1 Díly elektroměru

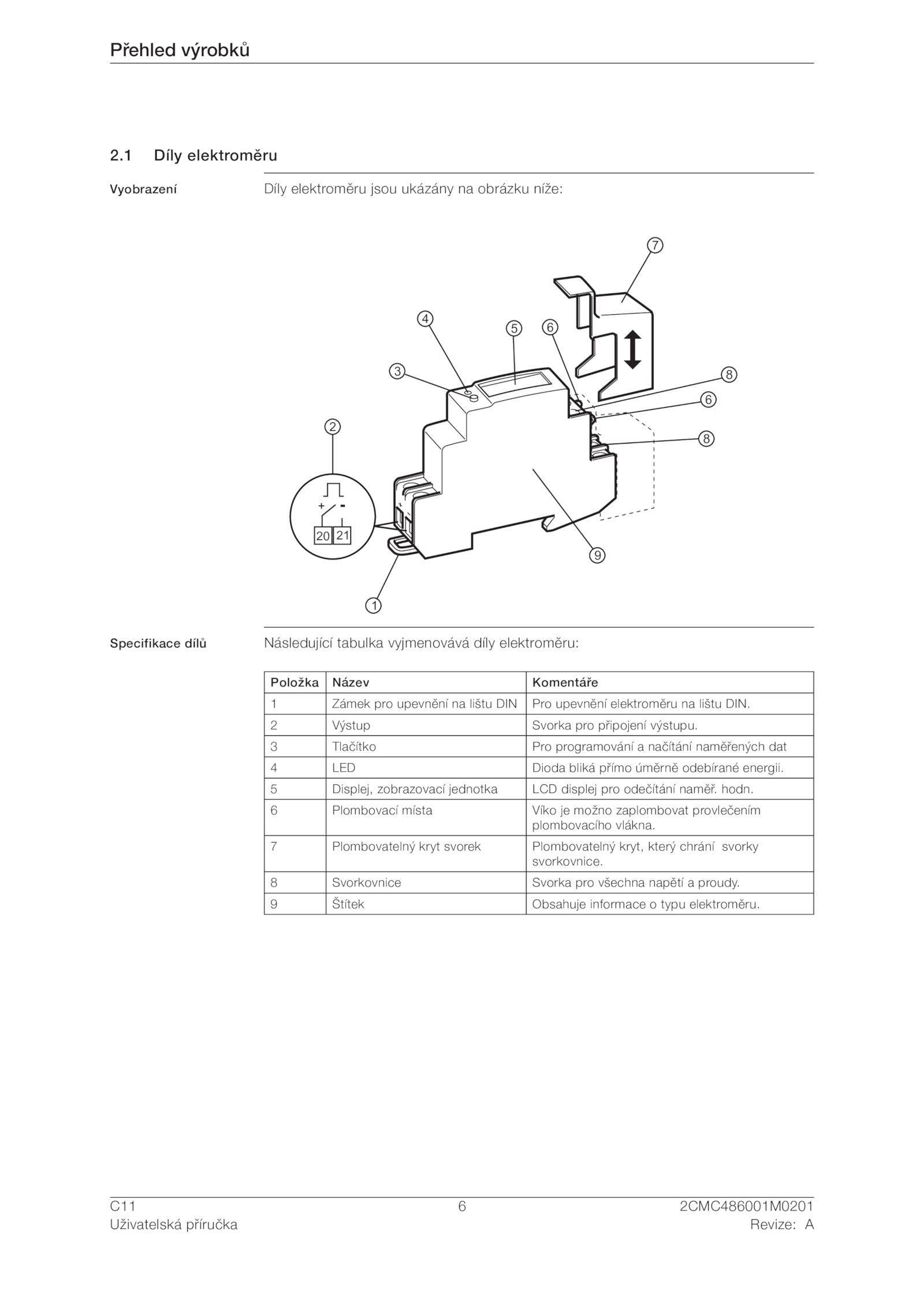

Vyobrazení Díly elektroměru jsou ukázány obrázku níže:
20 21
4
9
2
8
1
6
5
3
7
6
8
Specifikace dílů Následující tabulka vyjmenovává díly elektroměru:
Položka Název Komentáře
1 Zámek pro upevnění lištu DIN Pro upevnění elektroměru lištu DIN. hodn.
8 Svorkovnice Svorka pro všechna napětí proudy.
2 Výstup Svorka pro připojení výstupu.
7 Plombovatelný kryt svorek Plombovatelný kryt, který chrání svorky
svorkovnice.
.
5 Displej, zobrazovací jednotka LCD displej pro odečítání naměř.
9 Štítek Obsahuje informace typu elektroměru.
3 Tlačítko Pro programování načítání naměřených dat
4 LED Dioda bliká přímo úměrně odebírané energii.
6 Plombovací místa Víko možno zaplombovat provlečením
plombovacího vlákna.6
