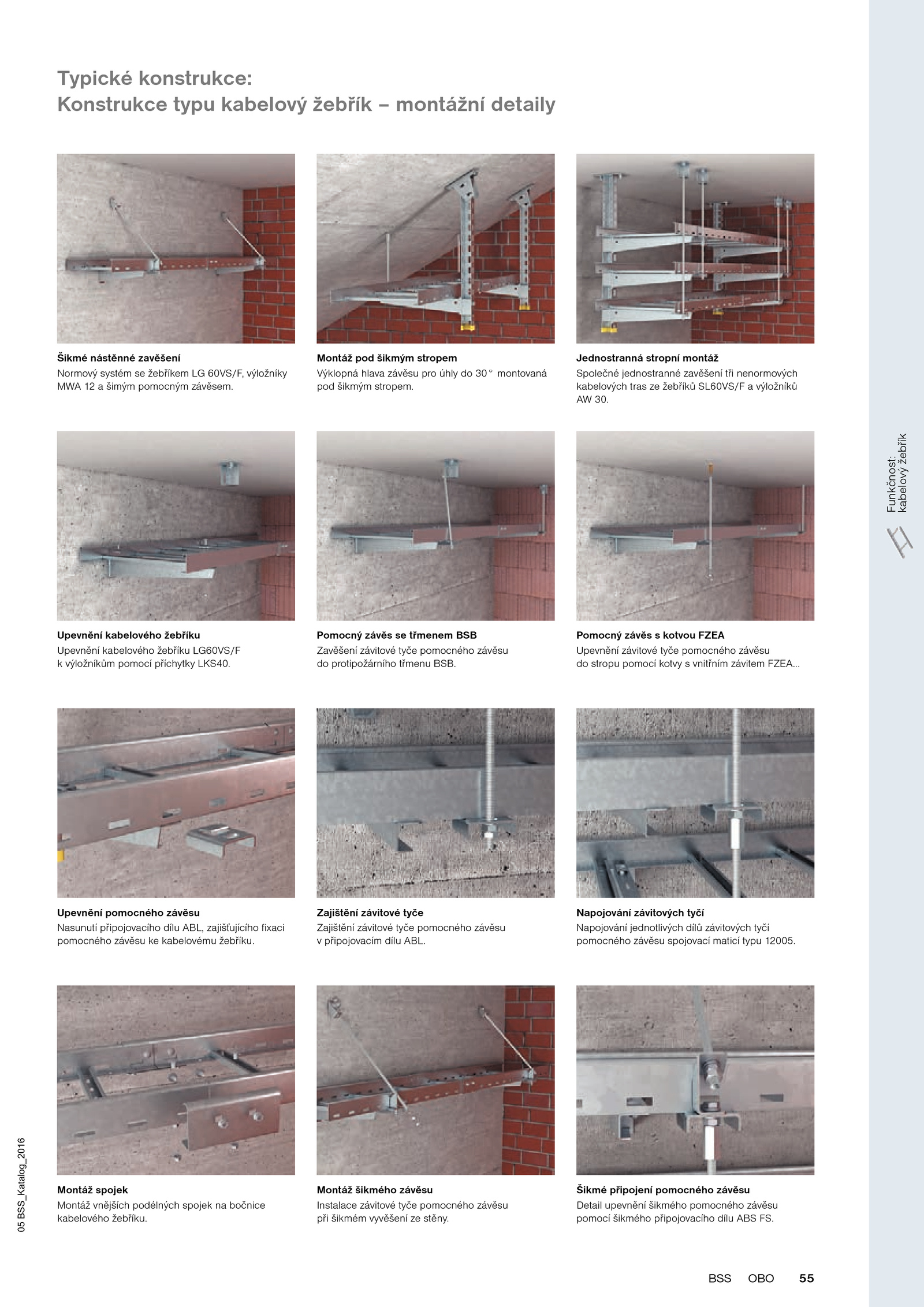

Funkčnost: kabelovýžebřík . Upevnění kabelového žebříku Upevnění kabelového žebříku LG60VS/F k výložníkům pomocí příchytky LKS40. Napojování závitových tyčí Napojování jednotlivých dílů závitových tyčí pomocného závěsu spojovací maticí typu 12005. Montáž pod šikmým stropem Výklopná hlava závěsu pro úhly 30° montovaná pod šikmým stropem. Šikmé připojení pomocného závěsu Detail upevnění šikmého pomocného závěsu pomocí šikmého připojovacího dílu ABS FS. Montáž šikmého závěsu Instalace závitové tyče pomocného závěsu při šikmém vyvěšení stěny. Montáž spojek Montáž vnějších podélných spojek bočnice kabelového žebříku. Jednostranná stropní montáž Společné jednostranné zavěšení tři nenormových kabelových tras žebříků SL60VS/F výložníků AW 30. Pomocný závěs kotvou FZEA Upevnění závitové tyče pomocného závěsu do stropu pomocí kotvy vnitřním závitem FZEA… Upevnění pomocného závěsu Nasunutí připojovacího dílu ABL, zajišťujícího fixaci pomocného závěsu kabelovému žebříku.BSS OBO 55 05BSS_Katalog_2016 Typické konstrukce: Konstrukce typu kabelový žebřík montážní detaily Šikmé nástěnné zavěšení Normový systém žebříkem 60VS/F, výložníky MWA šimým pomocným závěsem. Pomocný závěs třmenem BSB Zavěšení závitové tyče pomocného závěsu do protipožárního třmenu BSB. Zajištění závitové tyče Zajištění závitové tyče pomocného závěsu v připojovacím dílu ABL
