Návrh a montáž kabelových žlabů s funkčností. Návrh a montáž kabelových žebříků s funkčností. Návrh a realizace stoupacích tras s funkčností. Návrh a realizace jednotlivého uložení s funkčností. Upevnění kabelových tras ke stavební konstrukci ...

Vydal: OBO BETTERMANN s. r. o.

Strana 50 z 128

Zobrazení indexu knihy

Jak získat tento dokument?

Poznámky redaktora

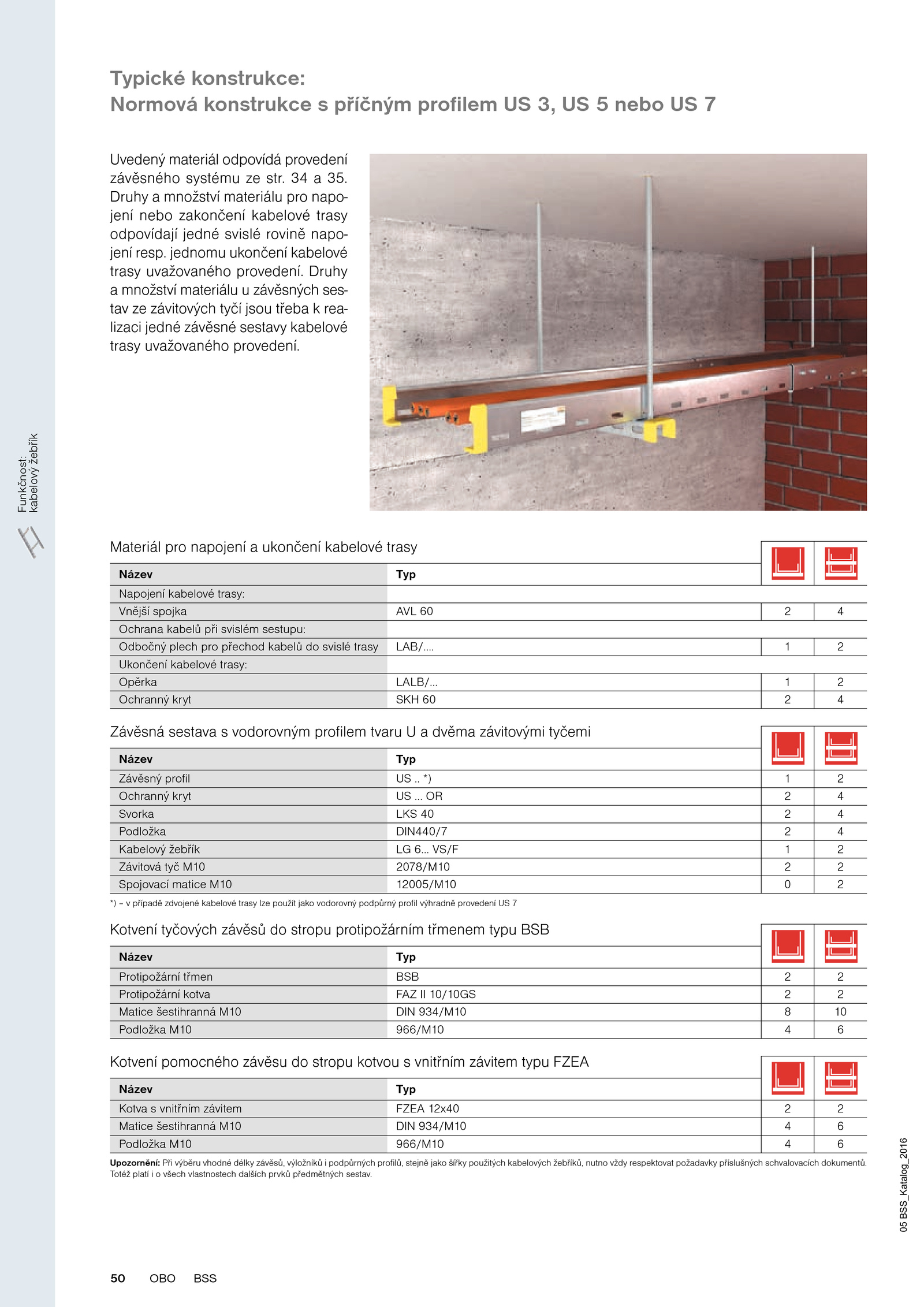

Totéž platí všech vlastnostech dalších prvků předmětných sestav. Druhy množství materiálu pro napo- jení nebo zakončení kabelové trasy odpovídají jedné svislé rovině napo- jení resp. jednomu ukončení kabelové trasy uvažovaného provedení. Materiál pro napojení ukončení kabelové trasy Název Typ Napojení kabelové trasy: Vnější spojka AVL 4 Ochrana kabelů při svislém sestupu: Odbočný plech pro přechod kabelů svislé trasy LAB/…. 2 Ukončení kabelové trasy: Opěrka LALB/… 2 Ochranný kryt SKH 4 Závěsná sestava vodorovným profilem tvaru dvěma závitovými tyčemi Název Typ Závěsný profil 2 Ochranný kryt 4 Svorka LKS 4 Podložka DIN440/7 4 Kabelový žebřík VS/F 2 Závitová tyč M10 2078/M10 2 Spojovací matice M10 12005/M10 2 *) případě zdvojené kabelové trasy lze použít jako vodorovný podpůrný profil výhradně provedení 7 Kotvení tyčových závěsů stropu protipožárním třmenem typu BSB Název Typ Protipožární třmen BSB 2 Protipožární kotva FAZ 10/10GS 2 Matice šestihranná M10 DIN 934/M10 10 Podložka M10 966/M10 6 Kotvení pomocného závěsu stropu kotvou vnitřním závitem typu FZEA Název Typ Kotva vnitřním závitem FZEA 12x40 2 Matice šestihranná M10 DIN 934/M10 6 Podložka M10 966/M10 6 Upozornění: Při výběru vhodné délky závěsů, výložníků podpůrných profilů, stejně jako šířky použitých kabelových žebříků, nutno vždy respektovat požadavky příslušných schvalovacích dokumentů. 35. Funkčnost: kabelovýžebřík . Druhy a množství materiálu závěsných ses- tav závitových tyčí jsou třeba rea- lizaci jedné závěsné sestavy kabelové trasy uvažovaného provedení.OBO BSS 05BSS_Katalog_2016 Typické konstrukce: Normová konstrukce příčným profilem nebo 7 Uvedený materiál odpovídá provedení závěsného systému str
