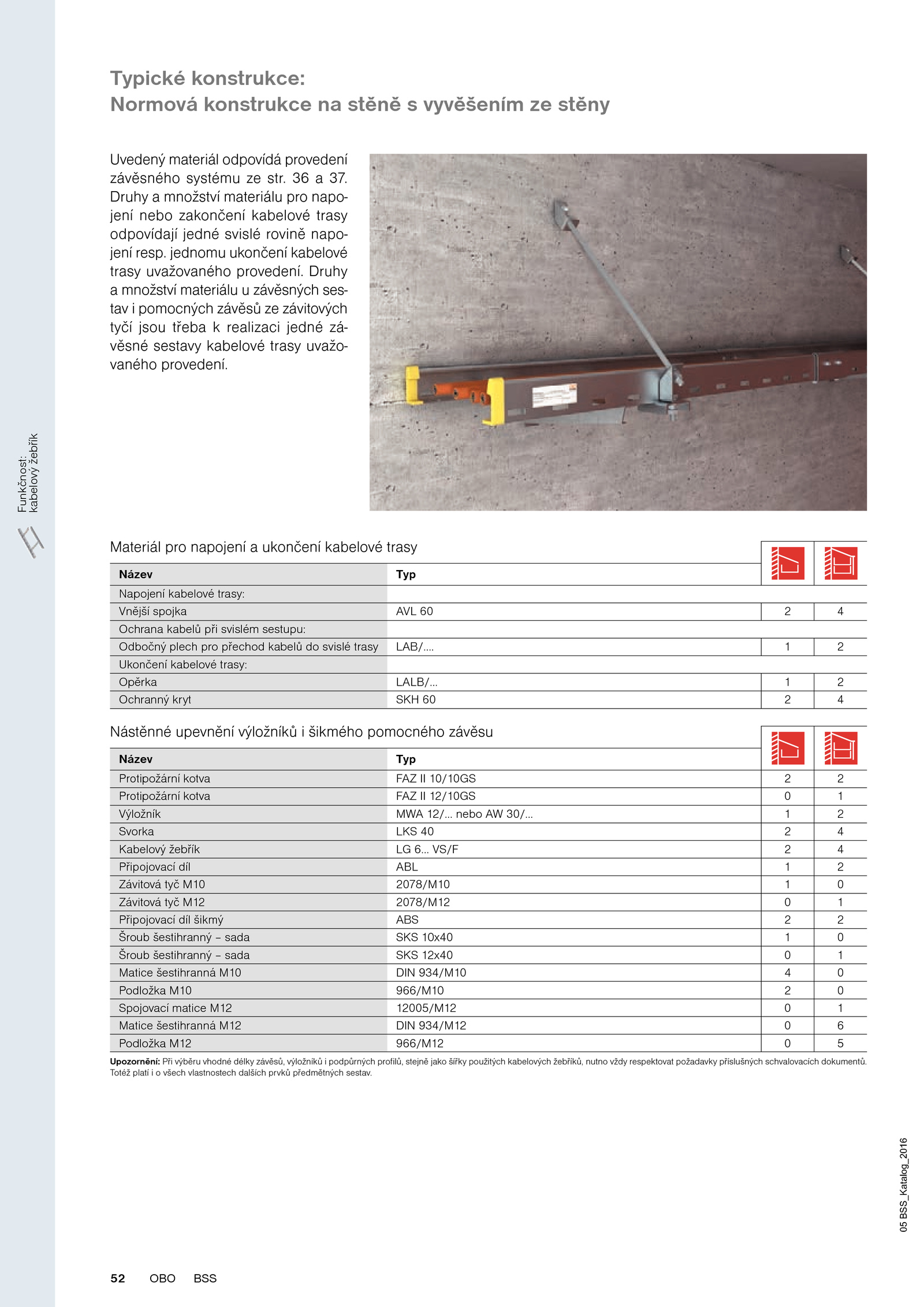

2 Ukončení kabelové trasy: Opěrka LALB/… 2 Ochranný kryt SKH 4 Nástěnné upevnění výložníků šikmého pomocného závěsu Název Typ Protipožární kotva FAZ 10/10GS 2 Protipožární kotva FAZ 12/10GS 1 Výložník MWA 12/… nebo 30/… 2 Svorka LKS 4 Kabelový žebřík VS/F 4 Připojovací díl ABL 2 Závitová tyč M10 2078/M10 0 Závitová tyč M12 2078/M12 1 Připojovací díl šikmý ABS 2 Šroub šestihranný sada SKS 10x40 0 Šroub šestihranný sada SKS 12x40 1 Matice šestihranná M10 DIN 934/M10 0 Podložka M10 966/M10 0 Spojovací matice M12 12005/M12 1 Matice šestihranná M12 DIN 934/M12 6 Podložka M12 966/M12 5 Upozornění: Při výběru vhodné délky závěsů, výložníků podpůrných profilů, stejně jako šířky použitých kabelových žebříků, nutno vždy respektovat požadavky příslušných schvalovacích dokumentů. jednomu ukončení kabelové trasy uvažovaného provedení. Funkčnost: kabelovýžebřík .OBO BSS 05BSS_Katalog_2016 Typické konstrukce: Normová konstrukce stěně vyvěšením stěny Uvedený materiál odpovídá provedení závěsného systému str. Materiál pro napojení ukončení kabelové trasy Název Typ Napojení kabelové trasy: Vnější spojka AVL 4 Ochrana kabelů při svislém sestupu: Odbočný plech pro přechod kabelů svislé trasy LAB/…. Totéž platí všech vlastnostech dalších prvků předmětných sestav. Druhy a množství materiálu závěsných ses- tav pomocných závěsů závitových tyčí jsou třeba realizaci jedné zá- věsné sestavy kabelové trasy uvažo- vaného provedení. 37. Druhy množství materiálu pro napo- jení nebo zakončení kabelové trasy odpovídají jedné svislé rovině napo- jení resp
