Návrh a montáž kabelových žlabů s funkčností. Návrh a montáž kabelových žebříků s funkčností. Návrh a realizace stoupacích tras s funkčností. Návrh a realizace jednotlivého uložení s funkčností. Upevnění kabelových tras ke stavební konstrukci ...

Vydal: OBO BETTERMANN s. r. o.

Strana 46 z 128







Poznámky redaktora

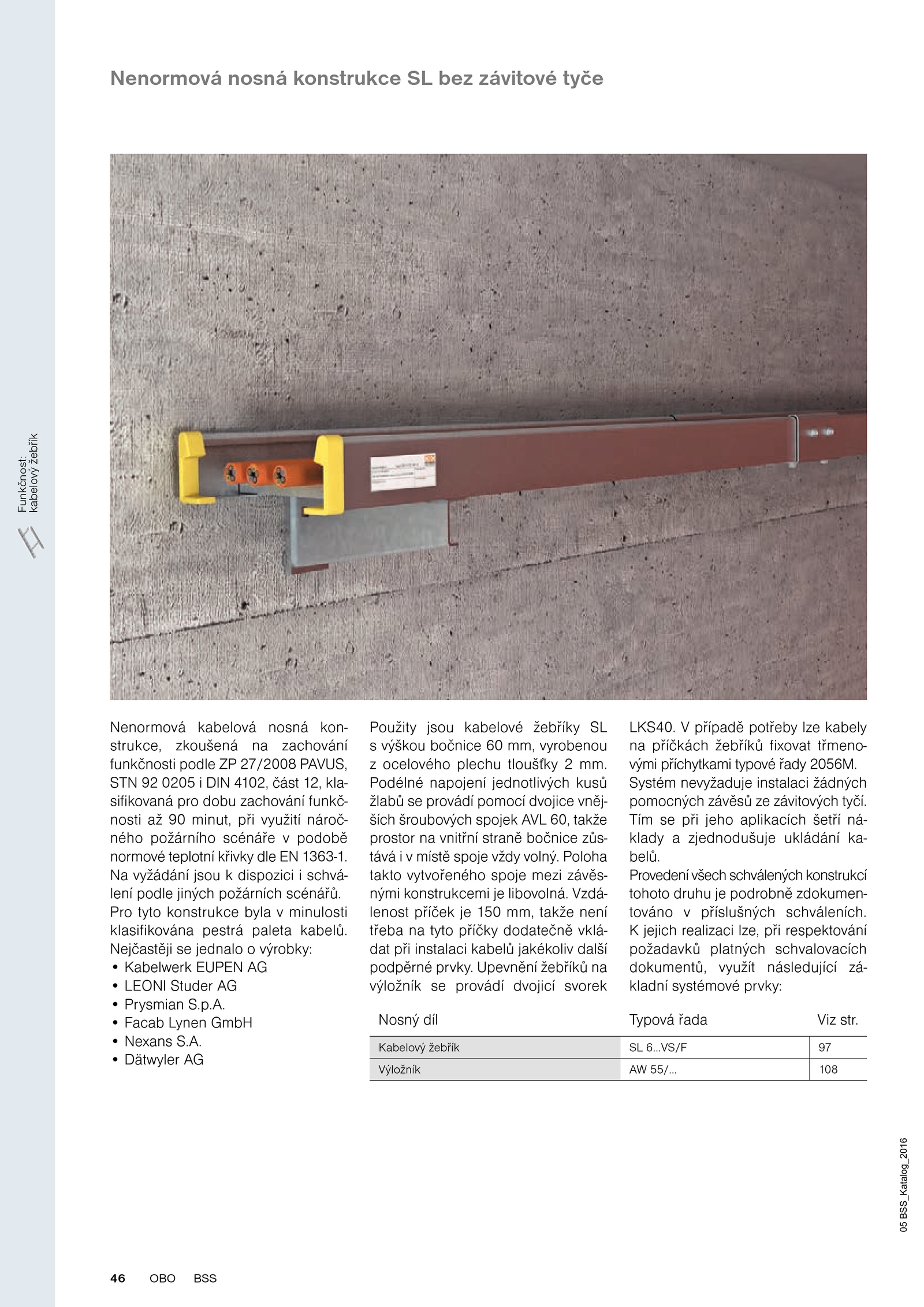

případě potřeby lze kabely na příčkách žebříků fixovat třmeno- vými příchytkami typové řady 2056M. Upevnění žebříků na výložník provádí dvojicí svorek LKS40. Podélné napojení jednotlivých kusů žlabů provádí pomocí dvojice vněj- ších šroubových spojek AVL 60, takže prostor vnitřní straně bočnice zůs- tává místě spoje vždy volný. Systém nevyžaduje instalaci žádných pomocných závěsů závitových tyčí. • Facab Lynen GmbH • Nexans S. K jejich realizaci lze, při respektování požadavků platných schvalovacích dokumentů, využít následující zá- kladní systémové prvky: Kabelový žebřík 6…VS/F 97 Výložník 55/… 108 Nosný díl Typová řada Viz str.A. Tím při jeho aplikacích šetří ná- klady zjednodušuje ukládání ka- belů. Pro tyto konstrukce byla minulosti klasifikována pestrá paleta kabelů.A. Nejčastěji jednalo výrobky: • Kabelwerk EUPEN AG • LEONI Studer AG • Prysmian S. Vzdá- lenost příček 150 mm, takže není třeba tyto příčky dodatečně vklá- dat při instalaci kabelů jakékoliv další podpěrné prvky. • Dätwyler AG Použity jsou kabelové žebříky SL s výškou bočnice mm, vyrobenou z ocelového plechu tloušťky mm.p. Provedení všech schválených konstrukcí tohoto druhu podrobně zdokumen- továno příslušných schváleních. Poloha takto vytvořeného spoje mezi závěs- nými konstrukcemi libovolná. Funkčnost: kabelovýžebřík .Nenormová nosná konstrukce bez závitové tyče 46 OBO BSS 05BSS_Katalog_2016 Nenormová kabelová nosná kon- strukce, zkoušená zachování funkčnosti podle 27/2008 PAVUS, STN 0205 DIN 4102, část 12, kla- sifikovaná pro dobu zachování funkč- nosti minut, při využití nároč- ného požárního scénáře podobě normové teplotní křivky dle 1363-1. Na vyžádání jsou dispozici schvá- lení podle jiných požárních scénářů
