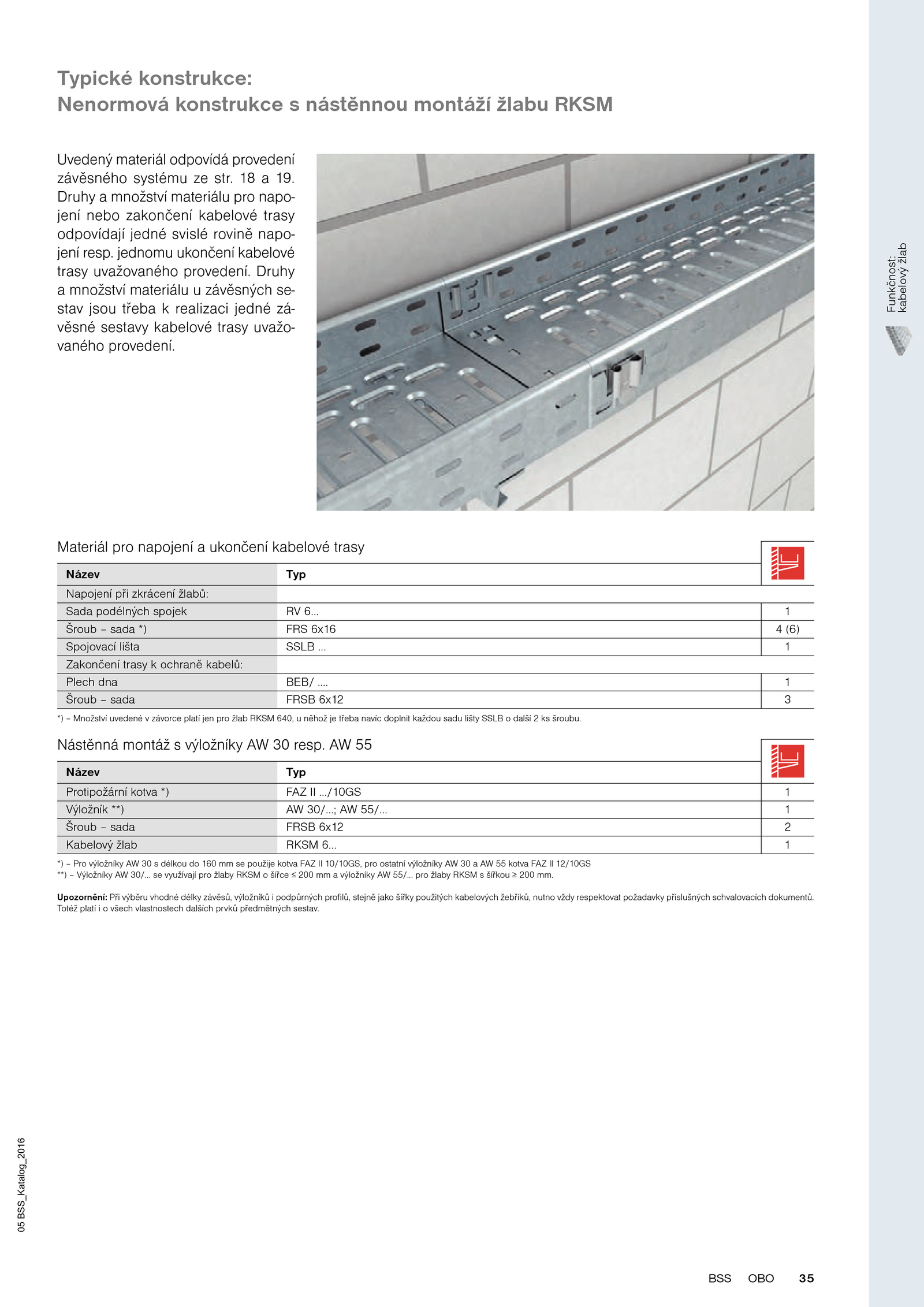

BSS OBO 35 05BSS_Katalog_2016 *) Množství uvedené závorce platí jen pro žlab RKSM 640, něhož třeba navíc doplnit každou sadu lišty SSLB další šroubu. *) Pro výložníky délkou 160 použije kotva FAZ 10/10GS, pro ostatní výložníky kotva FAZ 12/10GS **) Výložníky 30/… využívají pro žlaby RKSM šířce 200 výložníky 55/… pro žlaby RKSM šířkou 200 mm. 19. Upozornění: Při výběru vhodné délky závěsů, výložníků podpůrných profilů, stejně jako šířky použitých kabelových žebříků, nutno vždy respektovat požadavky příslušných schvalovacích dokumentů. Druhy a množství materiálu závěsných se- stav jsou třeba realizaci jedné zá- věsné sestavy kabelové trasy uvažo- vaného provedení. jednomu ukončení kabelové trasy uvažovaného provedení. 55 Název Typ Protipožární kotva FAZ …/10GS 1 Výložník **) 30/…; 55/… 1 Šroub sada FRSB 6x12 2 Kabelový žlab RKSM 1 Funkčnost: kabelovýžlab . Materiál pro napojení ukončení kabelové trasy Název Typ Napojení při zkrácení žlabů: Sada podélných spojek 1 Šroub sada FRS 6x16 (6) Spojovací lišta SSLB 1 Zakončení trasy ochraně kabelů: Plech dna BEB/ 1 Šroub sada FRSB 6x12 3 Nástěnná montáž výložníky resp. Totéž platí všech vlastnostech dalších prvků předmětných sestav.Typické konstrukce: Nenormová konstrukce nástěnnou montáží žlabu RKSM Uvedený materiál odpovídá provedení závěsného systému str. Druhy množství materiálu pro napo- jení nebo zakončení kabelové trasy odpovídají jedné svislé rovině napo- jení resp
