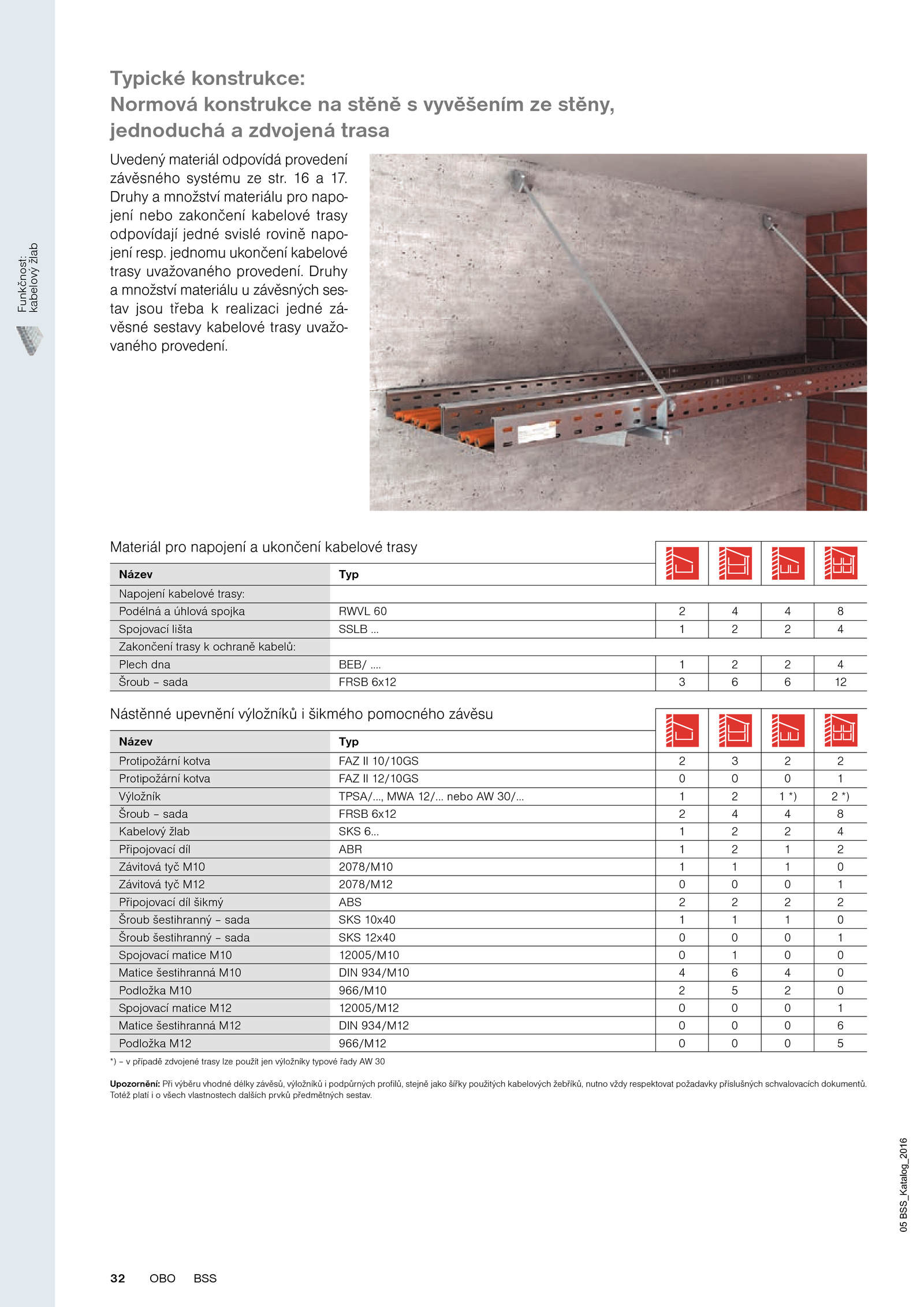

17. Funkčnost: kabelovýžlab . Druhy množství materiálu pro napo- jení nebo zakončení kabelové trasy odpovídají jedné svislé rovině napo- jení resp. Druhy a množství materiálu závěsných ses- tav jsou třeba realizaci jedné zá- věsné sestavy kabelové trasy uvažo- vaného provedení. Materiál pro napojení ukončení kabelové trasy Název Typ Napojení kabelové trasy: Podélná úhlová spojka RWVL 8 Spojovací lišta SSLB 4 Zakončení trasy ochraně kabelů: Plech dna BEB/ 4 Šroub sada FRSB 6x12 12 Nástěnné upevnění výložníků šikmého pomocného závěsu Název Typ Protipožární kotva FAZ 10/10GS 2 Protipožární kotva FAZ 12/10GS 1 Výložník TPSA/…, MWA 12/… nebo 30/… *) Šroub sada FRSB 6x12 8 Kabelový žlab SKS 4 Připojovací díl ABR 2 Závitová tyč M10 2078/M10 0 Závitová tyč M12 2078/M12 1 Připojovací díl šikmý ABS 2 Šroub šestihranný sada SKS 10x40 0 Šroub šestihranný sada SKS 12x40 1 Spojovací matice M10 12005/M10 0 Matice šestihranná M10 DIN 934/M10 0 Podložka M10 966/M10 0 Spojovací matice M12 12005/M12 1 Matice šestihranná M12 DIN 934/M12 6 Podložka M12 966/M12 5 *) případě zdvojené trasy lze použít jen výložníky typové řady 30 Upozornění: Při výběru vhodné délky závěsů, výložníků podpůrných profilů, stejně jako šířky použitých kabelových žebříků, nutno vždy respektovat požadavky příslušných schvalovacích dokumentů.OBO BSS 05BSS_Katalog_2016 Typické konstrukce: Normová konstrukce stěně vyvěšením stěny, jednoduchá zdvojená trasa Uvedený materiál odpovídá provedení závěsného systému str. Totéž platí všech vlastnostech dalších prvků předmětných sestav. jednomu ukončení kabelové trasy uvažovaného provedení
