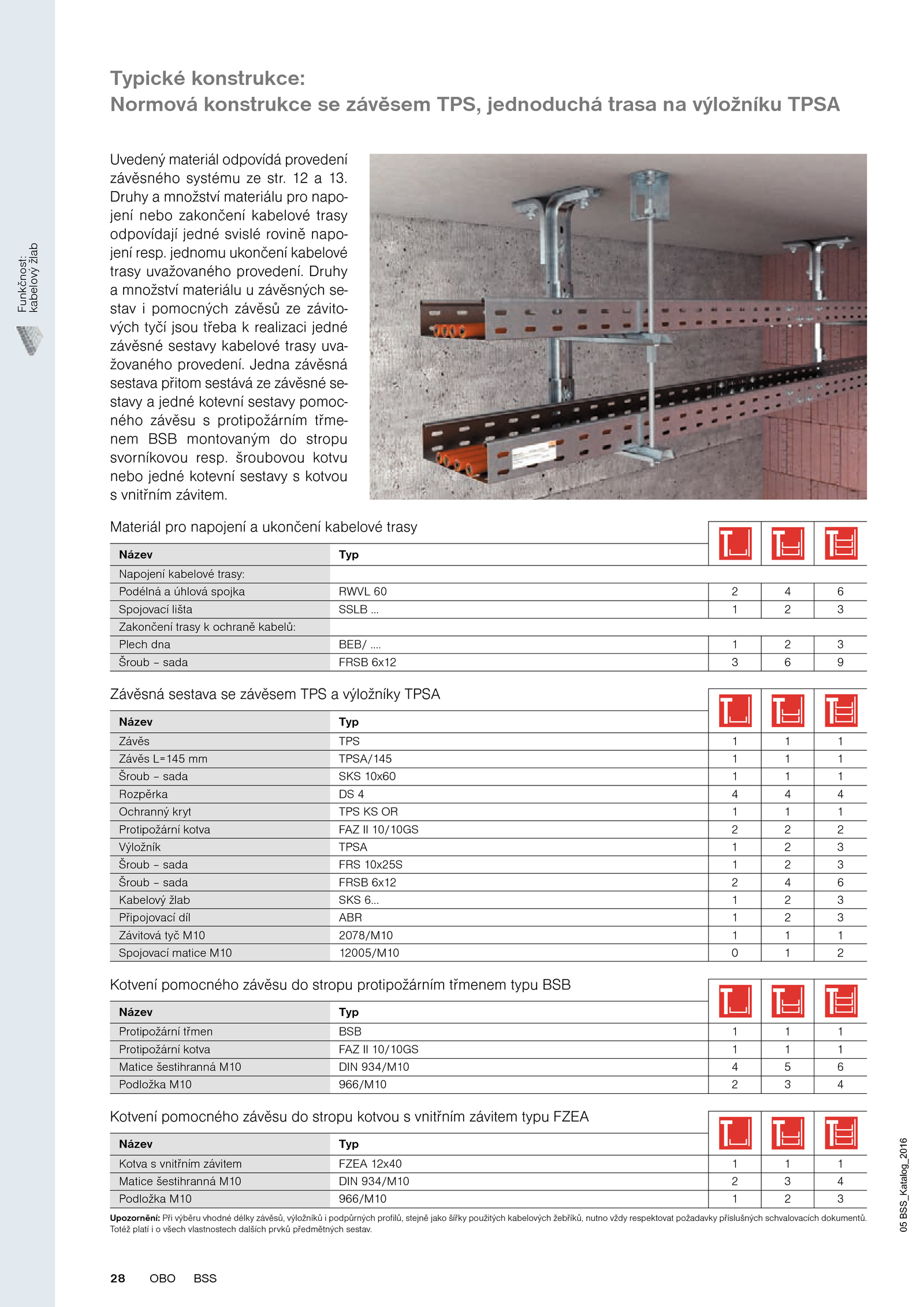

jednomu ukončení kabelové trasy uvažovaného provedení. šroubovou kotvu nebo jedné kotevní sestavy kotvou s vnitřním závitem. Druhy množství materiálu pro napo- jení nebo zakončení kabelové trasy odpovídají jedné svislé rovině napo- jení resp. Funkčnost: kabelovýžlab . 13. Druhy a množství materiálu závěsných se- stav pomocných závěsů závito- vých tyčí jsou třeba realizaci jedné závěsné sestavy kabelové trasy uva- žovaného provedení. Totéž platí všech vlastnostech dalších prvků předmětných sestav. Materiál pro napojení ukončení kabelové trasy Název Typ Napojení kabelové trasy: Podélná úhlová spojka RWVL 6 Spojovací lišta SSLB 3 Zakončení trasy ochraně kabelů: Plech dna BEB/ 3 Šroub sada FRSB 6x12 9 Závěsná sestava závěsem TPS výložníky TPSA Název Typ Závěs TPS 1 Závěs L=145 TPSA/145 1 Šroub sada SKS 10x60 1 Rozpěrka 4 Ochranný kryt TPS 1 Protipožární kotva FAZ 10/10GS 2 Výložník TPSA 3 Šroub sada FRS 10x25S 3 Šroub sada FRSB 6x12 6 Kabelový žlab SKS 3 Připojovací díl ABR 3 Závitová tyč M10 2078/M10 1 Spojovací matice M10 12005/M10 2 Kotvení pomocného závěsu stropu kotvou vnitřním závitem typu FZEA Kotvení pomocného závěsu stropu protipožárním třmenem typu BSB Název Typ Protipožární třmen BSB 1 Protipožární kotva FAZ 10/10GS 1 Matice šestihranná M10 DIN 934/M10 6 Podložka M10 966/M10 4 Název Typ Kotva vnitřním závitem FZEA 12x40 1 Matice šestihranná M10 DIN 934/M10 4 Podložka M10 966/M10 3 Upozornění: Při výběru vhodné délky závěsů, výložníků podpůrných profilů, stejně jako šířky použitých kabelových žebříků, nutno vždy respektovat požadavky příslušných schvalovacích dokumentů. Jedna závěsná sestava přitom sestává závěsné se- stavy jedné kotevní sestavy pomoc- ného závěsu protipožárním třme- nem BSB montovaným stropu svorníkovou resp.OBO BSS 05BSS_Katalog_2016 Typické konstrukce: Normová konstrukce závěsem TPS, jednoduchá trasa výložníku TPSA Uvedený materiál odpovídá provedení závěsného systému str
