Pro řídicí sítě a komunikaci s inteligent-
Nová generace průmyslové komunikace
pro PlantStruxure
ními jednotkami na bázi Ethernetu používá
původní průmyslový protokol Modbus TCP
nebo EtherNet/IP. Pro úroveň akčních členů
lze navíc využívat sběrnice CANopen, Pro-
fibus-DP/PA a HART. Je-li tato komuni-
kační jednotka použita v kombinaci s adapté-
rem pro systém I/O typu Advantys STB s du-
álním portem, lze dosáhnout důležité vlastnos-
ti FDR (Fast Device Replacement). Správa zapojených
přístrojů zajištěna metodou FDT/DTM,
která plně integrována v PlantStruxure. Dalším
krokem proto důsledný přechod k průmys-
lovým ethernetovým komunikačním sítím. Modicon M340 podporuje mimo
jiné také server DHCP a dovoluje přiřazovat
IP adresy účastníkům v síti.
Vyšší stupeň integrace ethernetových sítí za-
jistí PAC Modicon M340. Při poruše
komunikačního adaptéru stačí nahradit vadný
komunikační modul jiným s identickým jmé-
nem nastaveným přepínači. Uplatní
se zde široké spektrum řízených i neřízených
metalicko-optických přepínačů ConneXium.
Strategiesběrnic?Transparentněa rychle!
V koncepci PlantStruxure využívá Schnei
der Electric všeobecně uznávané standar-
dy. Transparentní dostupnost napříč podnikovou i řídicí sítí umož-
ňuje získat přístup na úroveň sběrnicových systémů a inteligentních akčních členů.AUTOMA 12/2012
komunikační systémy
Od doby, kdy byl na trh uveden první pro-
gramovatelný automat Modicon 084, technika
pro automatizaci výrazně pokročila. Modicon M340
následně automaticky přiřadí danému zaříze-

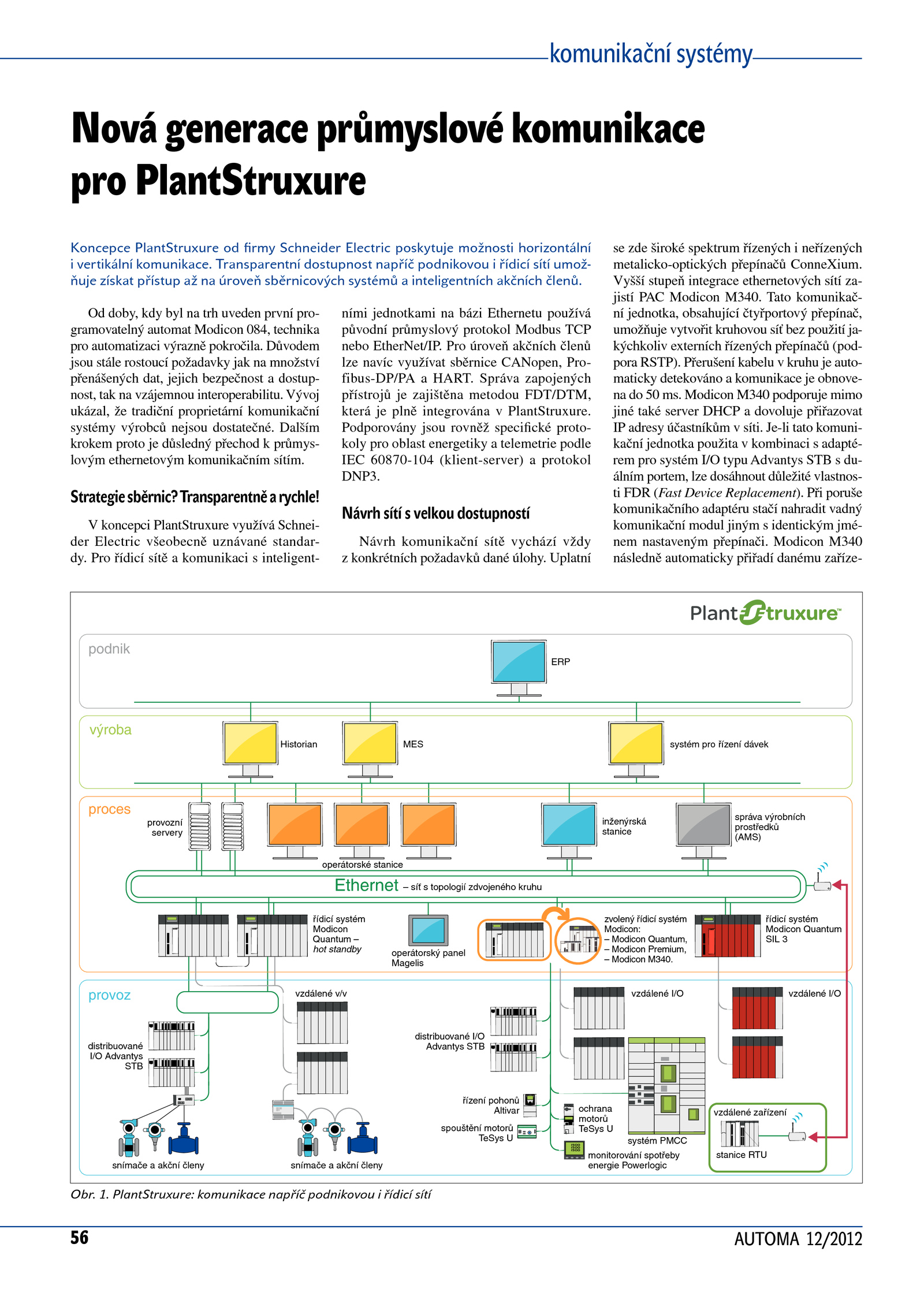

Obr. PlantStruxure: komunikace napříč podnikovou i řídicí sítí
podnik
výroba
proces
provoz
Ethernet
Koncepce PlantStruxure od firmy Schneider Electric poskytuje možnosti horizontální
i vertikální komunikace. Vývoj
ukázal, tradiční proprietární komunikační
systémy výrobců nejsou dostatečné. Přerušení kabelu v kruhu auto-
maticky detekováno a komunikace obnove-
na do 50 ms.
Návrh sítí s velkou dostupností
Návrh komunikační sítě vychází vždy
z konkrétních požadavků dané úlohy.
Podporovány jsou rovněž specifické proto-
koly pro oblast energetiky a telemetrie podle
IEC 60870-104 (klient-server) a protokol
DNP3.
Historian MES systém pro řízení dávek
ERP
provozní
servery
operátorské stanice
inženýrská
stanice
správa výrobních
prostředků
(AMS)
– síť s topologií zdvojeného kruhu
řídicí systém
Modicon
Quantum –
hot standby operátorský panel
Magelis
zvolený řídicí systém
Modicon:
– Modicon Quantum,
– Modicon Premium,
– Modicon M340.
řídicí systém
Modicon Quantum
SIL 3
distribuované
I/O Advantys
STB
snímače a akční členy snímače a akční členy
vzdálené v/v
distribuované I/O
Advantys STB
vzdálené I/O vzdálené I/O
řízení pohonů
Altivar
spouštění motorů
TeSys U
ochrana
motorů
TeSys U
monitorování spotřeby
energie Powerlogic
systém PMCC
vzdálené zařízení
stanice RTU
. Tato komunikač-
ní jednotka, obsahující čtyřportový přepínač,
umožňuje vytvořit kruhovou síť bez použití ja-
kýchkoliv externích řízených přepínačů (pod-
pora RSTP). Důvodem
jsou stále rostoucí požadavky jak na množství
přenášených dat, jejich bezpečnost a dostup-
nost, tak na vzájemnou interoperabilitu
