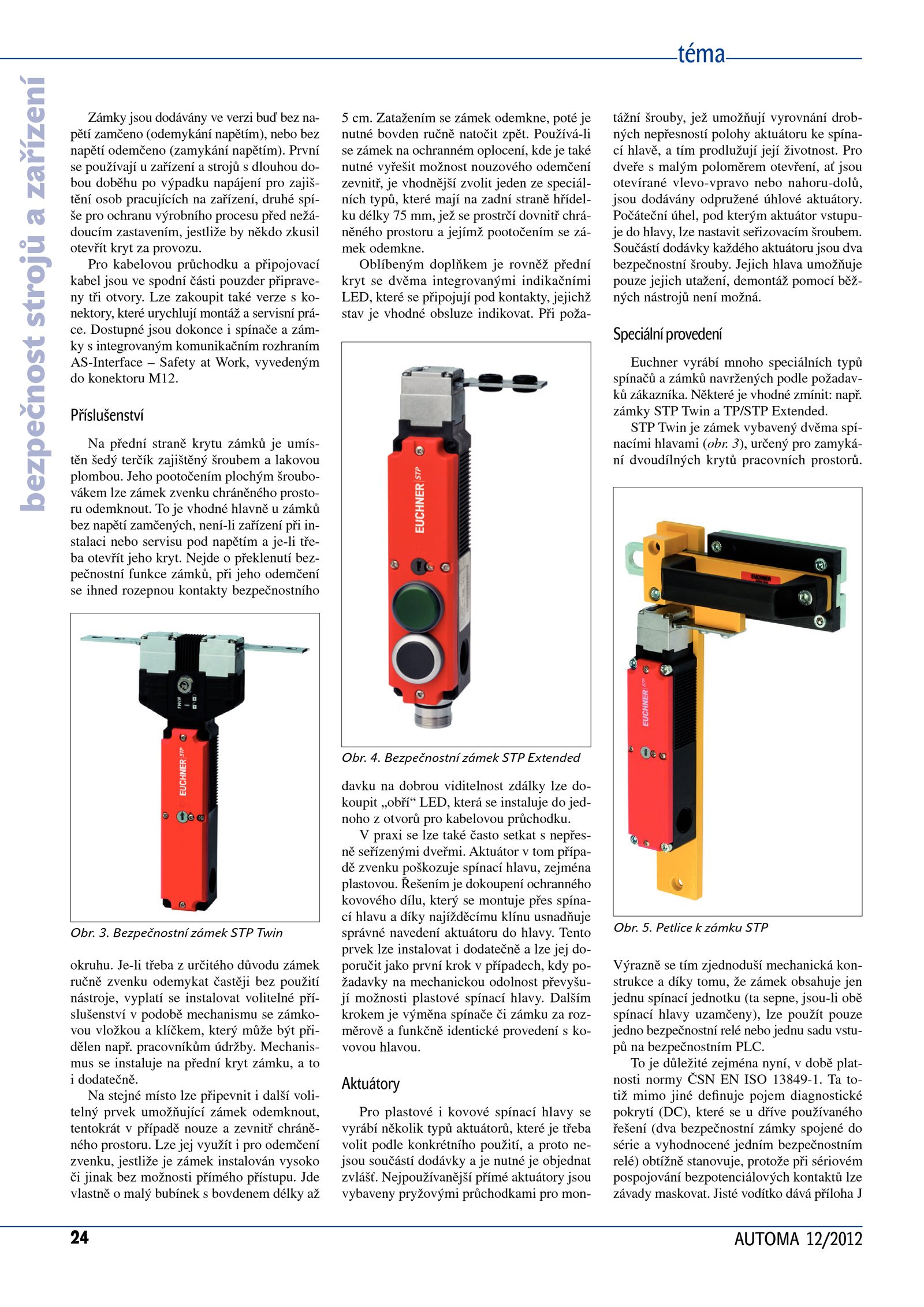

AUTOMA 12/2012 bezpečnoststrojůazařízení téma Zámky jsou dodávány verzi buď bez na- pětí zamčeno (odemykání napětím), nebo bez napětí odemčeno (zamykání napětím). Mechanis- mus instaluje přední kryt zámku, a to i dodatečně. Lze zakoupit také verze s ko- nektory, které urychlují montáž a servisní prá- ce. Některé vhodné zmínit: např. Součástí dodávky každého aktuátoru jsou dva bezpečnostní šrouby. STP Twin zámek vybavený dvěma spí- nacími hlavami (obr. Speciálníprovedení Euchner vyrábí mnoho speciálních typů spínačů a zámků navržených podle požadav- ků zákazníka. Aktuátory Pro plastové i kovové spínací hlavy se vyrábí několik typů aktuátorů, které třeba volit podle konkrétního použití, a proto ne- jsou součástí dodávky a je nutné objednat zvlášť. Jisté vodítko dává příloha J Obr. Pro kabelovou průchodku a připojovací kabel jsou spodní části pouzder připrave- ny tři otvory. Dostupné jsou dokonce i spínače a zám- ky s integrovaným komunikačním rozhraním AS-Interface Safety Work, vyvedeným do konektoru M12. Nejde o překlenutí bez- pečnostní funkce zámků, při jeho odemčení se ihned rozepnou kontakty bezpečnostního okruhu. Jeho pootočením plochým šroubo- vákem lze zámek zvenku chráněného prosto- ru odemknout. Řešením dokoupení ochranného kovového dílu, který montuje přes spína- cí hlavu a díky najížděcímu klínu usnadňuje správné navedení aktuátoru hlavy. To důležité zejména nyní, v době plat- nosti normy ČSN ISO 13849-1. Při poža- davku dobrou viditelnost zdálky lze do- koupit „obří“ LED, která instaluje jed- noho z otvorů pro kabelovou průchodku. Aktuátor v tom přípa- dě zvenku poškozuje spínací hlavu, zejména plastovou. Oblíbeným doplňkem rovněž přední kryt dvěma integrovanými indikačními LED, které připojují pod kontakty, jejichž stav vhodné obsluze indikovat. Nejpoužívanější přímé aktuátory jsou vybaveny pryžovými průchodkami pro mon- tážní šrouby, jež umožňují vyrovnání drob- ných nepřesností polohy aktuátoru spína- cí hlavě, a tím prodlužují její životnost. V praxi lze také často setkat s nepřes- ně seřízenými dveřmi. 3), určený pro zamyká- ní dvoudílných krytů pracovních prostorů. pracovníkům údržby. Příslušenství Na přední straně krytu zámků umís- těn šedý terčík zajištěný šroubem a lakovou plombou. Petlice zámku STP . Lze jej využít i pro odemčení zvenku, jestliže zámek instalován vysoko či jinak bez možnosti přímého přístupu. Jde vlastně o malý bubínek s bovdenem délky až 5 cm. Výrazně tím zjednoduší mechanická kon- strukce a díky tomu, zámek obsahuje jen jednu spínací jednotku (ta sepne, jsou-li obě spínací hlavy uzamčeny), lze použít pouze jedno bezpečnostní relé nebo jednu sadu vstu- pů bezpečnostním PLC. Dalším krokem výměna spínače zámku roz- měrově a funkčně identické provedení s ko- vovou hlavou. zámky STP Twin a TP/STP Extended. vhodné hlavně u zámků bez napětí zamčených, není-li zařízení při in- stalaci nebo servisu pod napětím a je-li tře- ba otevřít jeho kryt. Počáteční úhel, pod kterým aktuátor vstupu- je hlavy, lze nastavit seřizovacím šroubem. Zatažením zámek odemkne, poté je nutné bovden ručně natočit zpět. Bezpečnostní zámek STP Twin Obr. Pro dveře s malým poloměrem otevření, jsou otevírané vlevo-vpravo nebo nahoru-dolů, jsou dodávány odpružené úhlové aktuátory. Používá-li se zámek ochranném oplocení, kde také nutné vyřešit možnost nouzového odemčení zevnitř, vhodnější zvolit jeden speciál- ních typů, které mají zadní straně hřídel- ku délky mm, jež prostrčí dovnitř chrá- něného prostoru a jejímž pootočením zá- mek odemkne. Tento prvek lze instalovat i dodatečně a lze jej do- poručit jako první krok v případech, kdy po- žadavky mechanickou odolnost převyšu- jí možnosti plastové spínací hlavy. Na stejné místo lze připevnit i další voli- telný prvek umožňující zámek odemknout, tentokrát v případě nouze a zevnitř chráně- ného prostoru. Je-li třeba z určitého důvodu zámek ručně zvenku odemykat častěji bez použití nástroje, vyplatí instalovat volitelné pří- slušenství v podobě mechanismu zámko- vou vložkou a klíčkem, který může být při- dělen např. První se používají u zařízení a strojů s dlouhou do- bou doběhu výpadku napájení pro zajiš- tění osob pracujících zařízení, druhé spí- še pro ochranu výrobního procesu před nežá- doucím zastavením, jestliže někdo zkusil otevřít kryt provozu. Jejich hlava umožňuje pouze jejich utažení, demontáž pomocí běž- ných nástrojů není možná. Bezpečnostní zámek STP Extended Obr. to- tiž mimo jiné definuje pojem diagnostické pokrytí (DC), které u dříve používaného řešení (dva bezpečnostní zámky spojené do série a vyhodnocené jedním bezpečnostním relé) obtížně stanovuje, protože při sériovém pospojování bezpotenciálových kontaktů lze závady maskovat
