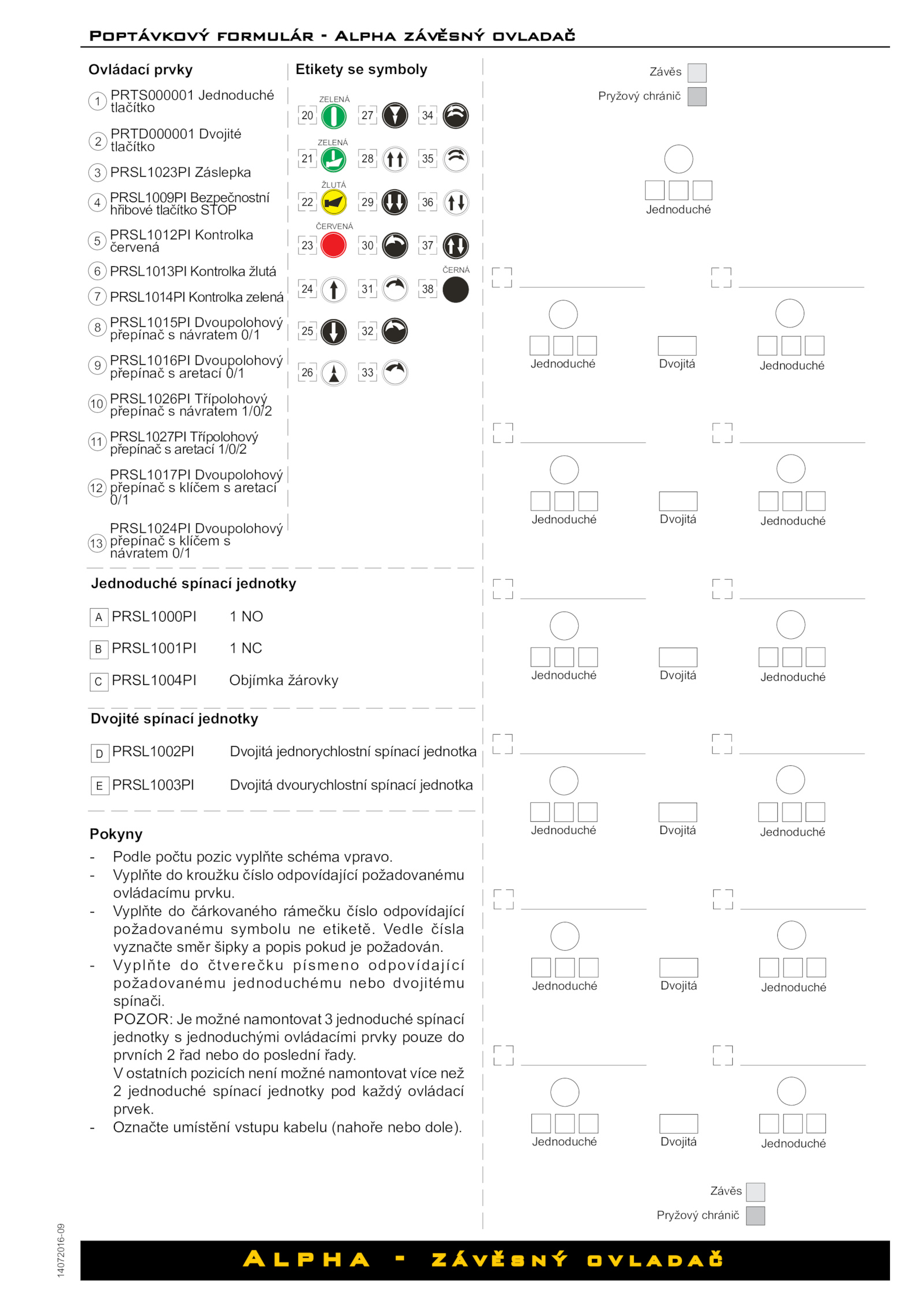

Poptávkový formulár Alpha závěsný ovladač
14072016-09
Pokyny
- Podle počtu pozic vyplňte schéma vpravo.
Ovládací prvky
Pryžový chránič
Závěs
Pryžový chránič
Závěs
Jednoduché Jednoduché
Dvojitá
Jednoduché
Jednoduché Jednoduché
Dvojitá
Jednoduché Jednoduché
Dvojitá
Jednoduché Jednoduché
Dvojitá
Jednoduché Jednoduché
Dvojitá
Jednoduché Jednoduché
Dvojitá
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
ZELENÁ
ZELENÁ
ŽLUTÁ
ČERVENÁ
ČERNÁ
1 PRTS000001 Jednoduché
tlačítko
2
PRTD000001 Dvojité
tlačítko
3 PRSL1023PI Záslepka
4 PRSL1009PI Bezpečnostní
hřibové tlačítko STOP
5 PRSL1012PI Kontrolka
červená
6 PRSL1013PI Kontrolka žlutá
7 PRSL1014PI Kontrolka zelená
8 PRSL1015PI Dvoupolohový
přepínač návratem 0/1
9 PRSL1016PI Dvoupolohový
přepínač aretací 0/1
10 PRSL1026PI Třípolohový
přepínač návratem 1/0/2
11 PRSL1027PI Třípolohový
přepínač aretací 1/0/2
12
PRSL1017PI Dvoupolohový
přepínač klíčem aretací
0/1
13
PRSL1024PI Dvoupolohový
přepínač klíčem s
návratem 0/1
Jednoduché spínací jednotky
PRSL1001PI NC
PRSL1004PI Objímka žárovky
PRSL1000PI NO
A
B
C
Dvojité spínací jednotky
PRSL1002PI Dvojitá jednorychlostní spínací jednotka
D
E
Etikety symboly
PRSL1003PI Dvojitá dvourychlostní spínací jednotka
.
- Vyplňte čtverečku písmeno odpovídající
požadovanému jednoduchému nebo dvojitému
spínači. Vedle čísla
vyznačte směr šipky popis pokud požadován.
- Vyplňte kroužku číslo odpovídající požadovanému
ovládacímu prvku.
V ostatních pozicích není možné namontovat více než
2 jednoduché spínací jednotky pod každý ovládací
prvek.
POZOR: možné namontovat jednoduché spínací
jednotky jednoduchými ovládacími prvky pouze do
prvních řad nebo poslední řady.
- Označte umístění vstupu kabelu (nahoře nebo dole).
- Vyplňte čárkovaného rámečku číslo odpovídající
požadovanému symbolu etiketě
