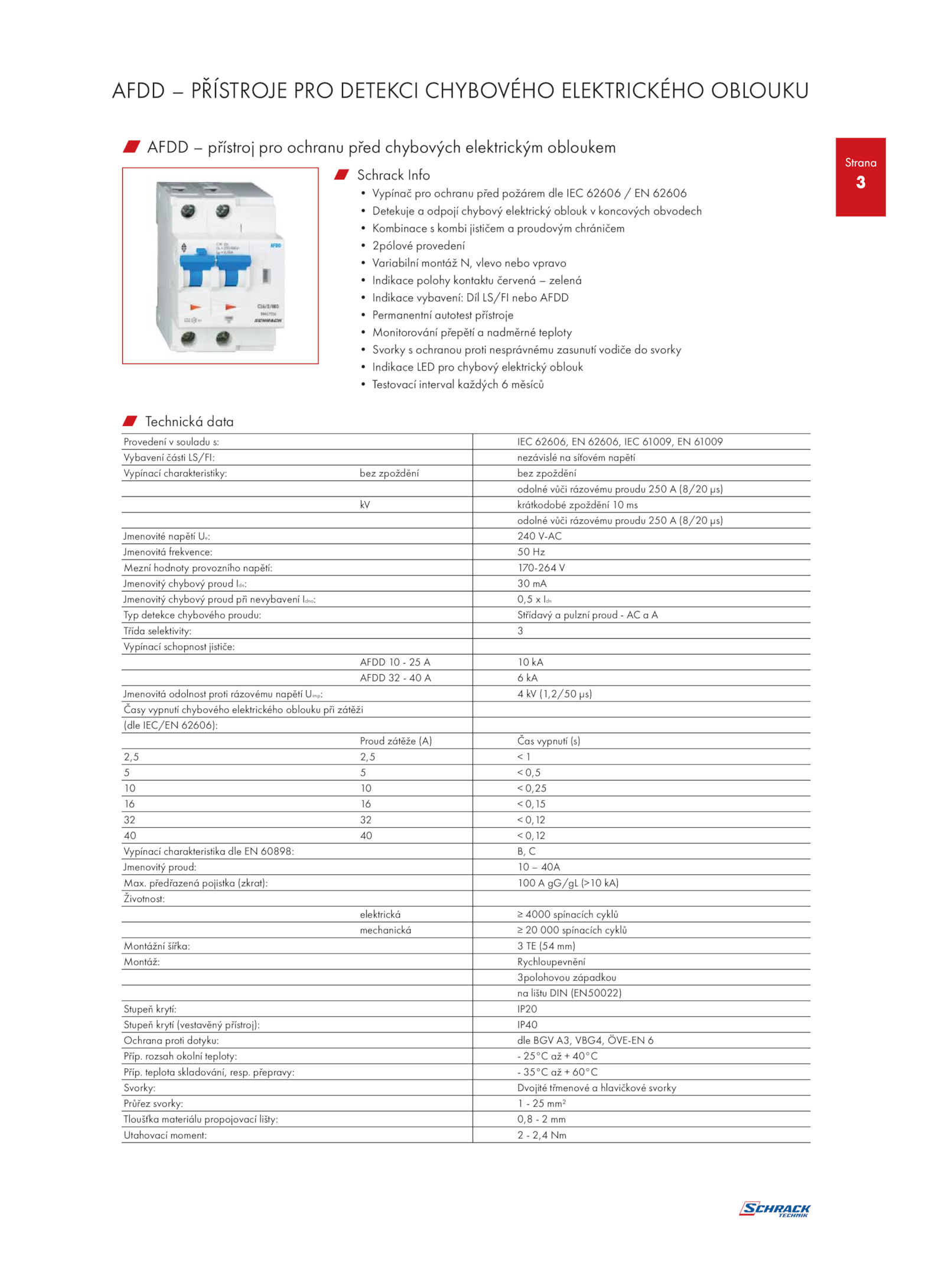

AFDD PŘÍSTROJE PRO DETEKCI CHYBOVÉHO ELEKTRICKÉHO OBLOUKU
Strana
3
w AFDD přístroj pro ochranu před chybových elektrickým obloukem
w Schrack Info
• Vypínač pro ochranu před požárem dle IEC 62606 62606
• Detekuje odpojí chybový elektrický oblouk koncových obvodech
• Kombinace kombi jističem proudovým chráničem
• 2pólové provedení
• Variabilní montáž vlevo nebo vpravo
• Indikace polohy kontaktu červená zelená
• Indikace vybavení: Díl LS/FI nebo AFDD
• Permanentní autotest přístroje
• Monitorování přepětí nadměrné teploty
• Svorky ochranou proti nesprávnému zasunutí vodiče svorky
• Indikace LED pro chybový elektrický oblouk
• Testovací interval každých měsíců
w Technická data
Provedení souladu IEC 62606, 62606, IEC 61009, 61009
Vybavení části LS/FI: nezávislé síťovém napětí
Vypínací charakteristiky: bez zpoždění bez zpoždění
odolné vůči rázovému proudu 250 (8/20 μs)
kV krátkodobé zpoždění ms
odolné vůči rázovému proudu 250 (8/20 μs)
Jmenovité napětí Ue: 240 V-AC
Jmenovitá frekvence: Hz
Mezní hodnoty provozního napětí: 170-264 V
Jmenovitý chybový proud Idn: mA
Jmenovitý chybový proud při nevybavení Idno: 0,5 Idn
Typ detekce chybového proudu: Střídavý pulzní proud A
Třída selektivity: 3
Vypínací schopnost jističe:
AFDD kA
AFDD kA
Jmenovitá odolnost proti rázovému napětí Uimp: (1,2/50 μs)
Časy vypnutí chybového elektrického oblouku při zátěži
(dle IEC/EN 62606):
Proud zátěže (A) Čas vypnutí (s)
2,5 2,5 1
5 0,5
10 0,25
16 0,15
32 0,12
40 0,12
Vypínací charakteristika dle 60898: C
Jmenovitý proud: 40A
Max. přepravy: 35°C 60°C
Svorky: Dvojité třmenové hlavičkové svorky
Průřez svorky: mm²
Tloušťka materiálu propojovací lišty: 0,8 mm
Utahovací moment: 2,4 Nm
. rozsah okolní teploty: 25°C 40°C
Příp. předřazená pojistka (zkrat): 100 gG/gL (>10 kA)
Životnost:
elektrická 4000 spínacích cyklů
mechanická 000 spínacích cyklů
Montážní šířka: (54 mm)
Montáž: Rychloupevnění
3polohovou západkou
na lištu DIN (EN50022)
Stupeň krytí: IP20
Stupeň krytí (vestavěný přístroj): IP40
Ochrana proti dotyku: dle BGV A3, VBG4, ÖVE-EN 6
Příp. teplota skladování, resp
