Blokové stykače ABB, Ministykače ABB, Stykačové spouštěče, stykače na přípojnice, Označení a pozice svorek, Rozměry a montáž. Podrobnosti k instalaciPříslušenství je možno konfigurovat nejrůznějším způsobem, podle toho, zda je instalováno na čelní nebo boční stranu.StykačHlavní póly Pomocné kontaktyPříslušenství pro čelní montážPomocný kontakt 1-pólový CA 5-.. Pomocný kontakt 4-pólový CA 5-.. Pneumatický časový spínač TP .. A nebo 1 x TP .. A (2)Příslušenství pro boční montážPomocný kontakt 2-pól. CAL 5-11, CAL 18-11 Blokování VM 5-.. nebo VE 5-..

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 10 z 120

Jak získat tento dokument?
Bezplatně objednat






Poznámky redaktora

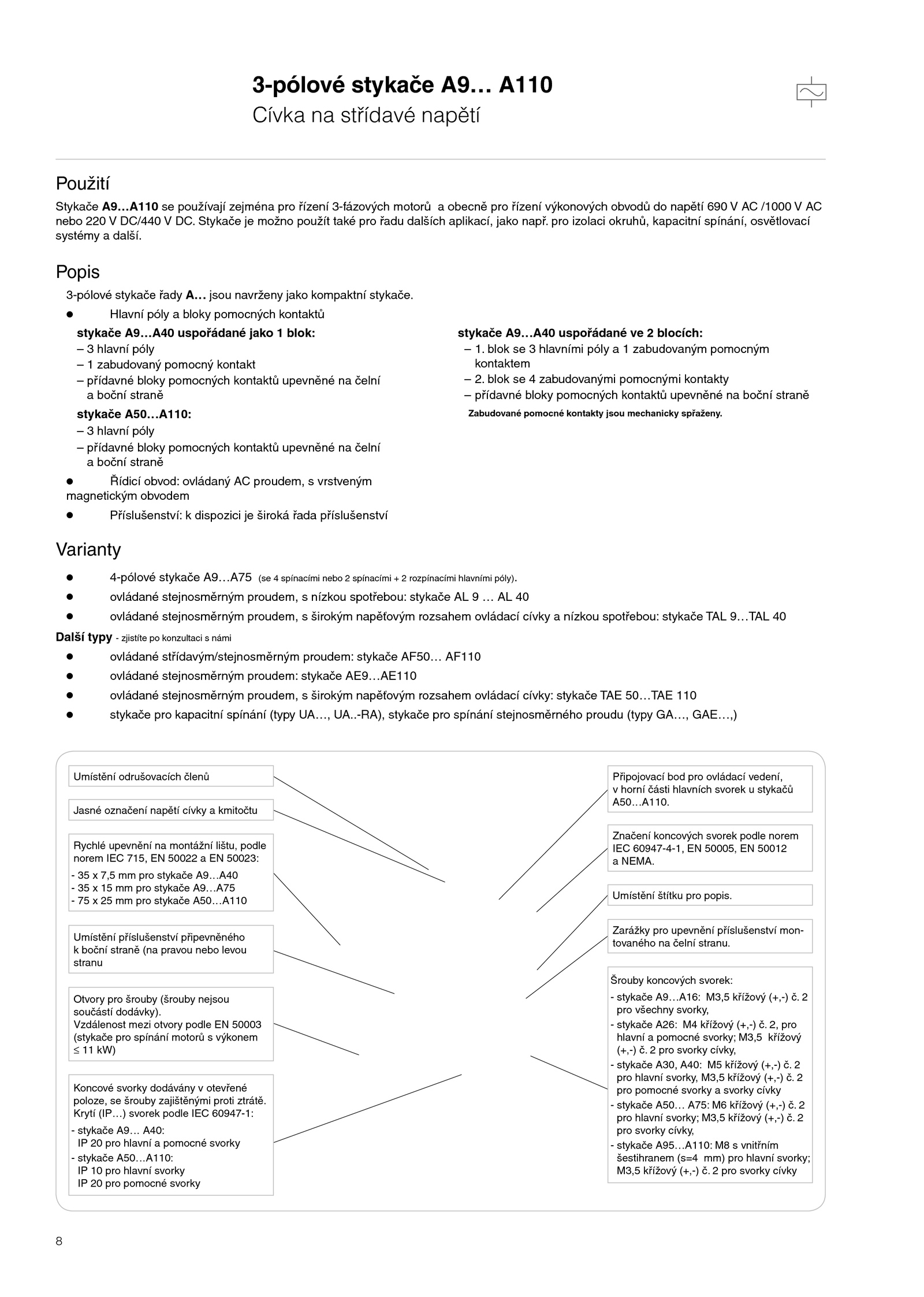

3-pólové stykače A9… A110 Cívka střídavé napětí Použití Stykače A9…A110 používají zejména pro řízení 3-fázových motorů obecně pro řízení výkonových obvodů napětí 690 /1000 nebo 220 DC/440 DC. pro izolaci okruhů, kapacitní spínání, osvětlovací systémy další. Umístění štítku pro popis. Vzdálenost mezi otvory podle 50003 (stykače pro spínání motorů výkonem kW) stykače A9…A16: M3,5 křížový (+,-) pro všechny svorky, stykače A26: křížový (+,-) pro hlavní pomocné svorky; M3,5 křížový (+,-) pro svorky cívky, stykače A30, A40: křížový (+,-) pro hlavní svorky, M3,5 křížový (+,-) pro pomocné svorky svorky cívky stykače A50… A75: křížový (+,-) pro hlavní svorky; M3,5 křížový (+,-) pro svorky cívky, stykače A95…A110: vnitřním šestihranem (s=4 mm) pro hlavní svorky; M3,5 křížový (+,-) pro svorky cívky Koncové svorky dodávány otevřené poloze, šrouby zajištěnými proti ztrátě.. Krytí (IP…) svorek podle IEC 60947-1: stykače A9… A40: pro hlavní pomocné svorky stykače A50…A110: pro hlavní svorky pro pomocné svorky 8 .-RA), stykače pro spínání stejnosměrného proudu (typy GA…, GAE…,) Další typy zjistíte konzultaci námi Umístění odrušovacích členů Jasné označení napětí cívky kmitočtu Rychlé upevnění montážní lištu, podle norem IEC 715, 50022 50023: 7,5 pro stykače A9…A40 pro stykače A9…A75 pro stykače A50…A110 Připojovací bod pro ovládací vedení, horní části hlavních svorek stykačů A50…A110. ovládané stejnosměrným proudem, nízkou spotřebou: stykače ovládané stejnosměrným proudem, širokým napěťovým rozsahem ovládací cívky nízkou spotřebou: stykače TAL 9…TAL ovládané střídavým/stejnosměrným proudem: stykače AF50… AF110 ovládané stejnosměrným proudem: stykače AE9…AE110 ovládané stejnosměrným proudem, širokým napěťovým rozsahem ovládací cívky: stykače TAE 50…TAE 110 stykače pro kapacitní spínání (typy UA…, UA. • Hlavní póly bloky pomocných kontaktů stykače A9…A40 uspořádané jako blok: hlavní póly zabudovaný pomocný kontakt přídavné bloky pomocných kontaktů upevněné čelní boční straně stykače A50…A110: hlavní póly přídavné bloky pomocných kontaktů upevněné čelní boční straně stykače A9…A40 uspořádané blocích: blok hlavními póly zabudovaným pomocným kontaktem blok zabudovanými pomocnými kontakty přídavné bloky pomocných kontaktů upevněné boční straně Zabudované pomocné kontakty jsou mechanicky spřaženy. Popis 3-pólové stykače řady jsou navrženy jako kompaktní stykače. Umístění příslušenství připevněného boční straně (na pravou nebo levou stranu Šrouby koncových svorek: Otvory pro šrouby (šrouby nejsou součástí dodávky). Zarážky pro upevnění příslušenství montovaného čelní stranu. Značení koncových svorek podle norem IEC 60947-4-1, 50005, 50012 NEMA. • • Řídicí obvod: ovládaný proudem, vrstveným magnetickým obvodem Příslušenství: dispozici široká řada příslušenství Varianty • • 4-pólové stykače A9…A75 (se spínacími nebo spínacími rozpínacími hlavními póly). Stykače možno použít také pro řadu dalších aplikací, jako např
