... ochrana proti nadproudům: musí být použit proudový chránič se zkratovou ochranou, který chrání systém proti přetížení a zkratům. Napájení: zařízení může být napájeno buď ze spodních nebo horních svorek. Montáž: chránič je navržen pro upevnění na symetrickou lištu DIN, podle EN 60715, 35 mm šířky, s rychlosvorkou, která ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 8 z 507







Poznámky redaktora

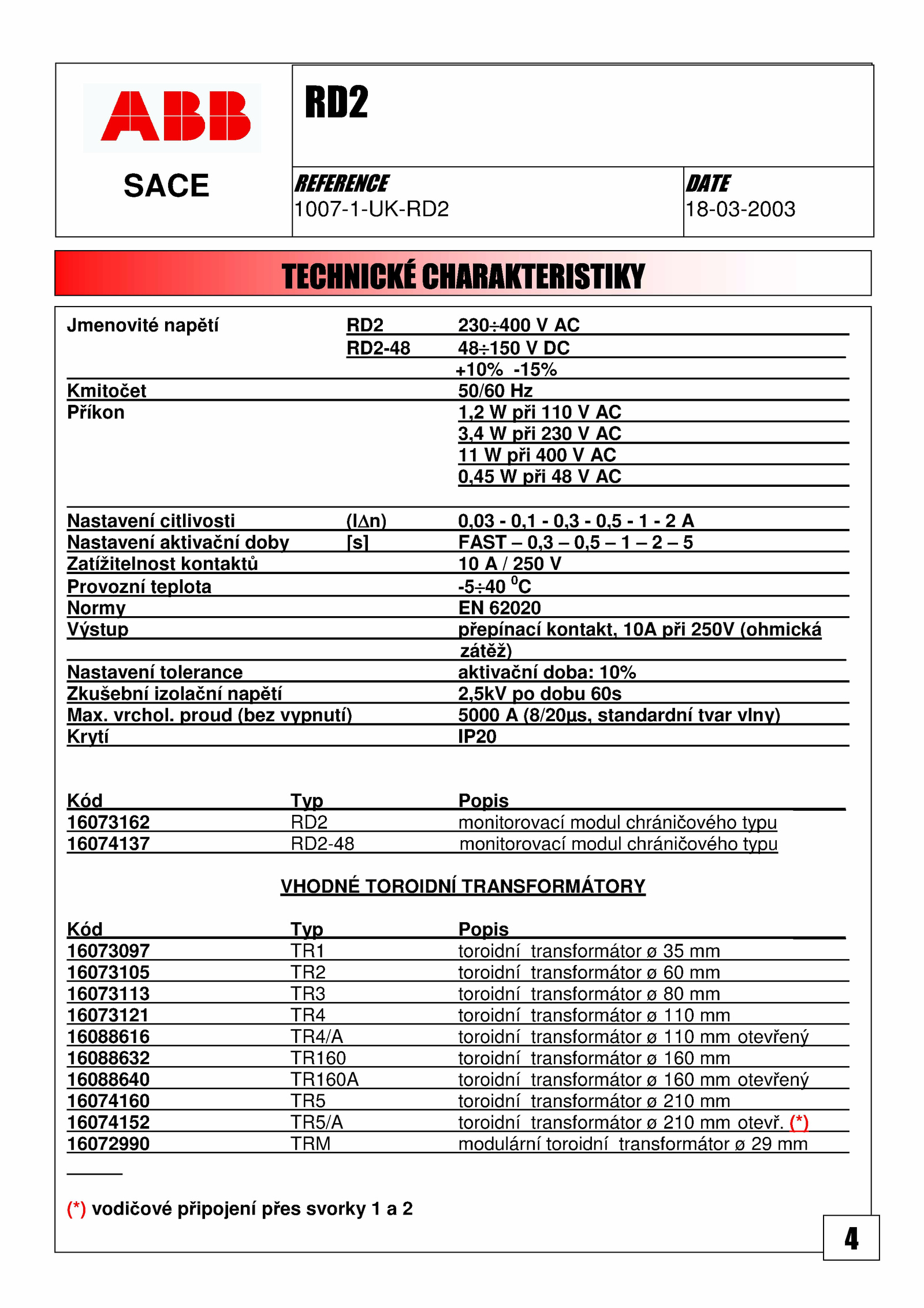

(*) 16072990 TRM modulární toroidní transformátor mm (*) vodičové připojení přes svorky.mm SACE RD2 R ífíR DATí 1007-1-UK-RD2 18-03-2003 ^ TECHNICKÍ CHARAKTERISTIKY Jmenovité napětí RD2 230^400 AC RD2-48 48-r150 DC +10% -15% Kmitočet 50/60 Hz Příkon 1,2 při 110 AC 3,4 při 230 AC 11 při 400 AC 0,45 při AC Nastavení citlivosti (IAn) 0,03 0,1 0,3 0,5 A Nastavení aktivační doby ís! FAST 0,3 0,5 5 Zatížitelnost kontaktů /250 V Provozní teplota -5^40 0C Normy 62020 Výstup přepínací kontakt, 10A při 250V (ohmická zátěž) Nastavení tolerance aktivační doba: 10% Zkušební izolační napětí 2,5kV dobu 60s Max. vrchol. proud (bez vypnutí) 5000 (8/20us, standardní tvar vlny) Krvtí IP20 Kód Tvp Popis 16073162 RD2 monitorovací modul chráničového tvou 16074137 RD2-48 monitorovací modul chráničového tvou VHODNÉ TOROIDNÍ TRANSFORMÁTORY Kód Tvp Popis 16073097 TR1 toroidní transformátor mm 16073105 TR2 toroidní transformátor mm 16073113 TR3 toroidní transformátor mm 16073121 TR4 toroidní transformátor 110 mm 16088616 TR4/A toroidní transformátor 110 otevřený 16088632 TR160 toroidní transformátor 160 mm 16088640 TR160A toroidní transformátor 160 otevřený 16074160 TR5 toroidní transformátor 210 mm 16074152 TR5/A toroidní transformátor 210 otevř
