... ochrana proti nadproudům: musí být použit proudový chránič se zkratovou ochranou, který chrání systém proti přetížení a zkratům. Napájení: zařízení může být napájeno buď ze spodních nebo horních svorek. Montáž: chránič je navržen pro upevnění na symetrickou lištu DIN, podle EN 60715, 35 mm šířky, s rychlosvorkou, která ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 55 z 507







Poznámky redaktora

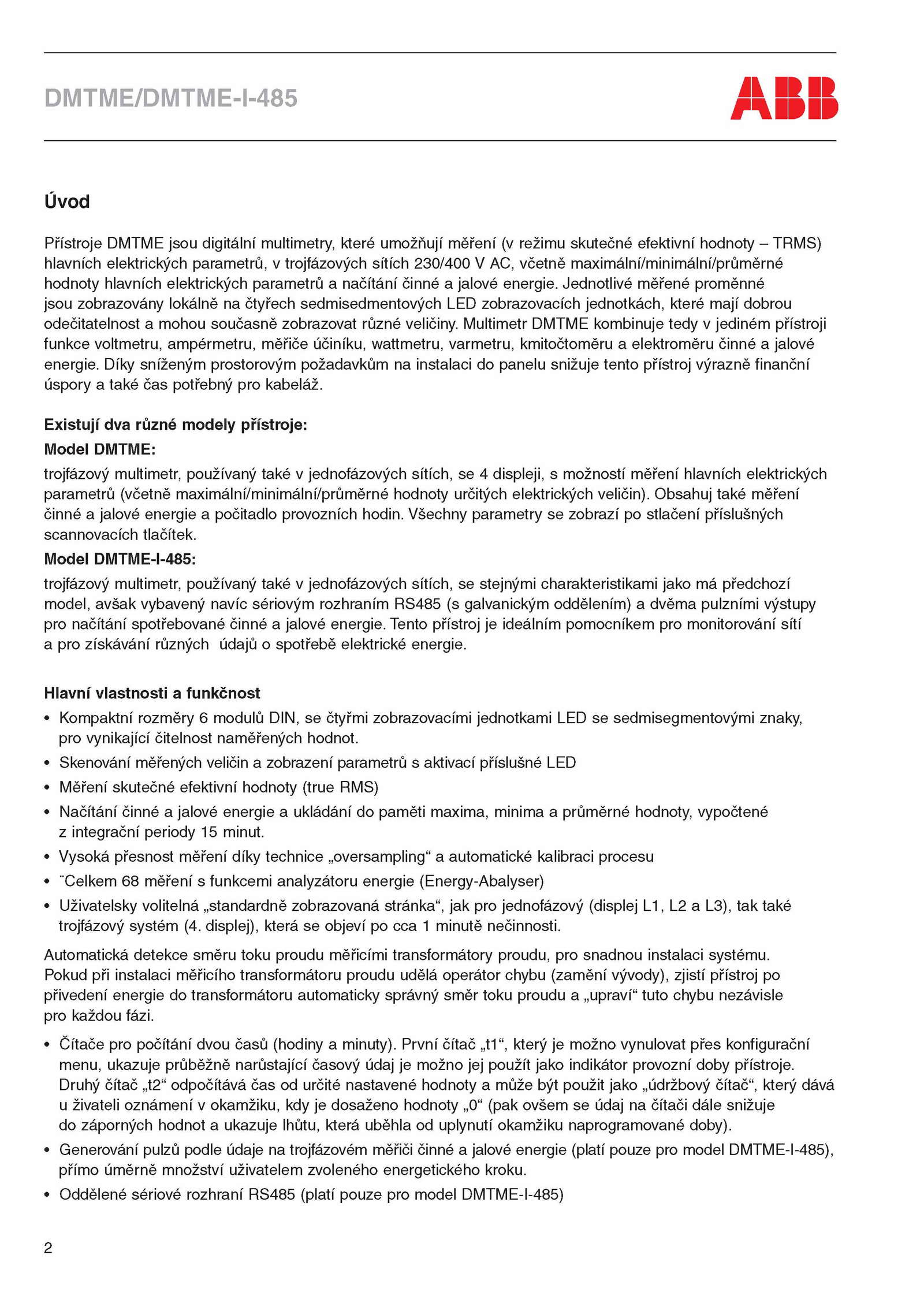

• Generování pulzů podle údaje trojfázovém měřiči činné jalové energie (platí pouze pro model DMTME-I-485), přímo úměrně množství uživatelem zvoleného energetického kroku. Automatická detekce směru toku proudu měřicími transformátory proudu, pro snadnou instalaci systému. Obsahuj také měření činné jalové energie počitadlo provozních hodin. Tento přístroj ideálním pomocníkem pro monitorování sítí a pro získávání různých údajů spotřebě elektrické energie. Jednotlivé měřené proměnné jsou zobrazovány lokálně čtyřech sedmisedmentových LED zobrazovacích jednotkách, které mají dobrou odečitatelnost mohou současně zobrazovat různé veličiny.DMTME/DMTME-I-485 A Uvod Přístroje DMTME jsou digitální multimetry, které umožňují měření režimu skutečné efektivní hodnoty TRMS) hlavních elektrických parametrů, trojfázových sítích 230/400 AC, včetně maximální/minimální/průměrné hodnoty hlavních elektrických parametrů načítání činné jalové energie. Pokud při instalaci měřicího transformátoru proudu udělá operátor chybu (zamění vývody), zjistí přístroj po přivedení energie transformátoru automaticky správný směr toku proudu „upraví“ tuto chybu nezávisle pro každou fázi. • Oddělené sériové rozhraní RS485 (platí pouze pro model DMTME-I-485) 2 . • Vysoká přesnost měření díky technice „oversampling“ automatické kalibraci procesu • "Celkem měření funkcemi analyzátoru energie (Energy-Abalyser) • Uživatelsky volitelná „standardně zobrazovaná stránka“, jak pro jednofázový (displej L1, L3), tak také trojfázový systém (4. Existují dva různé modely přístroje: Model DMTME: trojfázový multimetr, používaný také jednofázových sítích, displeji, možností měření hlavních elektrických parametrů (včetně maximální/minimální/průměrné hodnoty určitých elektrických veličin). • Čítače pro počítání dvou časů (hodiny minuty). Model DMTME-I-485: trojfázový multimetr, používaný také jednofázových sítích, stejnými charakteristikami jako předchozí model, avšak vybavený navíc sériovým rozhraním RS485 galvanickým oddělením) dvěma pulzními výstupy pro načítání spotřebované činné jalové energie. První čítač „t1“, který možno vynulovat přes konfigurační menu, ukazuje průběžně narůstající časový údaj možno jej použít jako indikátor provozní doby přístroje. Díky sníženým prostorovým požadavkům instalaci panelu snižuje tento přístroj výrazně finanční úspory také čas potřebný pro kabeláž. displej), která objeví cca minutě nečinnosti. • Skenování měřených veličin zobrazení parametrů aktivací příslušné LED • Měření skutečné efektivní hodnoty (true RMS) • Načítání činné jalové energie ukládání paměti maxima, minima průměrné hodnoty, vypočtené z integrační periody minut. Multimetr DMTME kombinuje tedy jediném přístroji funkce voltmetru, ampérmetru, měřiče účiníku, wattmetru, varmetru, kmitočtoměru elektroměru činné jalové energie. Druhý čítač „t2“ odpočítává čas určité nastavené hodnoty může být použit jako „údržbový čítač“, který dává u živateli oznámení okamžiku, kdy dosaženo hodnoty „0“ (pak ovšem údaj čítači dále snižuje do záporných hodnot ukazuje lhůtu, která uběhla uplynutí okamžiku naprogramované doby). Hlavní vlastnosti funkčnost • Kompaktní rozměry modulů DIN, čtyřmi zobrazovacími jednotkami LED sedmisegmentovými znaky, pro vynikající čitelnost naměřených hodnot. Všechny parametry zobrazí stlačení příslušných scannovacích tlačítek
