... ochrana proti nadproudům: musí být použit proudový chránič se zkratovou ochranou, který chrání systém proti přetížení a zkratům. Napájení: zařízení může být napájeno buď ze spodních nebo horních svorek. Montáž: chránič je navržen pro upevnění na symetrickou lištu DIN, podle EN 60715, 35 mm šířky, s rychlosvorkou, která ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 501 z 507







Poznámky redaktora

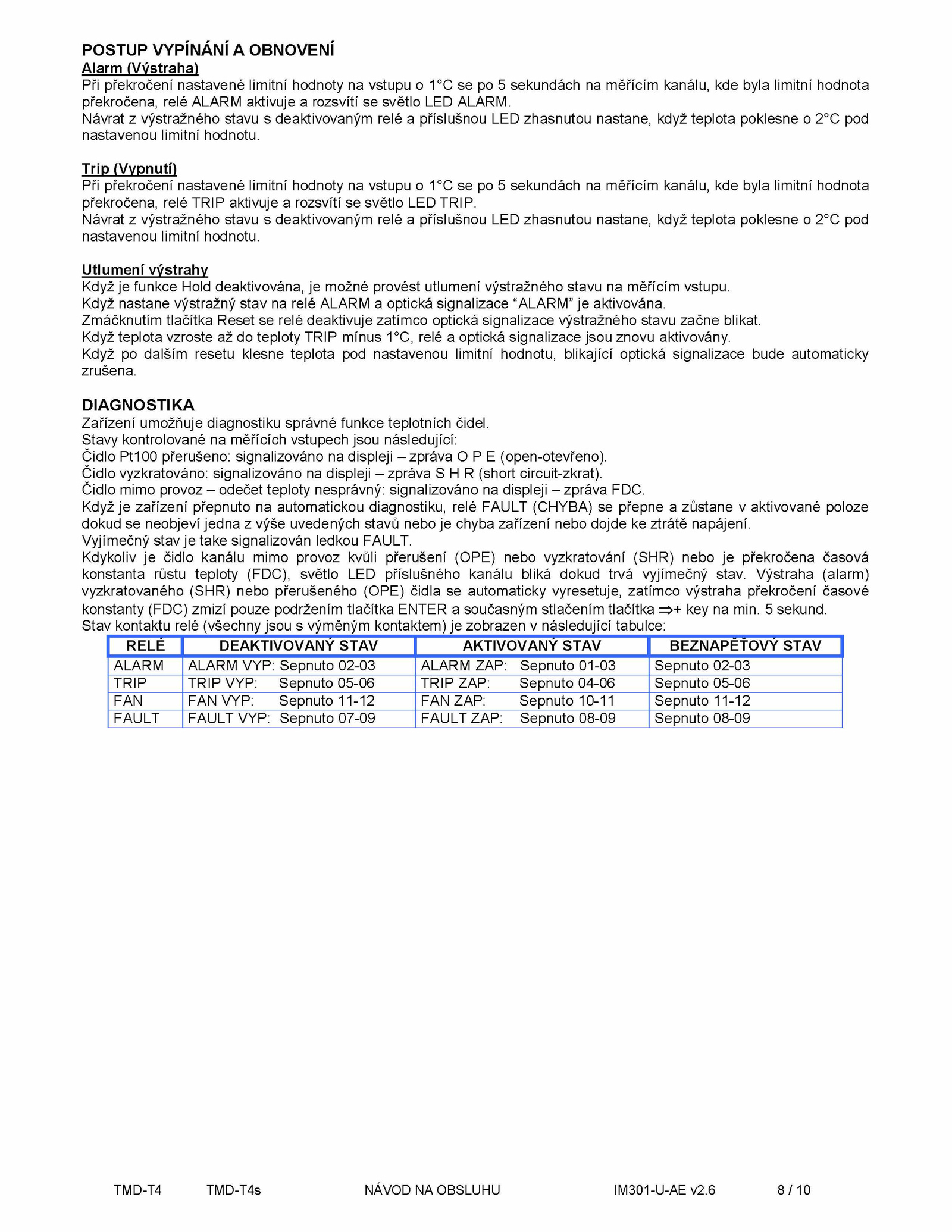

Trip (Vypnutí) Při překročení nastavené limitní hodnoty vstupu 1°C sekundách měřícím kanálu, kdebyla limitní hodnota překročena, relé TRIP aktivuje rozsvítí světlo LED TRIP. Kdykoliv čidlo kanálu mimo provoz kvůli přerušení (OPE) nebo vyzkratování (SHR) nebo překročena časová konstanta růstu teploty (FDC), světlo LED příslušného kanálu bliká dokud trvá vyjímečný stav. Čidlo vyzkratováno: signalizováno displeji zpráva (short circuit-zkrat). sekund.POSTUP VYPÍNÁNÍ OBNOVENÍ Alarm (Výstraha) Při překročení nastavené limitní hodnoty vstupu 1°C sekundách měřícím kanálu, kde byla limitní hodnota překročena, relé ALARM aktivuje rozsvítí světlo LED ALARM. Vyjímečný stav take signalizován ledkou FAULT. Čidlo mimo provoz odečet teploty nesprávný: signalizováno displeji zpráva FDC. Když zařízení přepnuto automatickou diagnostiku, relé FAULT (CHYBA) přepne zůstane aktivované poloze dokud neobjeví jedna výše uvedených stavů nebo chyba zařízení nebo dojde ztrátě napájení. Utlumení výstrahy Když funkce Hold deaktivována, možné provést utlumení výstražného stavu měřícím vstupu. DIAGNOSTIKA Zařízení umožňuje diagnostiku správné funkce teplotních čidel. Návrat výstražného stavu deaktivovaným relé příslušnou LED zhasnutou nastane, když teplota poklesne 2°C pod nastavenou limitní hodnotu. Stav kontaktu relé (všechny jsou výměným kontaktem) zobrazen následující tabulce: RELÉ DEAKTIVOVANÝ STAV AKTIVOVANÝ STAV BEZNAPETOVÝ STAV ALARM ALARM VYP: Sepnuto 02-03 ALARM ZAP: Sepnuto 01-03 Sepnuto 02-03 TRIP TRIP VYP: Sepnuto 05-06 TRIP ZAP: Sepnuto 04-06 Sepnuto 05-06 FAN FAN VYP: Sepnuto 11-12 FAN ZAP: Sepnuto 10-11 Sepnuto 11-12 FAULT FAULT VYP: Sepnuto 07-09 FAULT ZAP: Sepnuto 08-09 Sepnuto 08-09 TMD-T4 TMD-T4s NÁVOD OBSLUHU IM301-U-AE v2. Když dalším resetu klesne teplota pod nastavenou limitní hodnotu, blikající optická signalizace budeautomaticky zrušena. Zmáčknutím tlačítka Reset relé deaktivuje zatímco optická signalizace výstražného stavu začne blikat. Když nastane výstražný stav relé ALARM optická signalizace “ALARM”je aktivována. Návrat výstražného stavu deaktivovaným relé příslušnou LED zhasnutou nastane, když teplota poklesne 2°C pod nastavenou limitní hodnotu. Když teplota vzroste teploty TRIP mínus 1°C, relé optická signalizace jsou znovu aktivovány. Výstraha (alarm) vyzkratovaného (SHR) nebo přerušeného (OPE) čidla automaticky vyresetuje, zatímco výstraha překročení časové konstanty (FDC) zmizí pouze podržením tlačítka ENTER současným stlačením tlačítka key min.6 10 . Stavy kontrolované měřících vstupech jsou následující: Čidlo Pt100 přerušeno: signalizováno displeji zpráva (open-otevřeno)
