... ochrana proti nadproudům: musí být použit proudový chránič se zkratovou ochranou, který chrání systém proti přetížení a zkratům. Napájení: zařízení může být napájeno buď ze spodních nebo horních svorek. Montáž: chránič je navržen pro upevnění na symetrickou lištu DIN, podle EN 60715, 35 mm šířky, s rychlosvorkou, která ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 5 z 507







Poznámky redaktora

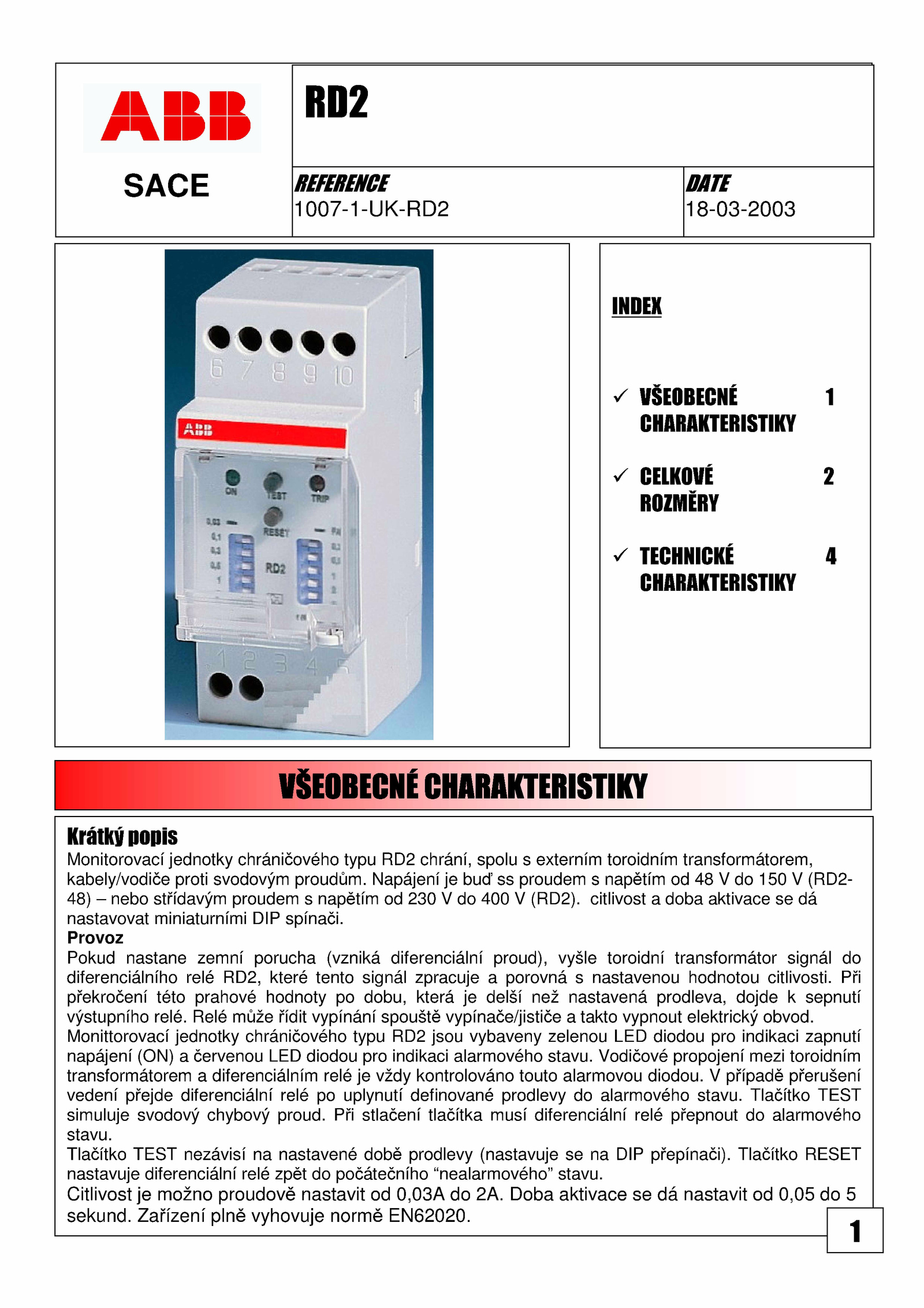

Tlačítko TEST nezávisí nastavené době prodlevy (nastavuje DIP přepínači). Zařízení plně vyhovuje normě EN62020. i . Relé může řídit vypínání spouště vypínače/jističe takto vypnout elektrický obvod. Při stlačení tlačítka musí diferenciální relé přepnout alarmového stavu.SACE RD2 REFERENCE 1007-1-UK-RD2 OŘTE 18-03-2003 INDEX ✓ VŠEOBECNÉ 1 CHARAKTERISTIKY ✓ CELKOVÉ 2 ROZMĚRY ✓ TECHNICKÉ 4 CHARAKTERISTIKY VŠEOBECNÉ CHARAKTERISTIKY Krátký popis Monitorovací jednotky chráničového typu RD2 chrání, spolu externím toroidním transformátorem, kabely/vodiče proti svodovým proudům. citlivost doba aktivace dá nastavovat miniaturními DIP spínači. Při překročení této prahové hodnoty dobu, která delší než nastavená prodleva, dojde sepnutí výstupního relé. Provoz Pokud nastane zemní porucha (vzniká diferenciální proud), vyšle toroidní transformátor signál do diferenciálního relé RD2, které tento signál zpracuje porovná nastavenou hodnotou citlivosti. Citlivost možno proudově nastavit 0,03A 2A. Vodičové propojení mezi toroidním transformátorem diferenciálním relé vždy kontrolováno touto alarmovou diodou. Tlačítko RESET nastavuje diferenciální relé zpět počátečního “nealarmového” stavu. Tlačítko TEST simuluje svodový chybový proud. Doba aktivace nastavit 0,05 5 sekund. případě přerušení vedení přejde diferenciální relé uplynutí definované prodlevy alarmového stavu. Monittorovací jednotky chráničového typu RD2 jsou vybaveny zelenou LED diodou pro indikaci zapnutí napájení (ON) červenou LED diodou pro indikaci alarmového stavu. Napájení buď proudem napětím 150 (RD2- 48) nebo střídavým proudem napětím 230 400 (RD2)
