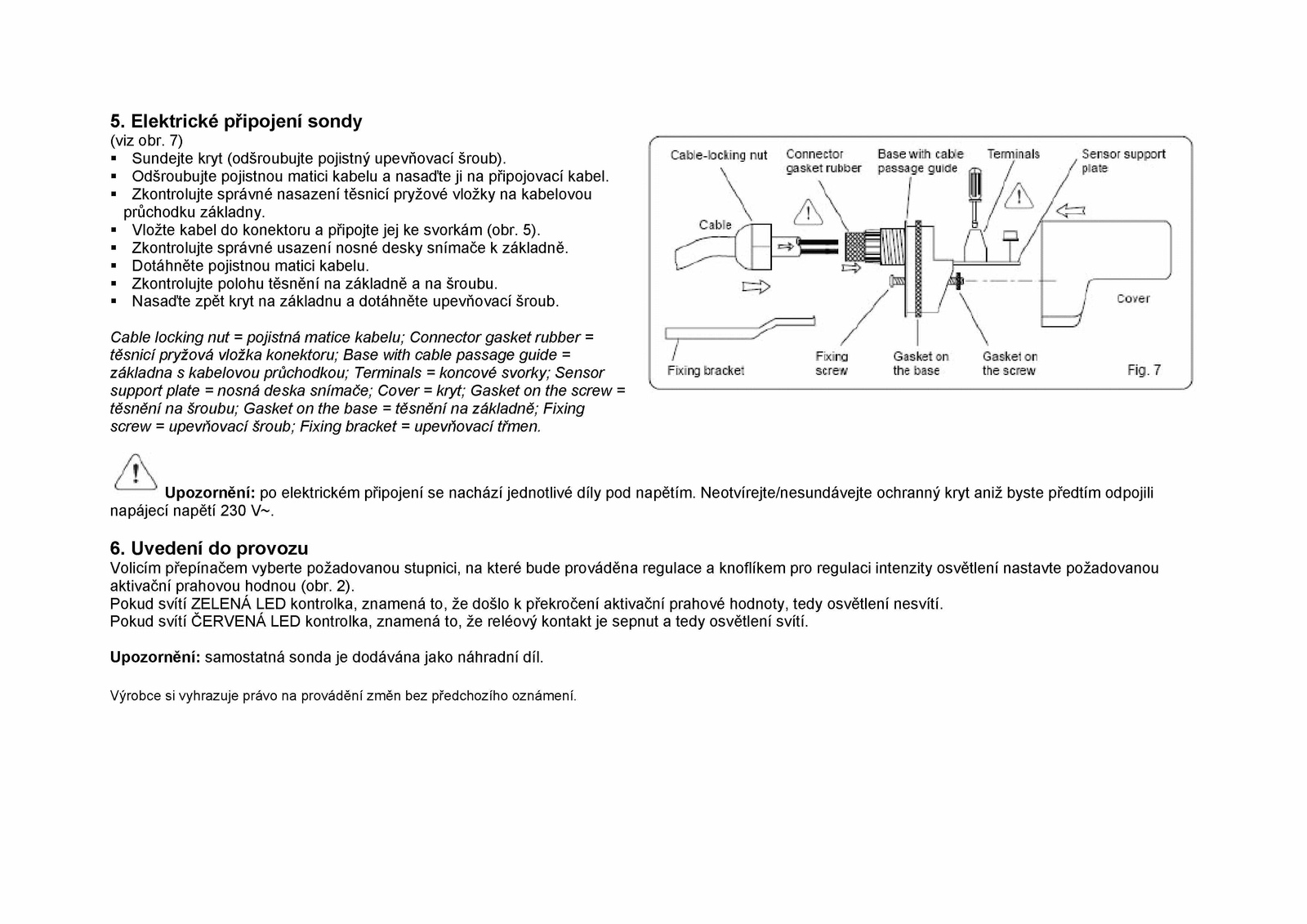

5).Elektrické připojení sondy
(viz obr. 7)
■ Sundejte kryt (odšroubujte pojistný upevňovací šroub).
6.
.
Výrobce vyhrazuje právo provádění bez předchozího oznámení.
Pokud svítí ČERVENÁ LED kontrolka, znamená to, reléový kontakt sepnut tedy osvětlení svítí.
■ Zkontrolujte správné nasazení těsnicí pryžové vložky kabelovou
průchodku základny. Uvedení provozu
Volicím přepínačem vyberte požadovanou stupnici, které bude prováděna regulace knoflíkem pro regulaci intenzity osvětlení nastavte požadovanou
aktivační prahovou hodnou (obr. 2).
■ Zkontrolujte polohu těsnění základně šroubu.
Cable locking nut pojistná matice kabelu; Connector gasket rubber =
těsnicí pryžová vložka konektoru; Base with cable passage guide =
základna kabelovou průchodkou; Terminals koncové svorky; Sensor
support plate nosná deska snímače; Cover kryt; Gasket the screw ■
těsnění šroubu; Gasket the base těsnění základně; Fixing
screw upevňovací šroub; Fixing bracket upevňovací třmen.
■ Dotáhněte pojistnou matici kabelu.
■ Zkontrolujte správné usazení nosné desky snímače základně. Neotvírejte/nesundávejte ochranný kryt aniž byste předtím odpojili
napájecí napětí 230 V~.
Upozornění: elektrickém připojení nachází jednotlivé díly pod napětím.
Pokud svítí ZELENÁ LED kontrolka, znamená to, došlo překročení aktivační prahové hodnoty, tedy osvětlení nesvítí.
Upozornění: samostatná sonda dodávána jako náhradní díl.
■ Odšroubujte pojistnou matici kabelu nasaďte připojovací kabel.
■ Nasaďte zpět kryt základnu dotáhněte upevňovací šroub.
■ Vložte kabel konektoru připojte jej svorkám (obr
