... ochrana proti nadproudům: musí být použit proudový chránič se zkratovou ochranou, který chrání systém proti přetížení a zkratům. Napájení: zařízení může být napájeno buď ze spodních nebo horních svorek. Montáž: chránič je navržen pro upevnění na symetrickou lištu DIN, podle EN 60715, 35 mm šířky, s rychlosvorkou, která ...
U snímačů PTC nutné použít externí rezistor 120Q, minimálně W.
Pomocné výstupní relé
Svorky 34-35-36
Beznapěťový přepínací kontakt programovatelnými funkcemi. Proud měřen absolutní hodnotě.
Pokud použijeme PT100 třídrátovém zapojení, nutné připojit kompenzační vodič stejné svorce
snímače. Přenosová kapacita kontaktu: 250 V,
5A, odporová zátěž. fázové napětí 230 V.
Měřicí proudový vstup
Svorky 31-32
Připojovací body externímu transformátoru proudu, sekundárním jmenovitým proudem 5A
(převod transformátoru programovat). Tedy jednofázová napájecí síť může mít napětí 230 (250), třífázová síť může mít
sdružené napětí 230 zatímco čtyřfázová síť smí mít max.
.
Maximální napětí 230 pro přístroj ISOLTESTER-DIG-RZ 250 AC/DC pro ISOLTESTER-
DIG-PLUS.
Vstup teplotní sondy
Svorky 25-26-27
U přístroje možno používat čidla (snímače, sondu) PT100 (EN 60751) nebo PTC (DIN 44081).
Vstup teplotní sondy
Svorky28-29-30
U přístroje možno používat čidla (snímače, sondu) PT100 (EN 60751) nebo PTC (DIN 44081).
Připojení dálkového signalizačního panelu typu QSD-DIG230
Svorky 10-11-12-13-14-15-16-18
Maximální napětí těchto vodičích V.
Kontrola izolace
Svorky 8-9
Tyto dvě svorky zapojují mezi středový vývod transformátoru, nebo jedné fázi izolované napájecí
sítě ekvipotenciální uzel (PE). Maximální napětí 250 (viz kontrola izolace).
Sériové rozhraní RS485 (pouze přístroje ISOLTESTER-DIG-PLUS)
Svorky 19-20-21
Sběrnice pro sériový přenos dat přivedena svorky A-B (19-2), svorka (21) pro zemní signál a
může být připojena stínění dvoulinky RS485 (pokud takové existuje).
U snímačů PTC nutné použít externí rezistor 120Q, minimálně W.
Pokud použijeme PT100 třídrátovém zapojení, nutné připojit kompenzační vodič stejné svorce
snímače. Komunikace probíhá

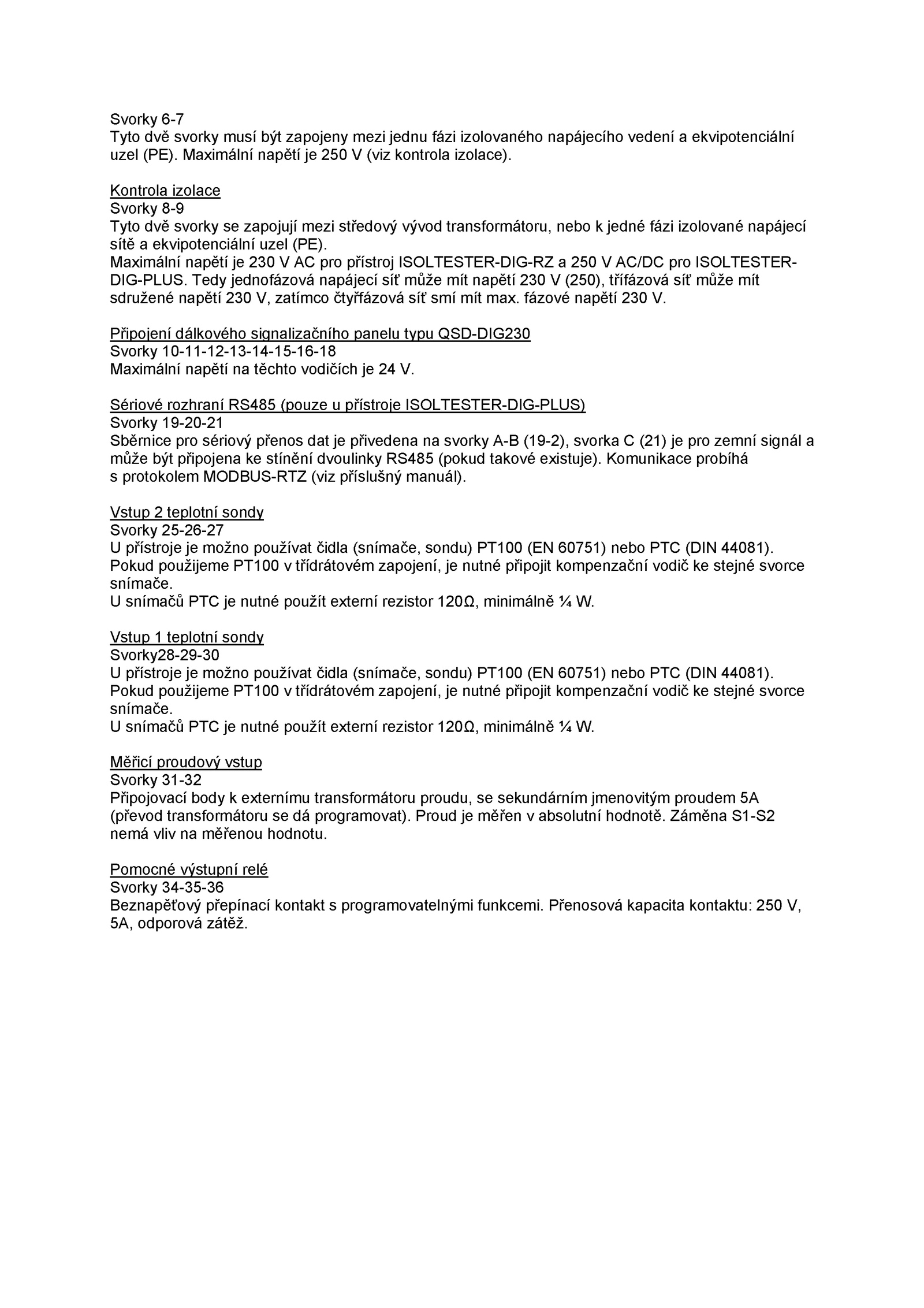

s protokolem MODBUS-RTZ (viz příslušný manuál).Svorky 6-7
Tyto dvě svorky musí být zapojeny mezi jednu fázi izolovaného napájecího vedení ekvipotenciální
uzel (PE). Záměna S1-S2
nemá vliv měřenou hodnotu
