... ochrana proti nadproudům: musí být použit proudový chránič se zkratovou ochranou, který chrání systém proti přetížení a zkratům. Napájení: zařízení může být napájeno buď ze spodních nebo horních svorek. Montáž: chránič je navržen pro upevnění na symetrickou lištu DIN, podle EN 60715, 35 mm šířky, s rychlosvorkou, která ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 13 z 507







Poznámky redaktora

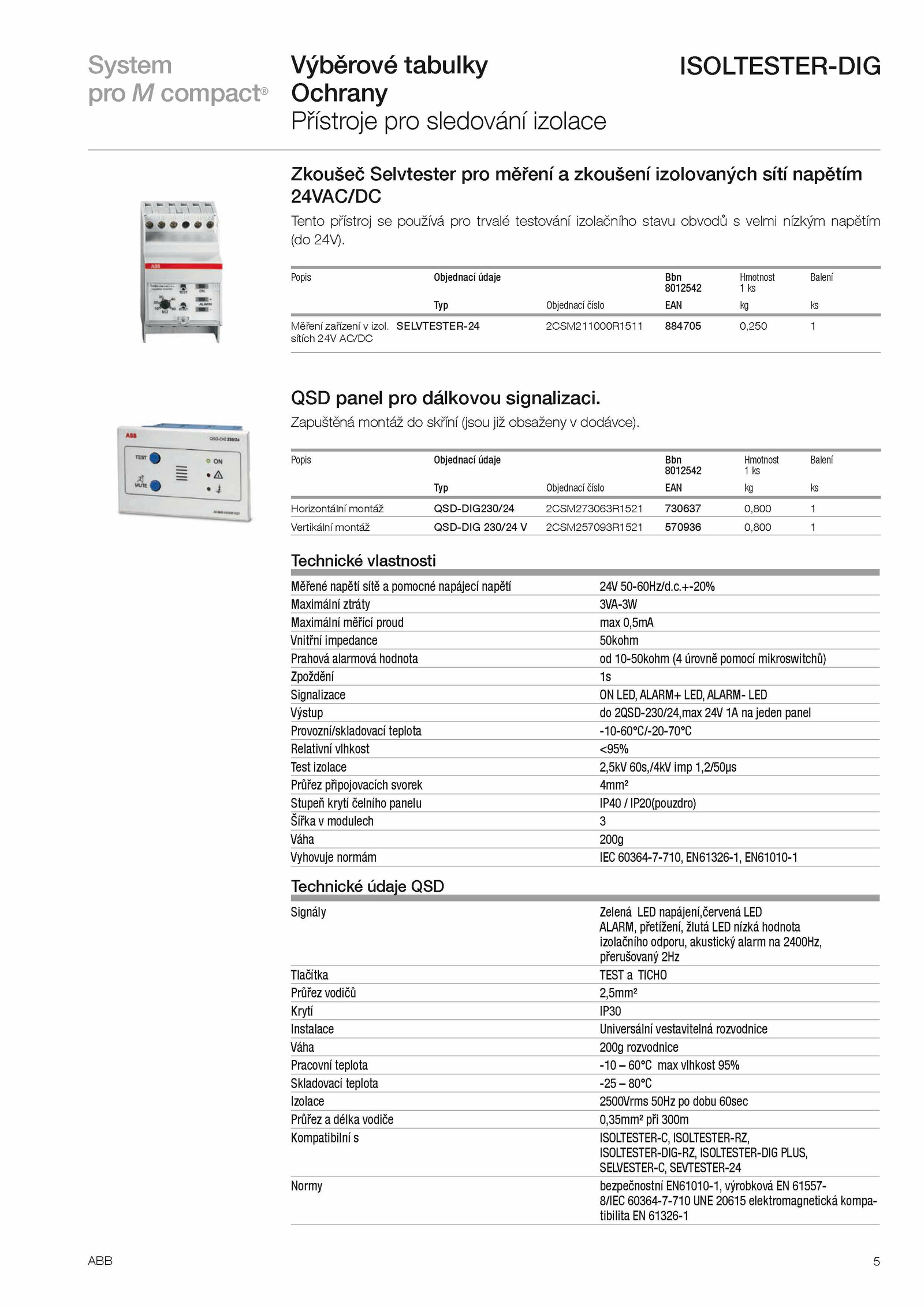

C. Zapuštěná montáž skříní (jsou již obsaženy dodávce). Popis Objednacíúdaje Bbn Hmotnost Balení 8012542 ks Typ Objednací číslo EAN ks Měření zařízení izol.+-20% Maximální ztráty 3VA-3W Maximální měřící proud max 0,5mA Vnitřní impedance 50kohm Prahová alarmová hodnota 10-50kohm úrovně pomocí mikroswitchů) Zpoždění 1s Signalizace LED, ALARM+ LED, ALARM- LED Výstup 2QSD-230/24,max 24V jeden panel Provozní/skladovací teplota -10-60°C/-20-70°C Relativní vlhkost <95% Test izolace 2,5kV 60s,/4kV imp 1,2/50ps Průřez připojovacích svorek 4mm2 Stupeň krytí čelního panelu IP40 IP20(pouzdro) Šířka modulech 3 Váha 200g Vyhovuje normám IEC 60364-7-710, EN61326-1, EN61010-1 Technické údaje QSD Signály Zelená LED napájení,červená LED ALARM, přetížení, žlutá LED nízká hodnota izolačního odporu, akustický alarm 2400Hz, přerušovaný 2Hz Tlačítka TEST TICHO Průřez vodičů 2,5mm2 Krytí IP30 Instalace Universální vestavitelná rozvodnice Váha 200g rozvodnice Pracovní teplota -10 60°C max vlhkost 95% Skladovací teplota -25 80°C Izolace 2500Vrms 50Hz dobu 60sec Průřez délka vodiče 0,35mm2 při 300m Kompatibilní ISOLTESTER-C, ISOLTESTER-RZ, ISOLTESTER-DIG-RZ, ISOLTESTER-DIG PLUS, SELVESTER-C, SEVTESTER-24 Normy bezpečnostní EN61010-1, výrobková 61557­ 8/IEC 60364-7-710 UNE 20615 elektromagnetická kompa­ tibilita 61326-1 ABB. SELvTESTER-24 2CSM211000R1511 884705 0,250 1 sítích 24V AC/DC QSD panel pro dálkovou signalizaci.System Výběrové tabulky ISOLTESTER-DIG pro compact® Ochrany Přístroje pro sledování izolace Zkoušeč Selvtester pro měření zkoušení izolovaných sítí napětím 24vAC/DC Tento přístroj používá pro trvalé testování izolačního stavu obvodů velmi nízkým napětím (do 24V). Popis Objednacíúdaje Bbn Hmotnost Balení 8012542 ks Typ Objednací číslo EAN ks Horizontální montáž QSD-DIG230/24 2CSM273063R1521 730637 0,800 1 Vertikální montáž QSD-DIG 230/24v 2CSM257093R1521 570936 0,800 1 Technické vlastnosti Měřené napětí sítě pomocné napájecí napětí 24V 50-60Hz/d
