... ochrana proti nadproudům: musí být použit proudový chránič se zkratovou ochranou, který chrání systém proti přetížení a zkratům. Napájení: zařízení může být napájeno buď ze spodních nebo horních svorek. Montáž: chránič je navržen pro upevnění na symetrickou lištu DIN, podle EN 60715, 35 mm šířky, s rychlosvorkou, která ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 129 z 507







Poznámky redaktora

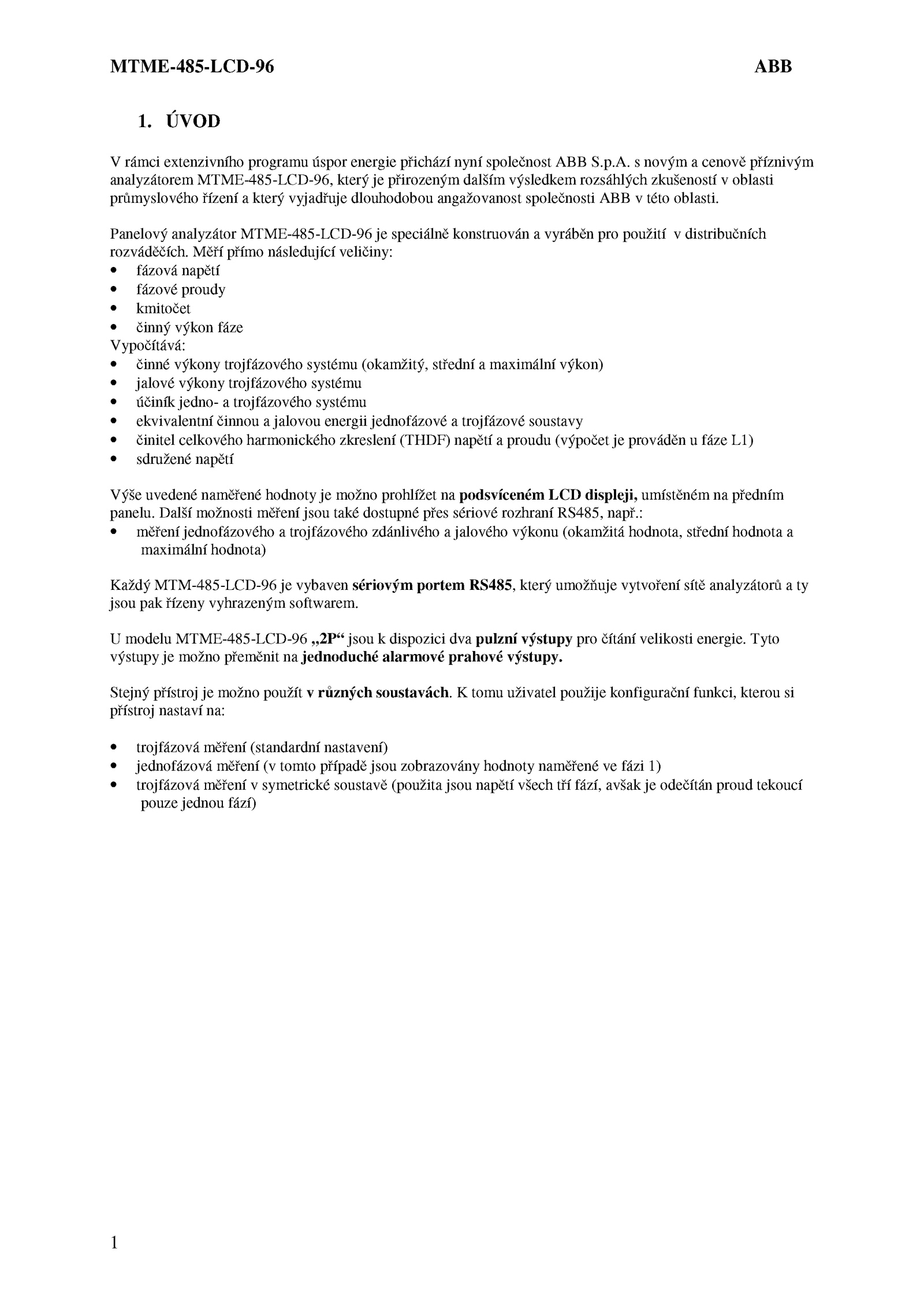

A. Panelový analyzátor MTME-485-LCD-96 speciálně konstruován vyráběn pro použití distribučních rozváděčích. Tyto výstupy možno přeměnit jednoduché alarmové prahové výstupy. tomu uživatel použije konfigurační funkci, kterou si přístroj nastaví na: • trojfázová měření (standardní nastavení) • jednofázová měření tomto případě jsou zobrazovány hodnoty naměřené fázi ) • trojfázová měření symetrické soustavě (použita jsou napětí všech tří fází, avšak odečítán proud tekoucí pouze jednou fází) 1 .p.: • měření jednofázového trojfázového zdánlivého jalového výkonu (okamžitá hodnota, střední hodnota a maximální hodnota) Každý MTM-485-LCD-96 vybaven sériovým portem RS485, který umožňuje vytvoření sítě analyzátorů ty jsou pak řízeny vyhrazeným softwarem. Stejný přístroj možno použít různých soustavách. ÚVOD V rámci extenzivního programu úspor energie přichází nyní společnost ABB S. Měří přímo následující veličiny: • fázová napětí • fázové proudy • kmitočet • činný výkon fáze Vypočítává: • činné výkony trojfázového systému (okamžitý, střední maximální výkon) • jalové výkony trojfázového systému • účiník jedno- trojfázového systému • ekvivalentní činnou alovou energii jednofázové trojfázové soustavy • činitel celkového harmonického zkreslení (THDF) napětí proudu (výpočet prováděn fáze L1) • sdružené napětí Výše uvedené naměřené hodnoty možno prohlížet podsvíceném LCD displeji, umístěném předním panelu.MTME-485-LCD-96 ABB 1. Další možnosti měření jsou také dostupné přes sériové rozhraní RS485, např. novým cenově příznivým analyzátorem MTME-485-LCD-96, který přirozeným dalším výsledkem rozsáhlých zkušeností oblasti průmyslového řízení který vyjadřuje dlouhodobou angažovanost společnosti ABB této oblasti. U modelu MTME-485-LCD-96 „2P“ jsou dispozici dva pulzní výstupy pro čítání velikosti energie
