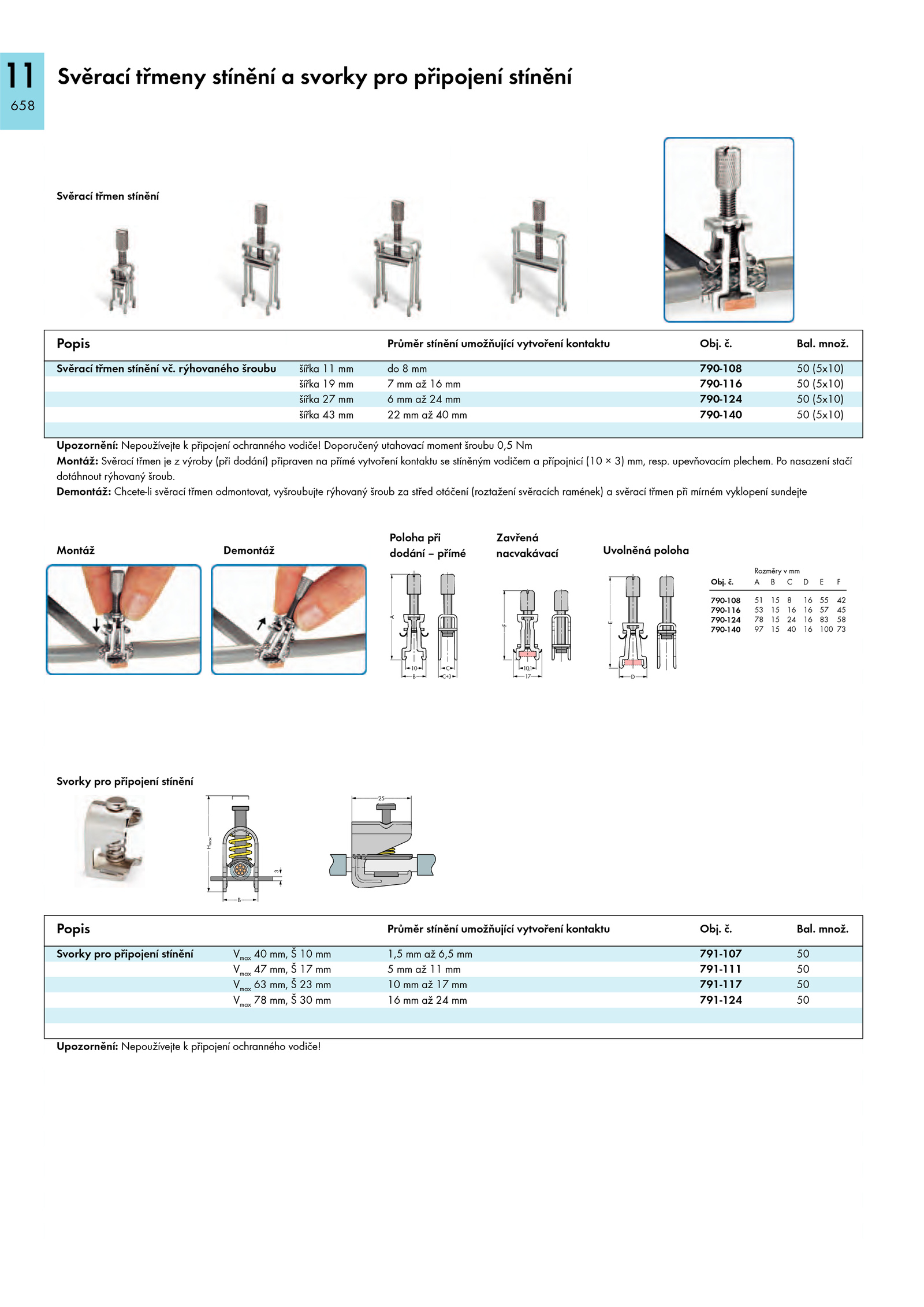

Svěrací třmeny stínění svorky pro připojení stínění
Svěrací třmen stínění
Popis Průměr stínění umožňující vytvoření kontaktu Obj.
Svorky pro připojení stínění Vmax mm, 1,5 6,5 791-107 50
Vmax mm, 791-111 50
Vmax mm, 791-117 50
Vmax mm, 791-124 50
Upozornění: Nepoužívejte připojení ochranného vodiče!
<_____________A_____________>
(_10_)
<__B__>
(_C_)
(_C+3 _)
(_10,1_)
<__17__>
<__________F__________>
<__D__>
<______________E______________>
790-108
790-116
790-124
790-140
A
51
53
78
97
B
15
15
15
15
C
8
16
24
40
D
16
16
16
16
E
55
57
83
100
F
42
45
58
73
Obj._____________>
3
><
<________25________>
.
Svěrací třmen stínění vč. množ. rýhovaného šroubu šířka 790-108 (5x10)
šířka 790-116 (5x10)
šířka 790-124 (5x10)
šířka 790-140 (5x10)
Upozornění: Nepoužívejte připojení ochranného vodiče! Doporučený utahovací moment šroubu 0,5 Nm
Montáž: Svěrací třmen výroby (při dodání) připraven přímé vytvoření kontaktu stíněným vodičem přípojnicí (10 mm, resp. upevňovacím plechem.
Demontáž: Chcete-li svěrací třmen odmontovat, vyšroubujte rýhovaný šroub střed otáčení (roztažení svěracích ramének) svěrací třmen při mírném vyklopení sundejte
Montáž Demontáž
Poloha při
dodání přímé
Zavřená
nacvakávací Uvolněná poloha
Svorky pro připojení stínění
Popis Průměr stínění umožňující vytvoření kontaktu Obj.
Rozměry mm
<____B____>
<_____________Hmax. Bal
