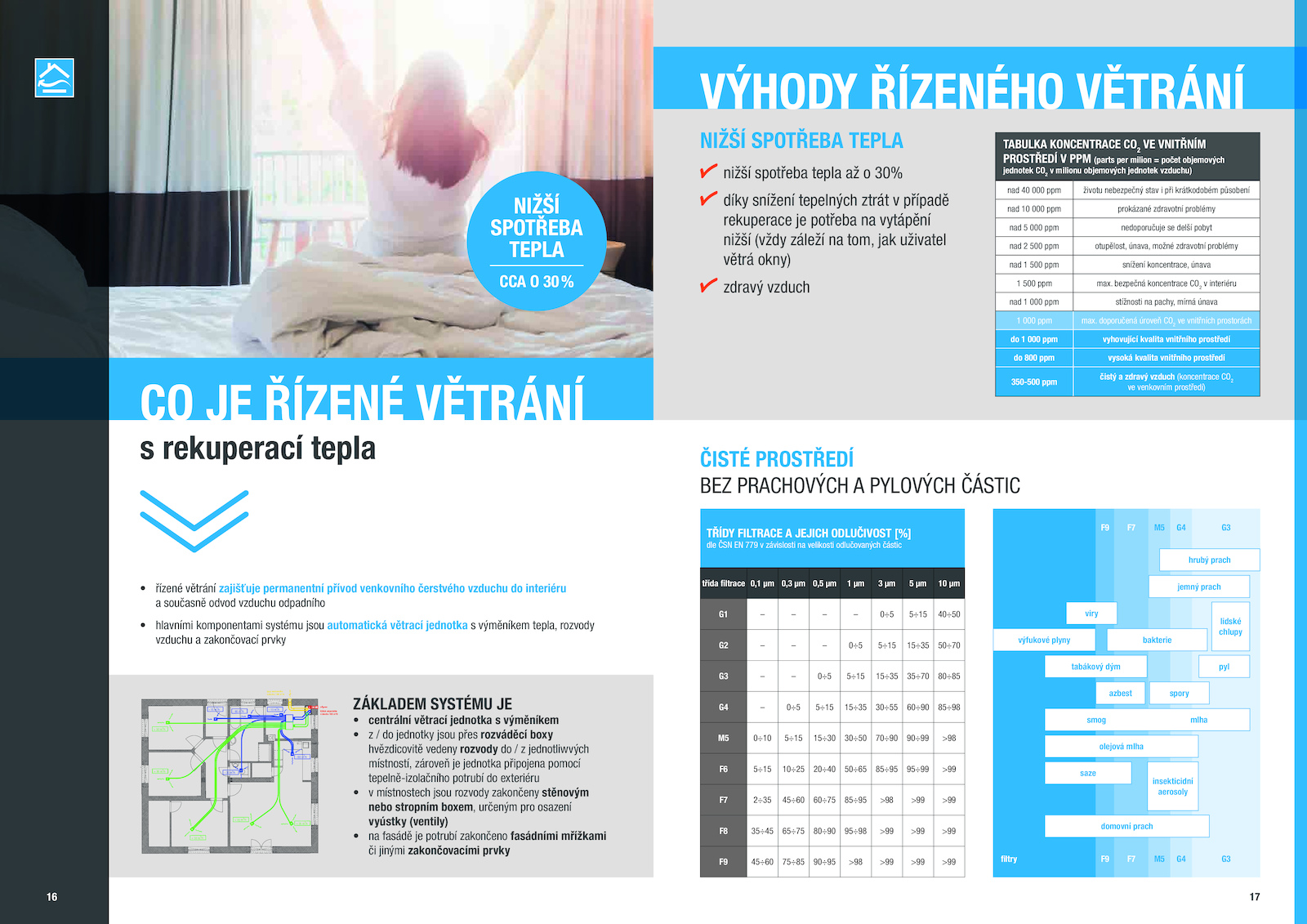

ŘÍZENÉ VĚTRÁNÍ
s rekuperací tepla
• řízené větrání zajišťuje permanentní přívod venkovního čerstvého vzduchu interiéru
a současně odvod vzduchu odpadního
• hlavními komponentami systému jsou automatická větrací jednotka výměníkem tepla, rozvody
vzduchu zakončovací prvky
16 17
Sání venkovního
vzduchu 180 m3
/h
Výtlak odpadního
vzduchu 180 m3
/h
+ /h
3
+ /h
3
+ /h
3
+ /h
3
+ /h
3
- /h
3
- /h
3
- /h
3
- /h
3
- /h
3 ZÁKLADEM SYSTÉMU JE
• centrální větrací jednotka výměníkem
• jednotky jsou přes rozváděcí boxy
hvězdicovitě vedeny rozvody jednotliwvých
místností, zároveň jednotka připojena pomocí
tepelně-izolačního potrubí exteriéru
• místnostech jsou rozvody zakončeny stěnovým
nebo stropním boxem, určeným pro osazení
vyústky (ventily)
• fasádě potrubí zakončeno fasádními mřížkami
či jinými zakončovacími prvky
ČISTÉ PROSTŘEDÍ
BEZ PRACHOVÝCH PYLOVÝCH ČÁSTIC
TABULKA KONCENTRACE CO2
VE VNITŘNÍM
PROSTŘEDÍ PPM (parts per milion počet objemových
jednotek CO2
v milionu objemových jednotek vzduchu)
nad 000 ppm životu nebezpečný stav při krátkodobém působení
nad 000 ppm prokázané zdravotní problémy
nad 000 ppm nedoporučuje delší pobyt
nad 500 ppm otupělost, únava, možné zdravotní problémy
nad 500 ppm snížení koncentrace, únava
1 500 ppm max. doporučená úroveň CO2
ve vnitřních prostorách
do 000 ppm vyhovující kvalita vnitřního prostředí
do 800 ppm vysoká kvalita vnitřního prostředí
350-500 ppm
čistý zdravý vzduch (koncentrace CO2
ve venkovním prostředí)
TŘÍDY FILTRACE JEJICH ODLUČIVOST [%]
dle ČSN 779 závislosti velikosti odlučovaných částic
třída filtrace 0,1 0,3 0,5 µm
G1 0÷5 5÷15 40÷50
G2 0÷5 5÷15 15÷35 50÷70
G3 0÷5 5÷15 15÷35 35÷70 80÷85
G4 0÷5 5÷15 15÷35 30÷55 60÷90 85÷98
M5 0÷10 5÷15 15÷30 30÷50 70÷90 90÷99 >98
F6 5÷15 10÷25 20÷40 50÷65 85÷95 95÷99 >99
F7 2÷35 45÷60 60÷75 85÷95 >98 >99 >99
F8 35÷45 65÷75 80÷90 95÷98 >99 >99 >99
F9 45÷60 75÷85 90÷95 >98 >99 >99 >99
CCA 30%
NIŽŠÍ
SPOTŘEBA
TEPLA
nižší spotřeba tepla 30%
díky snížení tepelných ztrát případě
rekuperace potřeba vytápění
nižší (vždy záleží tom, jak uživatel
větrá okny)
zdravý vzduch
výfukové plyny
tabákový dým
saze
bakterie
smog mlha
olejová mlha
hrubý prach
jemný prach
viry
azbest spory
domovní prach
pyl
lidské
chlupy
insekticidní
aerosoly
filtry F9
F9
F7
F7
M5
M5
G4
G4
G3
G3
VÝHODY ŘÍZENÉHO VĚTRÁNÍ
NIŽŠÍ SPOTŘEBA TEPLA
. bezpečná koncentrace CO2
v interiéru
nad 000 ppm stížnosti pachy, mírná únava
1 000 ppm max
