.: Pomocné kontakty (spínač montujú zadnú stranu spínačov 250, 400 J... Spínač páčkou
S . Spínač páčkou čelnou doskou
S . JVZ Spínač páčkou možnosťou uzamknutia vypnutej polohy visiacimi zámkami
Elektrické vyhotovenia
Typ Vyhotovenie Označenie Počet spínacích komôr
S Trojpólový vypínač 001 2
Reverzný spínač 002 3
Spínač 003 4
Reverzný spínač 004 6
Prepínač pólov 005 4
Prepínač sietí 006 3
S 250, 400 Jednopólový vypínač 1
Dvojpólový vypínač 1
Trojpólový vypínač 2
Štvorpólový vypínač 2
Jednopólový prepínač 1
Dvojpólový prepínač 2
Trojpólový prepínač 3
Štvorpólový prepínač 4
TYPOVÉ OZNAČENIE
S XXX XXX 6/X XXX
Iné el.
. schém vačkových
spínačov rady 160 J
pomocné kontakty iba pri 250, 400 J
(uviesť elektrické zapojenie číslo schémy)
farba páčky (R=červená, Č=čierna)
spínací uhol (60°)
elektrické vyhotovenie
mechanické vyhotovenie
veľkosť spínača (32=32 250=250 400=400 A)

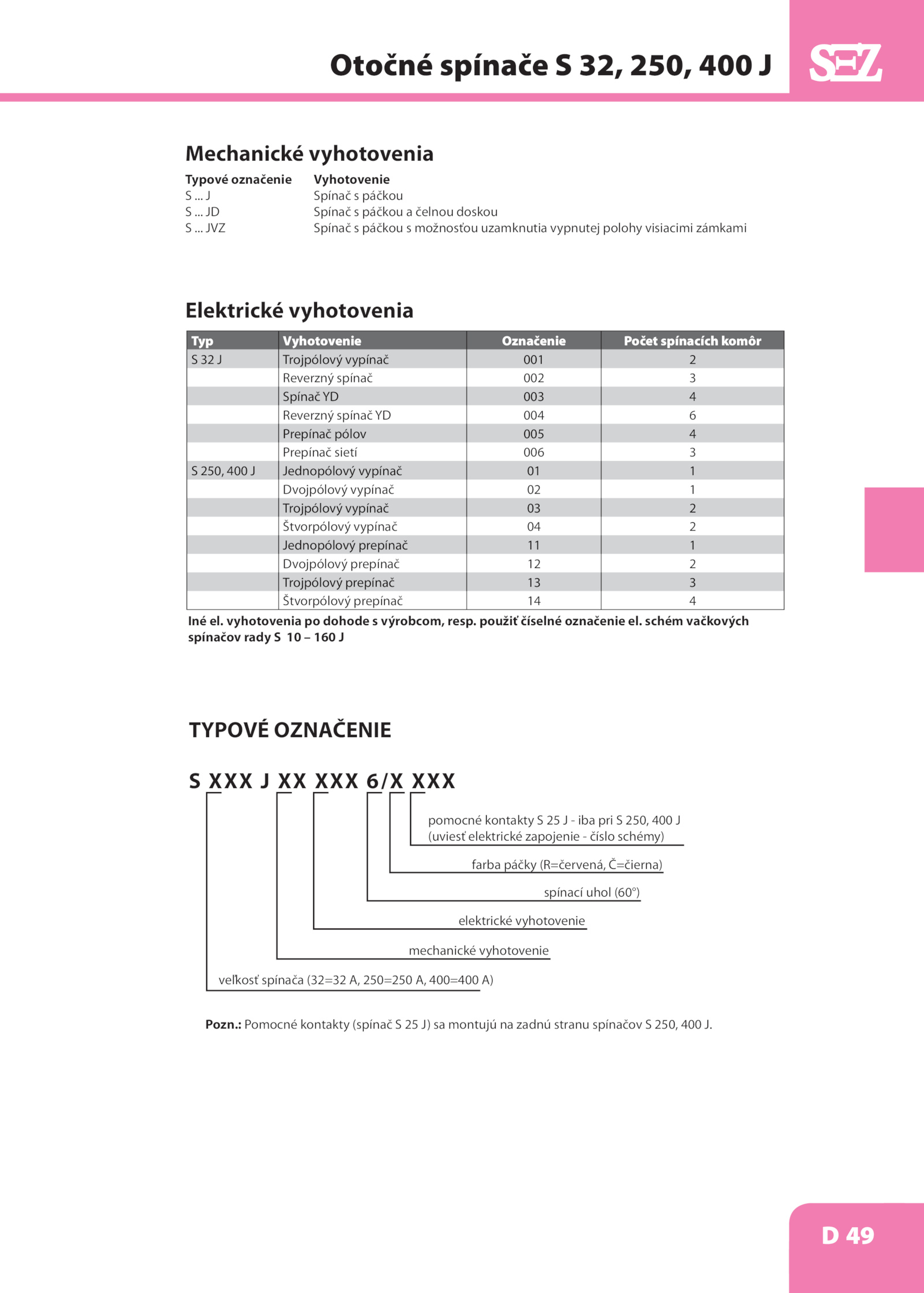

Pozn.. vyhotovenia dohode výrobcom, resp. použiť číselné označenie el..Otočné spínače 32, 250, 400 J
D 49
Mechanické vyhotovenia
Typové označenie Vyhotovenie
S .
