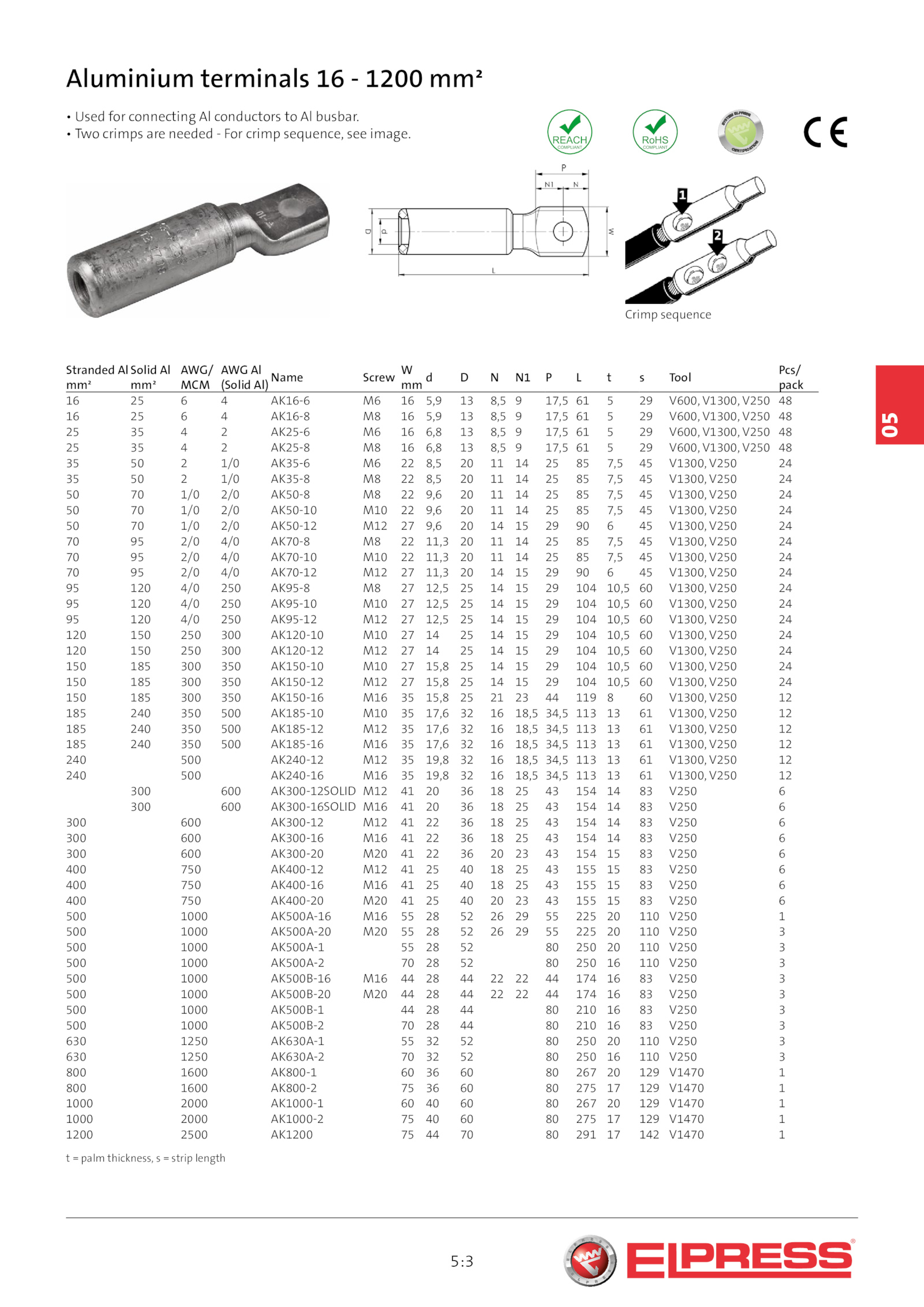

Aluminium terminals 1200 mm²
• Used for connecting conductors busbar.
• Two crimps are needed For crimp sequence, see image.
Crimp sequence
Stranded Al
mm²
Solid Al
mm²
AWG/
MCM
AWG Al
(Solid Al)
Name Screw
W
mm
d Tool
Pcs/
pack
16 AK16-6 5,9 8,5 17,5 V600, V1300, V250 48
16 AK16-8 5,9 8,5 17,5 V600, V1300, V250 48
25 AK25-6 6,8 8,5 17,5 V600, V1300, V250 48
25 AK25-8 6,8 8,5 17,5 V600, V1300, V250 48
35 1/0 AK35-6 8,5 7,5 V1300, V250 24
35 1/0 AK35-8 8,5 7,5 V1300, V250 24
50 1/0 2/0 AK50-8 9,6 7,5 V1300, V250 24
50 1/0 2/0 AK50-10 M10 9,6 7,5 V1300, V250 24
50 1/0 2/0 AK50-12 M12 9,6 V1300, V250 24
70 2/0 4/0 AK70-8 11,3 7,5 V1300, V250 24
70 2/0 4/0 AK70-10 M10 11,3 7,5 V1300, V250 24
70 2/0 4/0 AK70-12 M12 11,3 V1300, V250 24
95 120 4/0 250 AK95-8 12,5 104 10,5 V1300, V250 24
95 120 4/0 250 AK95-10 M10 12,5 104 10,5 V1300, V250 24
95 120 4/0 250 AK95-12 M12 12,5 104 10,5 V1300, V250 24
120 150 250 300 AK120-10 M10 104 10,5 V1300, V250 24
120 150 250 300 AK120-12 M12 104 10,5 V1300, V250 24
150 185 300 350 AK150-10 M10 15,8 104 10,5 V1300, V250 24
150 185 300 350 AK150-12 M12 15,8 104 10,5 V1300, V250 24
150 185 300 350 AK150-16 M16 15,8 119 V1300, V250 12
185 240 350 500 AK185-10 M10 17,6 18,5 34,5 113 V1300, V250 12
185 240 350 500 AK185-12 M12 17,6 18,5 34,5 113 V1300, V250 12
185 240 350 500 AK185-16 M16 17,6 18,5 34,5 113 V1300, V250 12
240 500 AK240-12 M12 19,8 18,5 34,5 113 V1300, V250 12
240 500 AK240-16 M16 19,8 18,5 34,5 113 V1300, V250 12
300 600 AK300-12SOLID M12 154 V250 6
300 600 AK300-16SOLID M16 154 V250 6
300 600 AK300-12 M12 154 V250 6
300 600 AK300-16 M16 154 V250 6
300 600 AK300-20 M20 154 V250 6
400 750 AK400-12 M12 155 V250 6
400 750 AK400-16 M16 155 V250 6
400 750 AK400-20 M20 155 V250 6
500 1000 AK500A-16 M16 225 110 V250 1
500 1000 AK500A-20 M20 225 110 V250 3
500 1000 AK500A-1 250 110 V250 3
500 1000 AK500A-2 250 110 V250 3
500 1000 AK500B-16 M16 174 V250 3
500 1000 AK500B-20 M20 174 V250 3
500 1000 AK500B-1 210 V250 3
500 1000 AK500B-2 210 V250 3
630 1250 AK630A-1 250 110 V250 3
630 1250 AK630A-2 250 110 V250 3
800 1600 AK800-1 267 129 V1470 1
800 1600 AK800-2 275 129 V1470 1
1000 2000 AK1000-1 267 129 V1470 1
1000 2000 AK1000-2 275 129 V1470 1
1200 2500 AK1200 291 142 V1470 1
