se. Form-C relé přepíná kontakt mezi svorkou (C), svorkou normálně otevřeno (NO) svorkou normálně
zavřeno (NC).27
www.
. Typ lze nakonfigurovat jako proudový výstup. Rélé Form-A propojuje svorku (C) svorku normálně otevřeno (NO).
(**)
Form-C relé určeno pro přímé zatížení zátěží výstup.
(*) Form-A relé určeny pro přímé zapojení zátěží výstup.com/cz

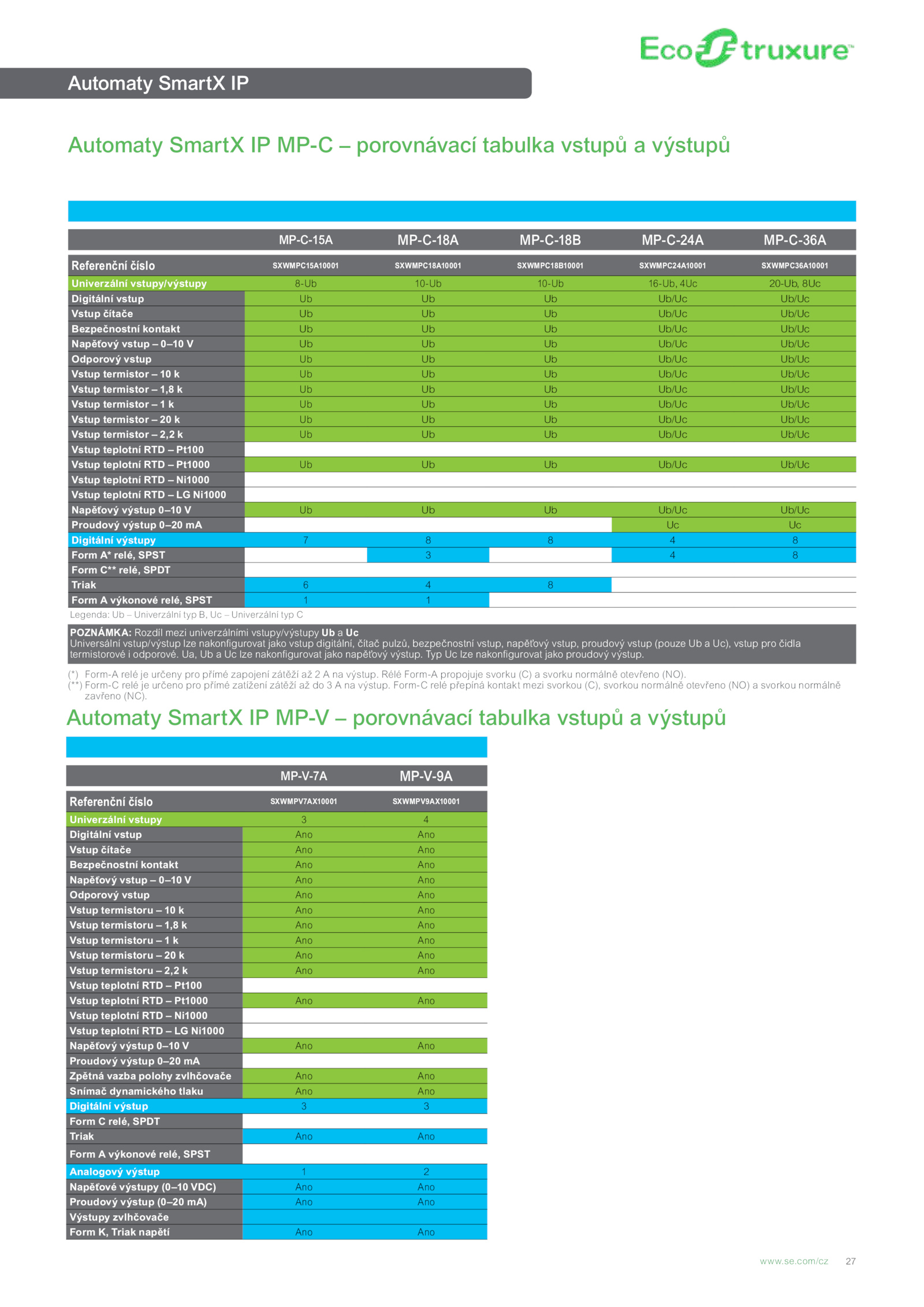

Automaty SmartX MP-C porovnávací tabulka vstupů výstupů
Automaty SmartX IP
MP-C-15A MP-C-18A MP-C-18B MP-C-24A MP-C-36A
Referenční číslo SXWMPC15A10001 SXWMPC18A10001 SXWMPC18B10001 SXWMPC24A10001 SXWMPC36A10001
Univerzální vstupy/výstupy 8-Ub 10-Ub 10-Ub 16-Ub, 4Uc 20-Ub, 8Uc
Digitální vstup Ub/Uc Ub/Uc
Vstup čítače Ub/Uc Ub/Uc
Bezpečnostní kontakt Ub/Uc Ub/Uc
Napěťový vstup 0–10 Ub/Uc Ub/Uc
Odporový vstup Ub/Uc Ub/Uc
Vstup termistor Ub/Uc Ub/Uc
Vstup termistor 1,8 Ub/Uc Ub/Uc
Vstup termistor Ub/Uc Ub/Uc
Vstup termistor Ub/Uc Ub/Uc
Vstup termistor 2,2 Ub/Uc Ub/Uc
Vstup teplotní RTD Pt100
Vstup teplotní RTD Pt1000 Ub/Uc Ub/Uc
Vstup teplotní RTD Ni1000
Vstup teplotní RTD Ni1000
Napěťový výstup 0–10 Ub/Uc Ub/Uc
Proudový výstup 0–20 Uc
Digitální výstupy 8
Form relé, SPST 8
Form C** relé, SPDT
Triak 8
Form výkonové relé, SPST 1
Legenda: Univerzální typ Univerzální typ C
MP-V-7A MP-V-9A
Referenční číslo SXWMPV7AX10001 SXWMPV9AX10001
Univerzální vstupy 4
Digitální vstup Ano Ano
Vstup čítače Ano Ano
Bezpečnostní kontakt Ano Ano
Napěťový vstup 0–10 Ano Ano
Odporový vstup Ano Ano
Vstup termistoru Ano Ano
Vstup termistoru 1,8 Ano Ano
Vstup termistoru Ano Ano
Vstup termistoru Ano Ano
Vstup termistoru 2,2 Ano Ano
Vstup teplotní RTD Pt100
Vstup teplotní RTD Pt1000 Ano Ano
Vstup teplotní RTD Ni1000
Vstup teplotní RTD Ni1000
Napěťový výstup 0–10 Ano Ano
Proudový výstup 0–20 mA
Zpětná vazba polohy zvlhčovače Ano Ano
Snímač dynamického tlaku Ano Ano
Digitální výstup 3
Form relé, SPDT
Triak Ano Ano
Form výkonové relé, SPST
Analogový výstup 2
Napěťové výstupy (0–10 VDC) Ano Ano
Proudový výstup (0–20 mA) Ano Ano
Výstupy zvlhčovače
Form Triak napětí Ano Ano
Automaty SmartX MP-V porovnávací tabulka vstupů výstupů
POZNÁMKA: Rozdíl mezi univerzálními vstupy/výstupy Uc
Universální vstup/výstup lze nakonfigurovat jako vstup digitální, čítač pulzů, bezpečnostní vstup, napěťový vstup, proudový vstup (pouze Uc), vstup pro čidla
termistorové odporové. Ua, lze nakonfigurovat jako napěťový výstup
