0
1
2
3
4
5
6
4 4,5 5
0 0,5 1,5 2,5 3,5 8
Platí následující
podmínky pro zabudování:
n Kabuflex®
S 110
n Pokládka jednotlivých trubek
n Násyp hráze
n Překrytí vrcholu 0,5–8,0 m
n Zatížení dopravou SLW 60
n Zóna potrubí:
Půda skupiny G1/ nesoudržné
půdy,úhel uložení 180°,volná
podložka
n Stávající zemina zásyp G3
s DPrr
Násyp hráze, SLW 60
Přípustná mezní hodnota deformace
Překrytí [m]
Deformace
v
[%]
G1, DPr

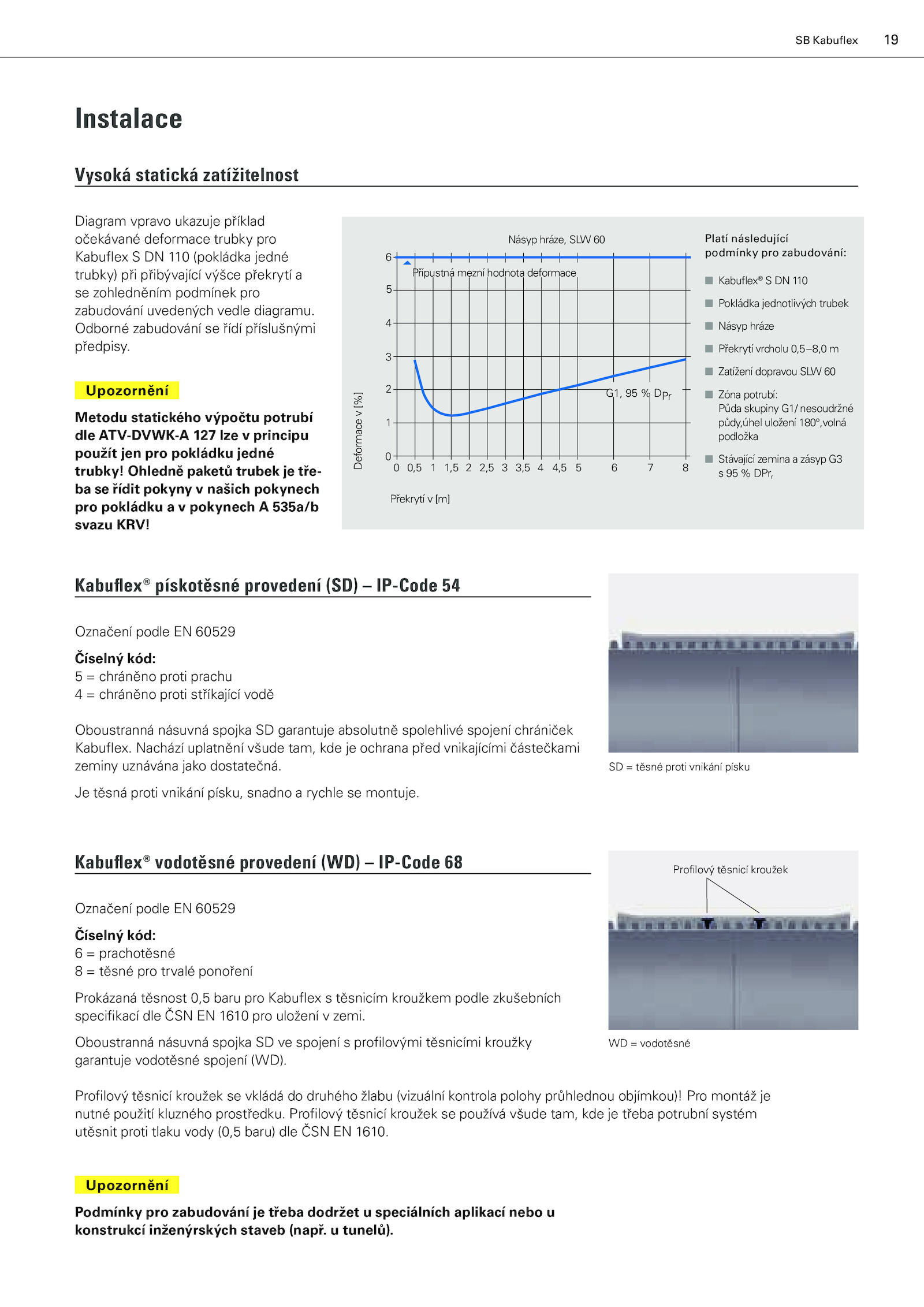

Instalace
Upozornění
Metodu statického výpočtu potrubí
dle ATV-DVWK-A 127 lze principu
použít jen pro pokládku jedné
trubky! Ohledně paketů trubek tře-
ba řídit pokyny našich pokynech
pro pokládku pokynech 535a/b
svazu KRV!
Diagram vpravo ukazuje příklad
očekávané deformace trubky pro
Kabuflex 110 (pokládka jedné
trubky) při přibývající výšce překrytí a
se zohledněním podmínek pro
zabudování uvedených vedle diagramu.
SB Kabuflex 19
.
Kabuflex® pískotěsné provedení (SD) IP-Code 54
Kabuflex® vodotěsné provedení (WD) IP-Code 68
SD těsné proti vnikání písku
WD vodotěsné
Oboustranná násuvná spojka garantuje absolutně spolehlivé spojení chrániček
Kabuflex. Profilový těsnicí kroužek používá všude tam, kde třeba potrubní systém
utěsnit proti tlaku vody (0,5 baru) dle ČSN 1610. tunelů).
Profilový těsnicí kroužek
Profilový těsnicí kroužek vkládá druhého žlabu (vizuální kontrola polohy průhlednou objímkou)! Pro montáž je
nutné použití kluzného prostředku.
Upozornění
Podmínky pro zabudování třeba dodržet speciálních aplikací nebo u
konstrukcí inženýrských staveb (např.
Vysoká statická zatížitelnost
Označení podle 60529
Číselný kód:
5 chráněno proti prachu
4 chráněno proti stříkající vodě
Označení podle 60529
Číselný kód:
6 prachotěsné
8 těsné pro trvalé ponoření
Prokázaná těsnost 0,5 baru pro Kabuflex těsnicím kroužkem podle zkušebních
specifikací dle ČSN 1610 pro uložení zemi. Nachází uplatnění všude tam, kde ochrana před vnikajícími částečkami
zeminy uznávána jako dostatečná.
Odborné zabudování řídí příslušnými
předpisy.
Je těsná proti vnikání písku, snadno rychle montuje.
Oboustranná násuvná spojka spojení profilovými těsnicími kroužky
garantuje vodotěsné spojení (WD)
