Poznámky redaktora
Šrouby svorkách jsou
s kombinovanou hlavou šroubu lze použít šroubovák plochým břitem křížový typ PH. Krytí 20.
Hlavní parametry
• Jmenovitý průřez: mm²
• Provozní teplota -40 +55 °C
• Materiál pouzdra: Polyamid hořlavost bez halogenů
• Stupeň znečištění: 2
• Krytí: 20
• Montáž: lišty 15,TH 35, 32
• Barvy: oranžová, šedá
• Norma: 60947-1
.
Základní schéma svorky
Příklad zapojení RSA aplikaci odrušení napěťových
špiček vznikajících při spínání.elektrobecov.29
www. Materiál
izolačního pouzdra polyamid hořlavost dle 94, bez halogenů.cz

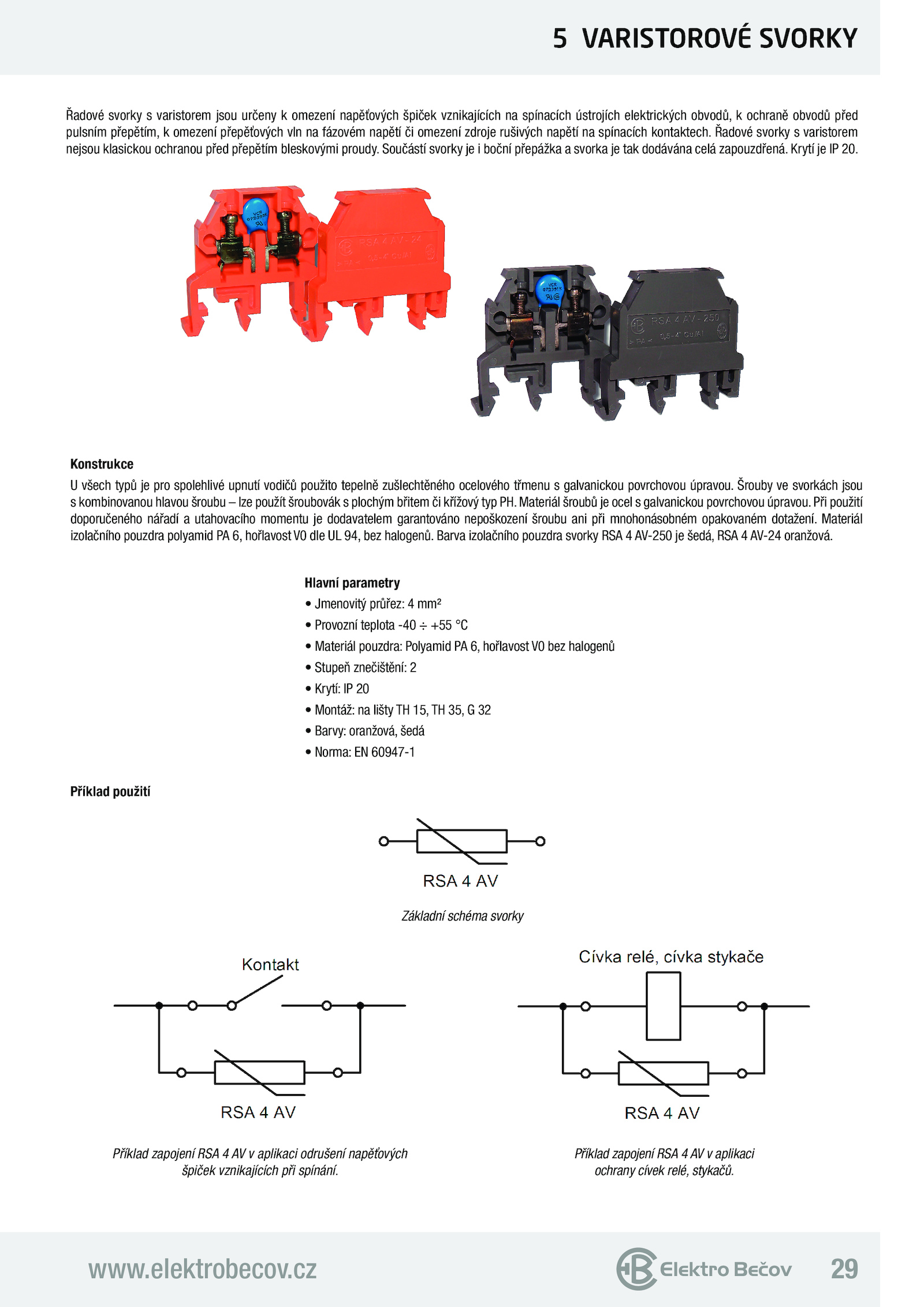

5 VARISTOROVÉ SVORKY
Řadové svorky varistorem jsou určeny omezení napěťových špiček vznikajících spínacích ústrojích elektrických obvodů, ochraně obvodů před
pulsním přepětím, omezení přepěťových vln fázovém napětí omezení zdroje rušivých napětí spínacích kontaktech. Součástí svorky boční přepážka svorka tak dodávána celá zapouzdřená. Řadové svorky varistorem
nejsou klasickou ochranou před přepětím bleskovými proudy. Barva izolačního pouzdra svorky RSA AV-250 šedá, RSA AV-24 oranžová. Při použití
doporučeného nářadí utahovacího momentu dodavatelem garantováno nepoškození šroubu ani při mnohonásobném opakovaném dotažení.
Hlavní parametry
• Jmenovitý průřez: mm²
• Provozní teplota -40 +55 °C
• Materiál pouzdra: Polyamid hořlavost bez halogenů
• Stupeň znečištění: 2
• Krytí: 20
• Montáž: lišty 15,TH 35, G32
• Barvy: oranžová, šedá
• Norma: 60947-1
Příklad použití
Příklad zapojení RSA aplikaci
ochrany cívek relé, stykačů.
Konstrukce
U všech typů pro spolehlivé upnutí vodičů použito tepelně zušlechtěného ocelového třmenu galvanickou povrchovou úpravou. Materiál šroubů ocel galvanickou povrchovou úpravou
