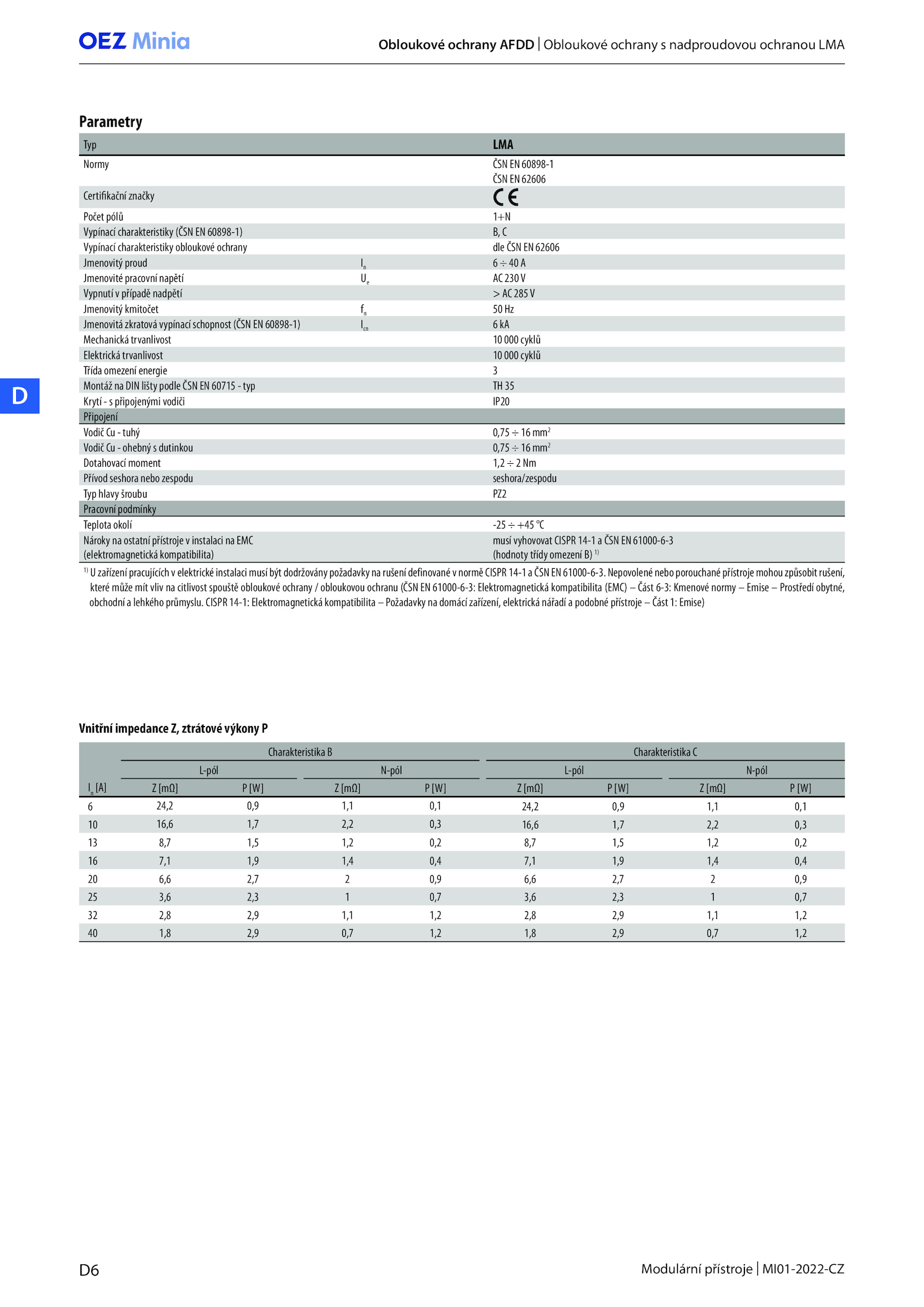

Modulární přístroje MI01-2022-CZ
Typ LMA
Normy ČSN 60898-1
ČSN 62606
Certifikační značky
Počet pólů 1+N
Vypínací charakteristiky (ČSN 60898-1) C
Vypínací charakteristiky obloukové ochrany dle ČSN 62606
Jmenovitý proud A
Jmenovité pracovní napětí 230V
Vypnutí případě nadpětí 285V
Jmenovitý kmitočet Hz
Jmenovitá zkratová vypínací schopnost (ČSN 60898-1) Icn kA
Mechanická trvanlivost 000 cyklů
Elektrická trvanlivost 000 cyklů
Třída omezení energie 3
Montáž DIN lišty podle ČSN 60715 typ 35
Krytí připojenými vodiči IP20
Připojení
Vodič tuhý 0,75 mm2
Vodič ohebný dutinkou 0,75 mm2
Dotahovací moment 1,2 Nm
Přívod seshora nebo zespodu seshora/zespodu
Typ hlavy šroubu PZ2
Pracovní podmínky
Teplota okolí -25 +45 °C
Nároky ostatní přístroje instalaci EMC
(elektromagnetická kompatibilita)
musí vyhovovat CISPR 14-1 ČSN 61000-6-3
(hodnoty třídy omezení 1)
1)
UzařízenípracujícíchvelektrickéinstalacimusíbýtdodržoványpožadavkynarušenídefinovanévnorměCISPR14-1aČSNEN61000-6-3. CISPR 14-1: Elektromagnetická kompatibilita Požadavky domácí zařízení, elektrická nářadí podobné přístroje Část Emise)
Parametry
Vnitřní impedance ztrátové výkony P
In
[A]
Charakteristika Charakteristika C
L-pól N-pól L-pól N-pól
Z [mΩ] [W] [mΩ] [W] [mΩ] [W] [mΩ] [W]
6 24,2 0,9 1,1 0,1 24,2 0,9 1,1 0,1
10 16,6 1,7 2,2 0,3 16,6 1,7 2,2 0,3
13 8,7 1,5 1,2 0,2 8,7 1,5 1,2 0,2
16 7,1 1,9 1,4 0,4 7,1 1,9 1,4 0,4
20 6,6 2,7 0,9 6,6 2,7 0,9
25 3,6 2,3 0,7 3,6 2,3 0,7
32 2,8 2,9 1,1 1,2 2,8 2,9 1,1 1,2
40 1,8 2,9 0,7 1,2 1,8 2,9 0,7 1,2
Obloukové ochrany AFDD Obloukové ochrany nadproudovou ochranou LMA
.Nepovolenéneboporouchanépřístrojemohouzpůsobitrušení,
které může mít vliv citlivost spouště obloukové ochrany obloukovou ochranu (ČSN 61000-6-3: Elektromagnetická kompatibilita (EMC) Část 6-3: Kmenové normy Emise Prostředí obytné,
obchodní lehkého průmyslu
