Kabelové trasy s funkční integritou MANUÁL

| Kategorie: Montážní návody Návody k obsluze Firemní tiskovina  | Tento dokument chci!

Manuál pro realizaci tras s funkční integritou při požáru

Vydal: ARKYS, s.r.o.

Strana 30 z 40







Poznámky redaktora

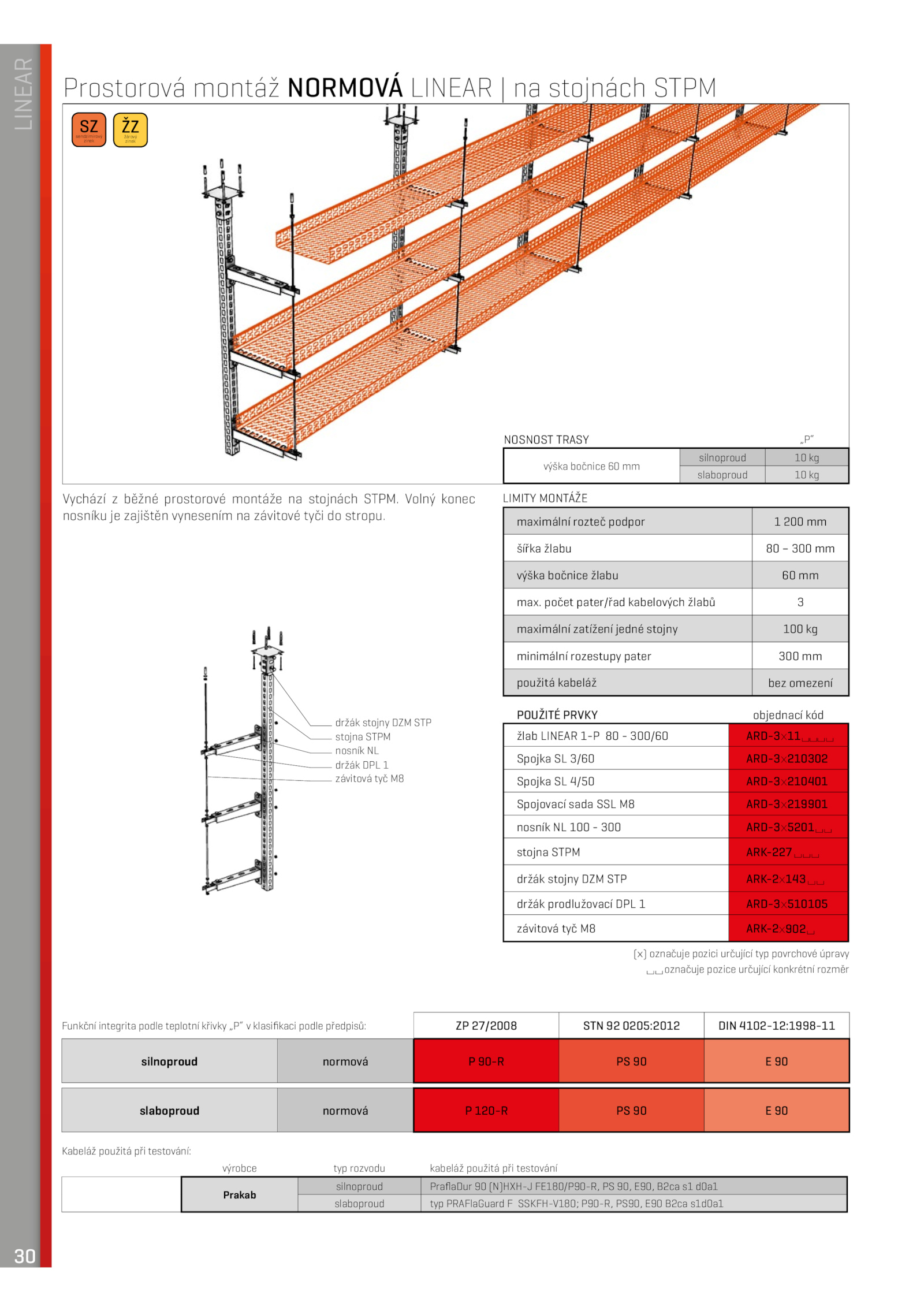

Prostorová montáž normová linear stojnách STPM Vychází běžné prostorové montáže stojnách STPM. počet pater/řad kabelových žlabů 3 maximální zatížení jedné stojny 100 kg minimální rozestupy pater 300 mm použitá kabeláž bez omezení použité prvky objednací kód žlab LINEAR 1-P 300/60 ARD-3x11 Spojka 3/60 ARD-3x210302 Spojka 4/50 ARD-3x210401 Spojovací sada SSL ARD-3x219901 nosník 100 300 ARD-3x5201 stojna STPM ARK-227 držák stojny DZM STP ARK-2x143 držák prodlužovací DPL ARD-3x510105 závitová tyč ARK-2x902 (x) označuje pozici určující typ povrchové úpravy označuje pozice určující konkrétní rozměr držák stojny DZM STP stojna STPM nosník NL držák DPL 1 závitová tyč M8 nosnost trasy „P“ výška bočnice mm silnoproud kg slaboproud kg Funkční integrita podle teplotní křivky „P“ klasifikaci podle předpisů: 27/2008 STN 0205:2012 DIN 4102-12:1998-11 silnoproud normová 90-R 90 slaboproud normová 120-R 90 SZ sendzimirový zinek ŽZ žárový zinek Kabeláž použitá při testování: výrobce typ rozvodu kabeláž použitá při testování Prakab silnoproud PraflaDur (N)HXH-J FE180/P90-R, 90, E90, B2ca d0a1 slaboproud typ PRAFlaGuard SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1 30 LINEAR . Volný konec nosníku zajištěn vynesením závitové tyči stropu. Limity montáže maximální rozteč podpor 200 mm šířka žlabu 300 mm výška bočnice žlabu mm max
