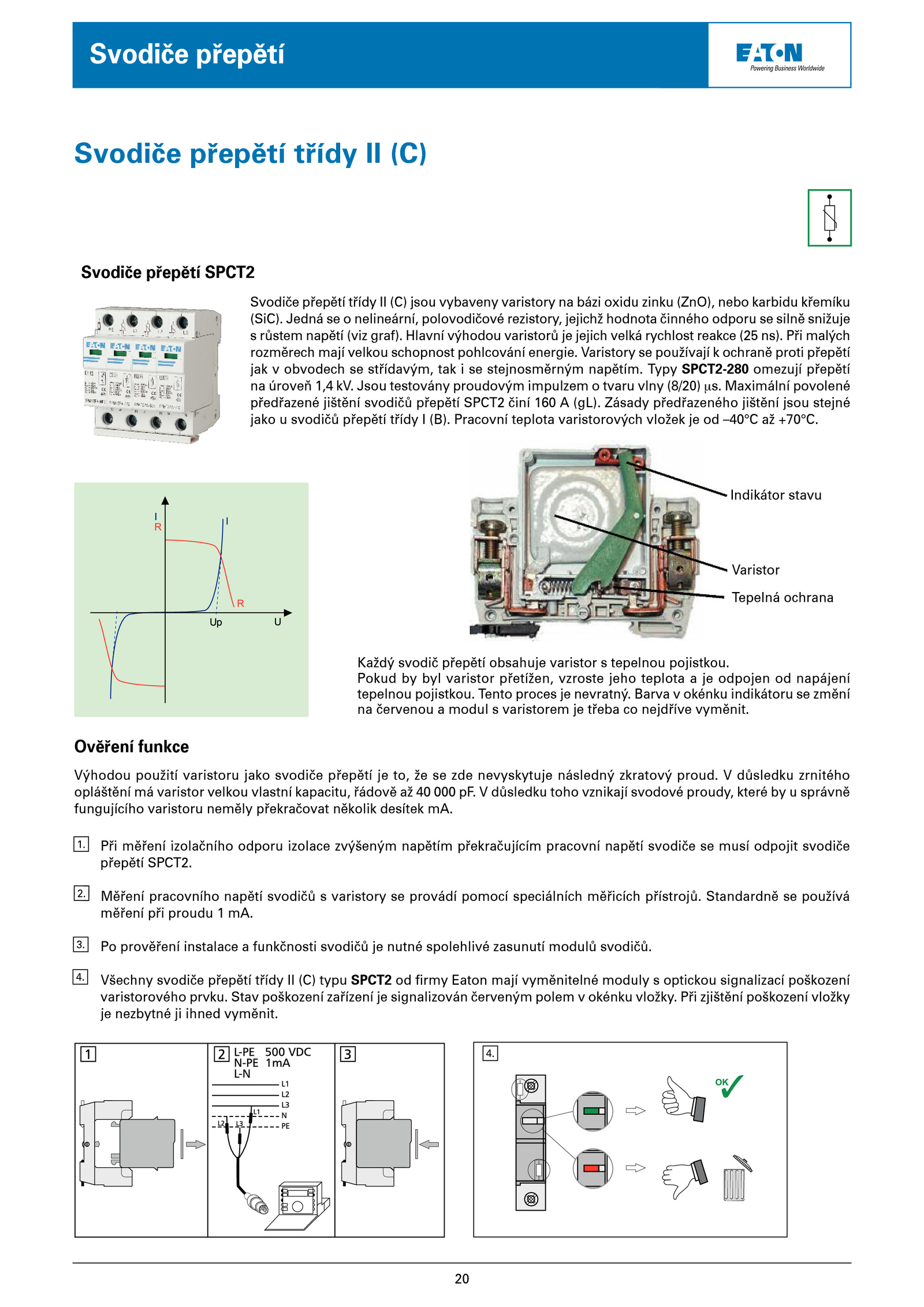

Svodiče přepětí třídy (C)
Svodiče přepětí třídy (C) jsou vybaveny varistory bázi oxidu zinku (ZnO), nebo karbidu křemíku
(SiC). Pracovní teplota varistorových vložek –40°C +70°C. Maximální povolené
předřazené jištění svodičů přepětí SPCT2 činí 160 (gL). Jedná nelineární, polovodičové rezistory, jejichž hodnota činného odporu silně snižuje
s růstem napětí (viz graf). Typy SPCT2-280 omezují přepětí
na úroveň 1,4 kV.
Svodiče přepětí SPCT2
Indikátor stavu
Varistor
Tepelná ochrana
Svodiče přepětí
20
.
Měření pracovního napětí svodičů varistory provádí pomocí speciálních měřicích přístrojů. Standardně používá
měření při proudu mA.
Ověření funkce
Výhodou použití varistoru jako svodiče přepětí to, zde nevyskytuje následný zkratový proud. Při malých
rozměrech mají velkou schopnost pohlcování energie. důsledku zrnitého
opláštění varistor velkou vlastní kapacitu, řádově 000 pF.
2.
3. Tento proces nevratný.
Po prověření instalace funkčnosti svodičů nutné spolehlivé zasunutí modulů svodičů.
4.
1.
4. Barva okénku indikátoru změní
na červenou modul varistorem třeba nejdříve vyměnit.
Každý svodič přepětí obsahuje varistor tepelnou pojistkou. Varistory používají ochraně proti přepětí
jak obvodech střídavým, tak stejnosměrným napětím. Zásady předřazeného jištění jsou stejné
jako svodičů přepětí třídy (B).
Pokud byl varistor přetížen, vzroste jeho teplota odpojen napájení
tepelnou pojistkou. důsledku toho vznikají svodové proudy, které správně
fungujícího varistoru neměly překračovat několik desítek mA. Hlavní výhodou varistorů jejich velká rychlost reakce (25 ns). Při zjištění poškození vložky
je nezbytné ihned vyměnit.
Všechny svodiče přepětí třídy (C) typu SPCT2 firmy Eaton mají vyměnitelné moduly optickou signalizací poškození
varistorového prvku. Stav poškození zařízení signalizován červeným polem okénku vložky.Při měření izolačního odporu izolace zvýšeným napětím překračujícím pracovní napětí svodiče musí odpojit svodiče
přepětí SPCT2
