Použité algoritmy komunikace zajišťují vysokou pravděpodobnost dostupnosti prvku systému. Přechod jiného subkanálu lze využít případě, pokud potřebné eliminovat rušení, nebo frekvenčně "vyhnout" jinému radiovému systému, pracujícímu stejném pásmu. Jednotlivé prvky mohou být modulům radiové sítě připojeny kterýmkoli elektrickým rozhraním, vzájemnou konverzi elektrických rozhraní zajišťuje radiová síť WACO. Mezi centrálním sběrným bodem jednotlivými prvky (měřidly) tak typicky existuje mnoho různých cest pro šíření zpráv. Speciální algoritmus vysílacích oken kombinaci metodou pseudonáhodného zpoždění při vysílání zajišťuje minimální úroveň radiových kolizí. 1.
2. Radiové moduly využívají pouze malou část vyhrazeného průmyslového pásma, takže rámci celého pásma lze zřídit tři paralelní radiové sítě, nichž každá pracuje svém vlastním "subkanálu" ostatními sítěmi neruší. Pomocí specielních konverzních modulů mohou být centrálnímu sběru dat připojena zařízení pulsním digitálním výstupem typu bezpotenciálový kontakt, nebo zařízení analogovým výstupem. Systém transparentně přenáší data sběrnicovém formátu (kupříkladu formátu M-Bus), přičemž pro připojení jednotlivých měřidel centrálního systému může být použito elektrické rozhraní M-Bus, RS-485, nebo RS-232.Obsah:
1. Určení modulů WM868-R2, WM868-R4, WM868-U WM868-REP
Moduly WM868-R2, WM868-U WM868-R4 jsou určeny vytvoření bezdrátové sériové linky nebo bezdrátové sběrnice RS-232, nebo RS-485, určené pro přenos telemetrických dat řídících signálů rámci budov, komplexů, průmyslových areálů dalších objektů. Základní informace Určení modulů WM868-R2, WM868-R4, WM868-U, WM868-REP Technické parametry modulů Indikační ovládací prvky Instalace provoz Záruční podmínky opravy Obrazová příloha

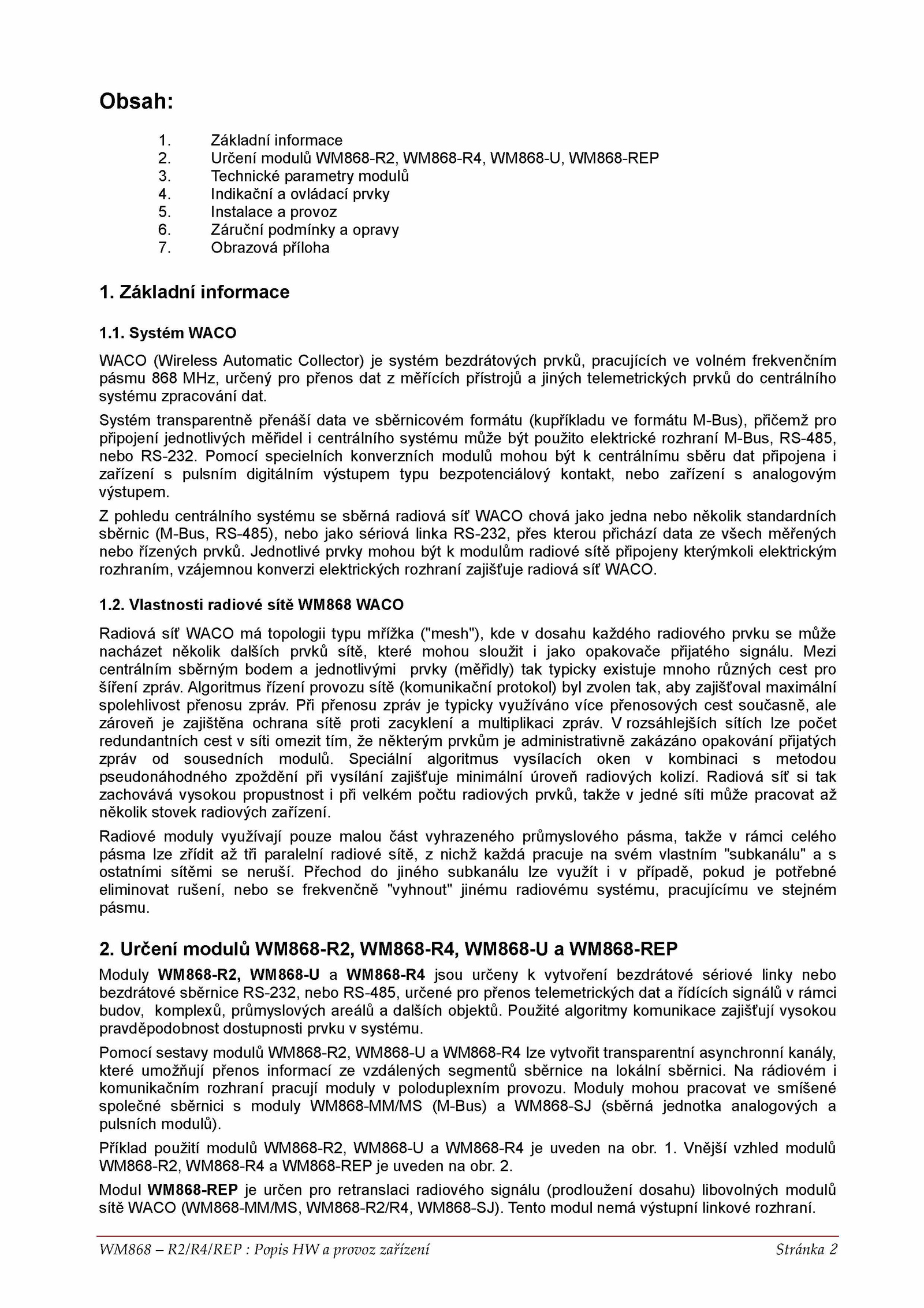

1. Pomocí sestavy modulů WM868-R2, WM868-U WM868-R4 lze vytvořit transparentní asynchronní kanály, které umožňují přenos informací vzdálených segmentů sběrnice lokální sběrnici. Algoritmus řízení provozu sítě (komunikační protokol) byl zvolen tak, aby zajišťoval maximální spolehlivost přenosu zpráv. Radiová síť tak zachovává vysokou propustnost při velkém počtu radiových prvků, takže jedné síti může pracovat několik stovek radiových zařízení. rádiovém komunikačním rozhraní pracují moduly poloduplexním provozu.1. Příklad použití modulů WM868-R2, WM868-U WM868-R4 uveden obr.2. WM868 R2/R4/REP Popis provoz zařízení Stránka 2
. Moduly mohou pracovat smíšené společné sběrnici moduly WM868-MM/MS (M-Bus) WM868-SJ (sběrná jednotka analogových pulsních modulů). Vnější vzhled modulů WM868-R2, WM868-R4 WM868-REP uveden obr. Základní informace
1. Modul WM868-REP určen pro retranslaci radiového signálu (prodloužení dosahu) libovolných modulů sítě WACO (WM868-MM/MS, WM868-R2/R4, WM868-SJ). Tento modul nemá výstupní linkové rozhraní. Při přenosu zpráv typicky využíváno více přenosových cest současně, ale zároveň zajištěna ochrana sítě proti zacyklení multiplikaci zpráv. rozsáhlejších sítích lze počet redundantních cest síti omezit tím, některým prvkům administrativně zakázáno opakování přijatých zpráv sousedních modulů. Vlastnosti radiové sítě WM868 WACO Radiová síť WACO topologii typu mřížka ("mesh"), kde dosahu každého radiového prvku může nacházet několik dalších prvků sítě, které mohou sloužit jako opakovače přijatého signálu. Systém WACO WACO (Wireless Automatic Collector) systém bezdrátových prvků, pracujících volném frekvenčním pásmu 868 MHz, určený pro přenos dat měřících přístrojů jiných telemetrických prvků centrálního systému zpracování dat. pohledu centrálního systému sběrná radiová síť WACO chová jako jedna nebo několik standardních sběrnic (M-Bus, RS-485), nebo jako sériová linka RS-232, přes kterou přichází data všech měřených nebo řízených prvků
