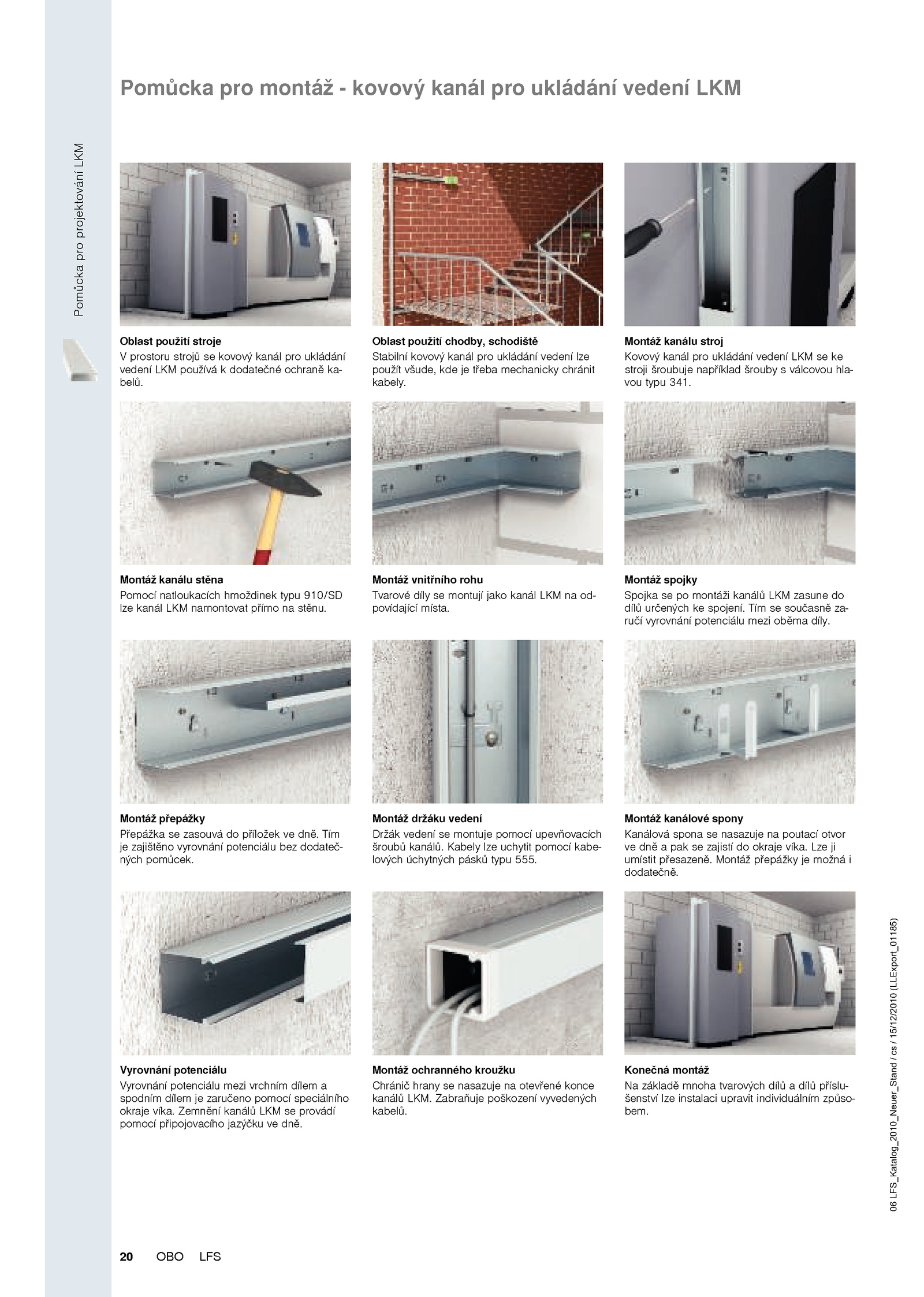

Montáž kanálu stroj Pomocí natloukacích hmoždinek typu 910/SD lze kanál LKM namontovat přímo stěnu.OBO LFS 06LFS_Katalog_2010_Neuer_Stand/cs/15/12/2010(LLExport_01185) Pomůcka pro montáž kovový kanál pro ukládání vedení LKM PomůckaproprojektováníLKM V prostoru strojů kovový kanál pro ukládání vedení LKM používá dodatečné ochraně ka- belů. Montáž ochranného kroužku Na základě mnoha tvarových dílů dílů příslu- šenství lze instalaci upravit individuálním způso- bem. Montáž spojky Přepážka zasouvá příložek dně. Montáž držáku vedení Kanálová spona nasazuje poutací otvor ve dně pak zajistí okraje víka. Montáž kanálu stěna Tvarové díly montují jako kanál LKM od- povídající místa. Montáž přepážky možná i dodatečně. Zabraňuje poškození vyvedených kabelů. Lze ji umístit přesazeně. Montáž kanálové spony Vyrovnání potenciálu mezi vrchním dílem a spodním dílem zaručeno pomocí speciálního okraje víka. Konečná montáž . Kabely lze uchytit pomocí kabe- lových úchytných pásků typu 555. Oblast použití chodby, schodiště Kovový kanál pro ukládání vedení LKM ke stroji šroubuje například šrouby válcovou hla- vou typu 341. Tím současně za- ručí vyrovnání potenciálu mezi oběma díly. Oblast použití stroje Stabilní kovový kanál pro ukládání vedení lze použít všude, kde třeba mechanicky chránit kabely. Montáž přepážky Držák vedení montuje pomocí upevňovacích šroubů kanálů. Zemnění kanálů LKM provádí pomocí připojovacího jazýčku dně. Vyrovnání potenciálu Chránič hrany nasazuje otevřené konce kanálů LKM. Tím je zajištěno vyrovnání potenciálu bez dodateč- ných pomůcek. Montáž vnitřního rohu Spojka montáži kanálů LKM zasune do dílů určených spojení
