Manuál pro realizaci tras s funkční integritou při požáru

Vydal: ARKYS, s.r.o.

Strana 13 z 40







Poznámky redaktora

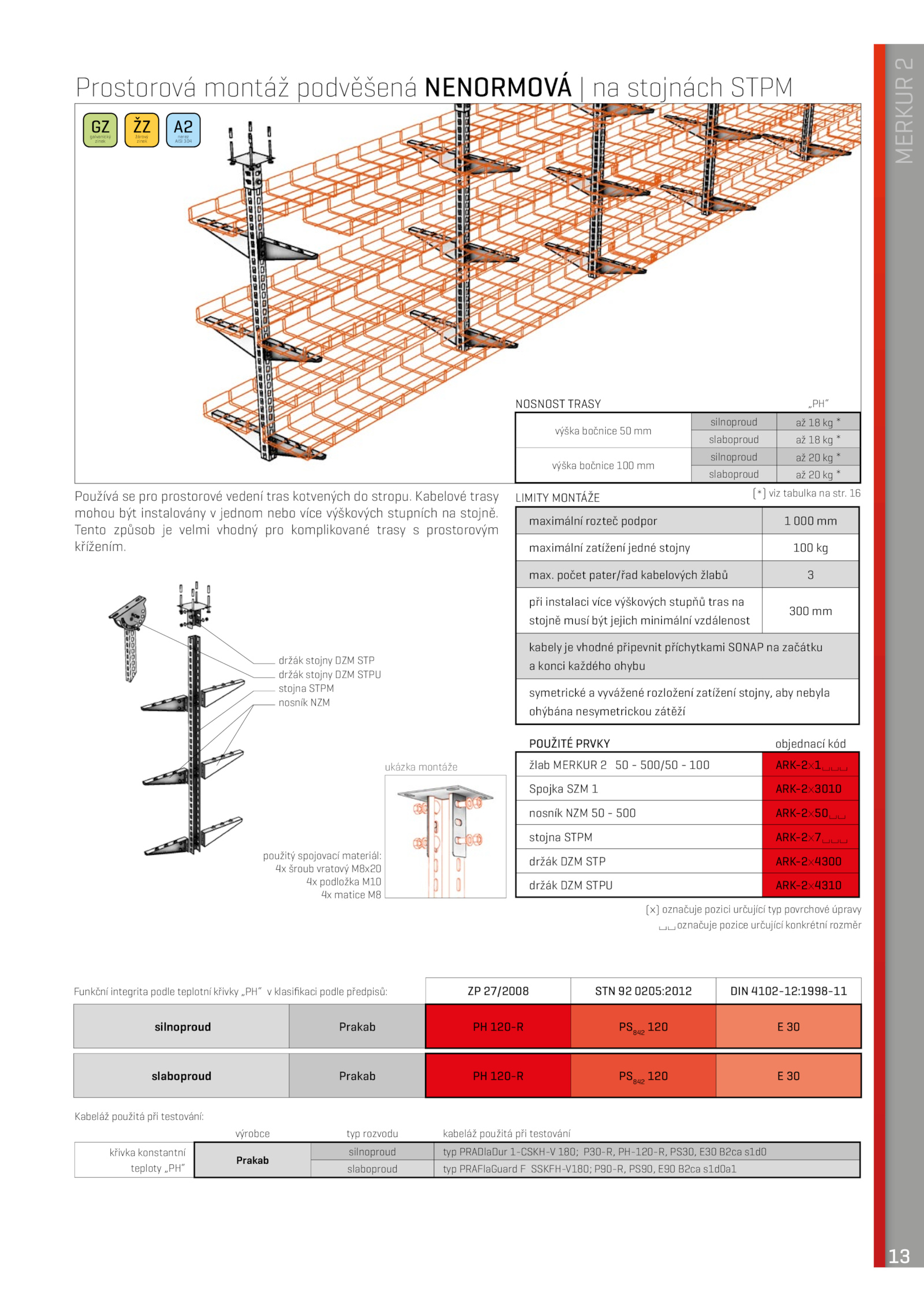

Tento způsob velmi vhodný pro komplikované trasy prostorovým křížením.Limity montáže maximální rozteč podpor 000 mm maximální zatížení jedné stojny 100 kg max. Kabelové trasy mohou být instalovány jednom nebo více výškových stupních stojně. nosnost trasy „PH“ výška bočnice mm silnoproud * slaboproud * výška bočnice 100 mm silnoproud * slaboproud * Funkční integrita podle teplotní křivky „PH“ klasifikaci podle předpisů: 27/2008 STN 0205:2012 DIN 4102-12:1998-11 silnoproud Prakab 120-R PS842 120 30 slaboproud Prakab 120-R PS842 120 30 (*) viz tabulka str. počet pater/řad kabelových žlabů 3 při instalaci více výškových stupňů tras na stojně musí být jejich minimální vzdálenost 300 mm kabely vhodné připevnit příchytkami SONAP začátku a konci každého ohybu symetrické vyvážené rozložení zatížení stojny, aby nebyla ohýbána nesymetrickou zátěží použité prvky objednací kód žlab MERKUR 500/50 100 ARK-2x1 Spojka SZM ARK-2x3010 nosník NZM 500 ARK-2x50 stojna STPM ARK-2x7 držák DZM STP ARK-2x4300 držák DZM STPU ARK-2x4310 (x) označuje pozici určující typ povrchové úpravy označuje pozice určující konkrétní rozměr držák stojny DZM STPU držák stojny DZM STP stojna STPM nosník NZM ukázka montáže použitý spojovací materiál: 4x šroub vratový M8x20 4x podložka M10 4x matice M8 Prostorová montáž podvěšená nenormová stojnách STPM Používá pro prostorové vedení tras kotvených stropu. 16 Kabeláž použitá při testování: výrobce typ rozvodu kabeláž použitá při testování křivka konstantní teploty „PH“ Prakab silnoproud typ PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0 slaboproud typ PRAFlaGuard SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1 GZ galvanický zinek ŽZ žárový zinek A2 nerez AISI 304 13 MERKUR 2
