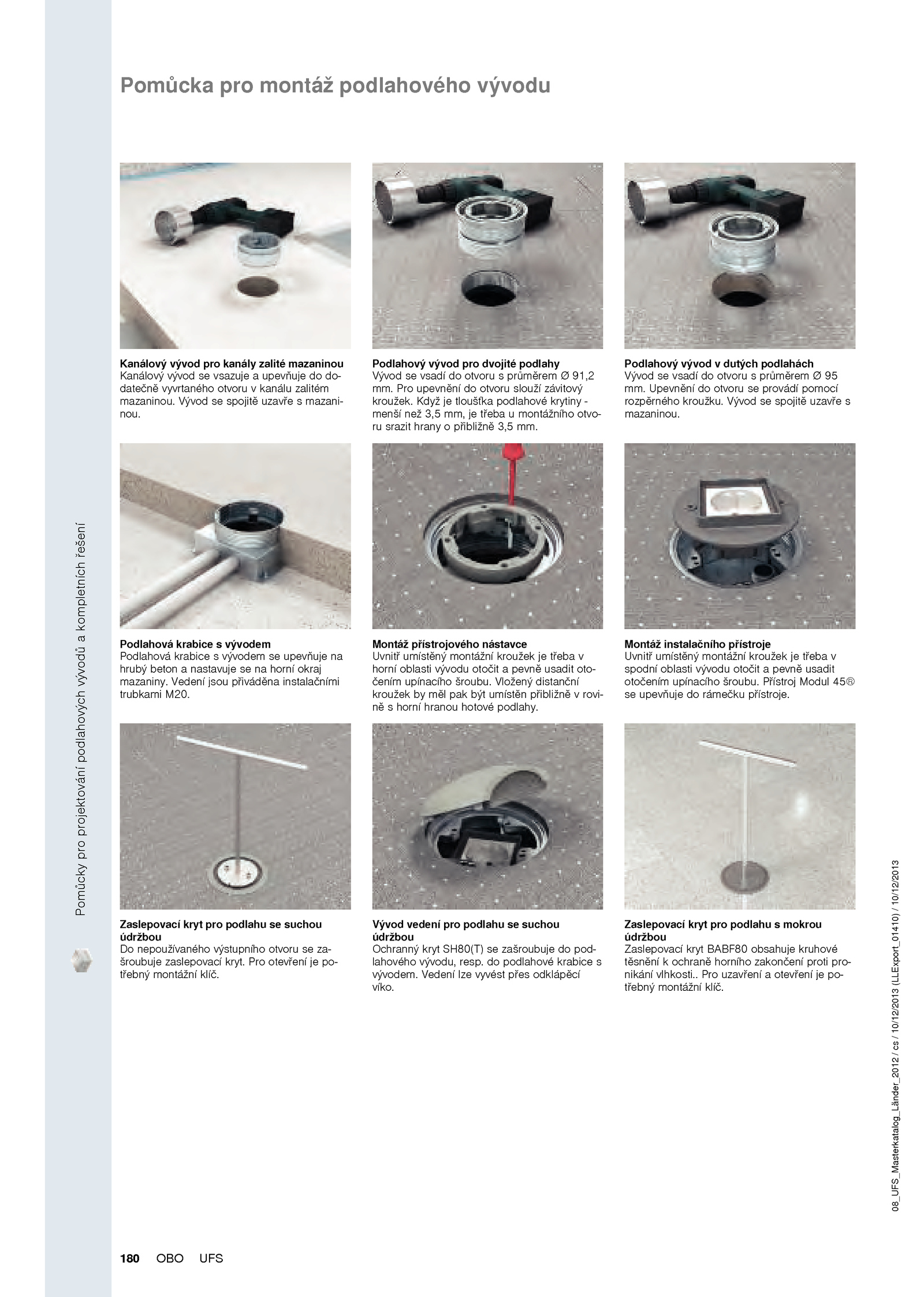

Zaslepovací kryt pro podlahu mokrou údržbou Zaslepovací kryt BABF80 obsahuje kruhové těsnění ochraně horního zakončení proti pro- nikání vlhkosti. Podlahová krabice vývodem Podlahová krabice vývodem upevňuje na hrubý beton nastavuje horní okraj mazaniny. Podlahový vývod dutých podlahách Vývod vsadí otvoru průměrem 95 mm. Vedení lze vyvést přes odklápěcí víko. podlahové krabice s vývodem. Upevnění otvoru provádí pomocí rozpěrného kroužku. Vložený distanční kroužek měl pak být umístěn přibližně rovi- ně horní hranou hotové podlahy. Pro otevření po- třebný montážní klíč. Přístroj Modul 45® se upevňuje rámečku přístroje.Pomůckyproprojektovánípodlahovýchvývodůakompletníchřešení 180 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Pomůcka pro montáž podlahového vývodu Kanálový vývod pro kanály zalité mazaninou Kanálový vývod vsazuje upevňuje do- datečně vyvrtaného otvoru kanálu zalitém mazaninou. Zaslepovací kryt pro podlahu suchou údržbou Do nepoužívaného výstupního otvoru za- šroubuje zaslepovací kryt. Pro uzavření otevření po- třebný montážní klíč. Vývod spojitě uzavře s mazaninou. Pro upevnění otvoru slouží závitový kroužek. Vývod spojitě uzavře mazani- nou. Montáž přístrojového nástavce Uvnitř umístěný montážní kroužek třeba v horní oblasti vývodu otočit pevně usadit oto- čením upínacího šroubu. Když tloušťka podlahové krytiny - menší než 3,5 mm, třeba montážního otvo- ru srazit hrany přibližně 3,5 mm. . Vedení jsou přiváděna instalačními trubkami M20. Vývod vedení pro podlahu suchou údržbou Ochranný kryt SH80(T) zašroubuje pod- lahového vývodu, resp. Montáž instalačního přístroje Uvnitř umístěný montážní kroužek třeba v spodní oblasti vývodu otočit pevně usadit otočením upínacího šroubu. Podlahový vývod pro dvojité podlahy Vývod vsadí otvoru průměrem 91,2 mm.
