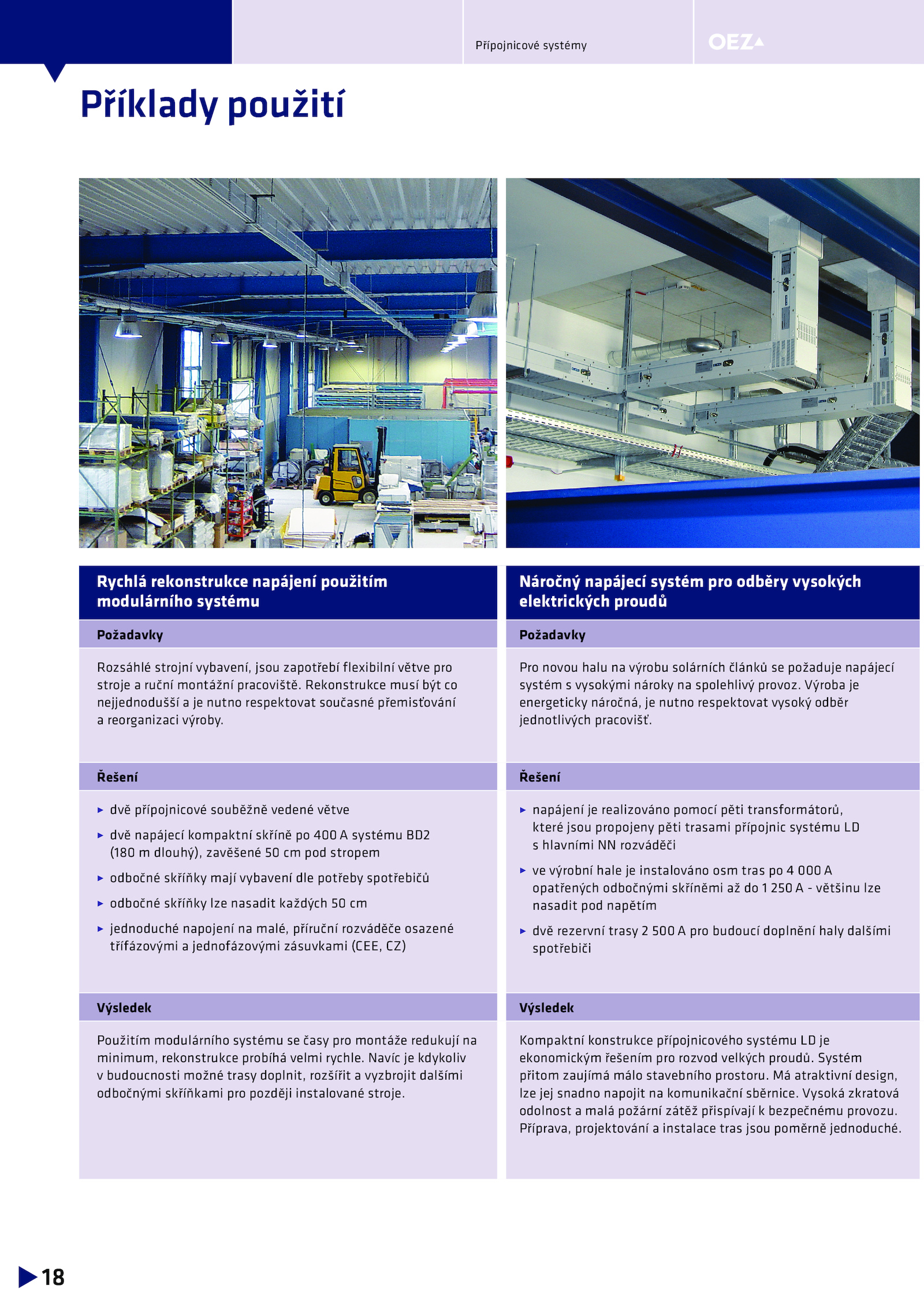

Příklady použití
Rychlá rekonstrukce napájení použitím
modulárního systému
Náročný napájecí systém pro odběry vysokých
elektrických proudů
Požadavky Požadavky
Rozsáhlé strojní vybavení, jsou zapotřebí flexibilní větve pro
stroje ruční montážní pracoviště. Navíc kdykoliv
v budoucnosti možné trasy doplnit, rozšířit vyzbrojit dalšími
odbočnými skříňkami pro později instalované stroje.
Příprava, projektování instalace tras jsou poměrně jednoduché.
Pro novou halu výrobu solárních článků požaduje napájecí
systém vysokými nároky spolehlivý provoz. Výroba je
energeticky náročná, nutno respektovat vysoký odběr
jednotlivých pracovišť.
Kompaktní konstrukce přípojnicového systému je
ekonomickým řešením pro rozvod velkých proudů. Vysoká zkratová
odolnost malá požární zátěž přispívají bezpečnému provozu.
18
Přípojnicové systémy
. atraktivní design,
lze jej snadno napojit komunikační sběrnice. Systém
přitom zaujímá málo stavebního prostoru.
Řešení Řešení
dvě přípojnicové souběžně vedené větve
dvě napájecí kompaktní skříně 400 systému BD2
(180 dlouhý), zavěšené pod stropem
odbočné skříňky mají vybavení dle potřeby spotřebičů
odbočné skříňky lze nasadit každých cm
jednoduché napojení malé, příruční rozváděče osazené
třífázovými jednofázovými zásuvkami (CEE, CZ)
napájení realizováno pomocí pěti transformátorů,
které jsou propojeny pěti trasami přípojnic systému LD
s hlavními rozváděči
výrobní hale instalováno osm tras 000 A
opatřených odbočnými skříněmi 250 většinu lze
nasadit pod napětím
dvě rezervní trasy 500 pro budoucí doplnění haly dalšími
spotřebiči
Výsledek Výsledek
Použitím modulárního systému časy pro montáže redukují na
minimum, rekonstrukce probíhá velmi rychle. Rekonstrukce musí být co
nejjednodušší nutno respektovat současné přemisťování
a reorganizaci výroby
