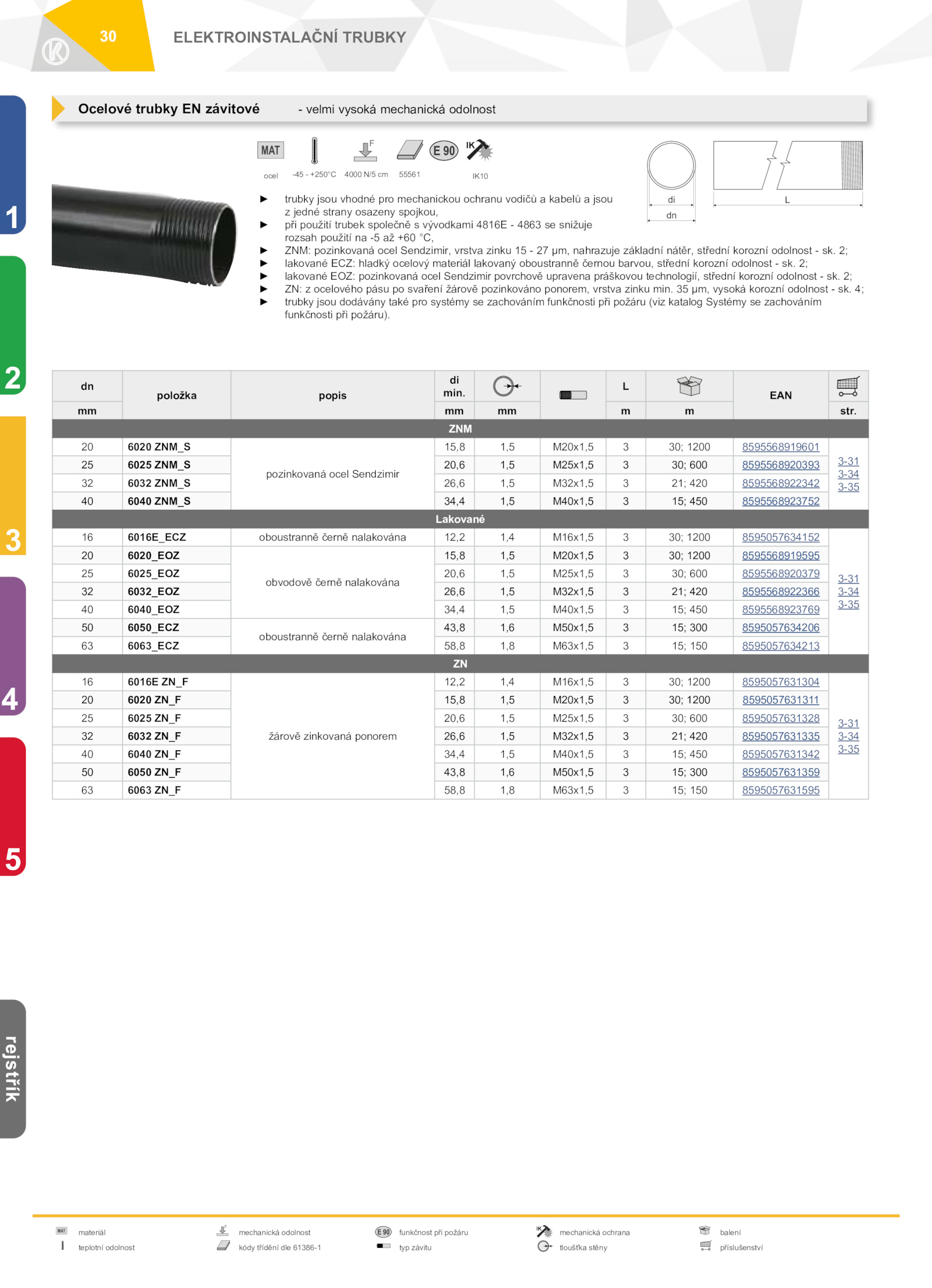

ELEKTROINSTALAČNÍ TRUBKY
3
Ocelové trubky závitové velmi vysoká mechanická odolnost
►
trubky jsou vhodné pro mechanickou ochranu vodičů kabelů jsou
z jedné strany osazeny spojkou,
►
při použití trubek společně vývodkami 4816E 4863 snižuje
rozsah použití +60 °C,
►
ZNM: pozinkovaná ocel Sendzimir, vrstva zinku μm, nahrazuje základní nátěr, střední korozní odolnost sk. μm, vysoká korozní odolnost sk. 2;
►
ZN: ocelového pásu svaření žárově pozinkováno ponorem, vrstva zinku min. 2;
►
lakované EOZ: pozinkovaná ocel Sendzimir povrchově upravena práškovou technologií, střední korozní odolnost sk. 2;
►
lakované ECZ: hladký ocelový materiál lakovaný oboustranně černou barvou, střední korozní odolnost sk. 4;
►
trubky jsou dodávány také pro systémy zachováním funkčnosti při požáru (viz katalog Systémy zachováním
funkčnosti při požáru).
materiál mechanická odolnost funkčnost při požáru mechanická ochrana balení
teplotní odolnost kódy třídění dle 61386-1 typ závitu tloušťka stěny příslušenství
dn
položka popis
di
min.
L
EAN
mm str.
ZNM
20 6020 ZNM_S
pozinkovaná ocel Sendzimir
15,8 1,5 M20x1,5 30; 1200 8595568919601
3-31
3-34
3-35
25 6025 ZNM_S 20,6 1,5 M25x1,5 30; 600 8595568920393
32 6032 ZNM_S 26,6 1,5 M32x1,5 21; 420 8595568922342
40 6040 ZNM_S 34,4 1,5 M40x1,5 15; 450 8595568923752
Lakované
16 6016E_ECZ oboustranně černě nalakována 12,2 1,4 M16x1,5 30; 1200 8595057634152
3-31
3-34
3-35
20 6020_EOZ
obvodově černě nalakována
15,8 1,5 M20x1,5 30; 1200 8595568919595
25 6025_EOZ 20,6 1,5 M25x1,5 30; 600 8595568920379
32 6032_EOZ 26,6 1,5 M32x1,5 21; 420 8595568922366
40 6040_EOZ 34,4 1,5 M40x1,5 15; 450 8595568923769
50 6050_ECZ
oboustranně černě nalakována
43,8 1,6 M50x1,5 15; 300 8595057634206
63 6063_ECZ 58,8 1,8 M63x1,5 15; 150 8595057634213
ZN
16 6016E ZN_F
žárově zinkovaná ponorem
12,2 1,4 M16x1,5 30; 1200 8595057631304
3-31
3-34
3-35
20 6020 ZN_F 15,8 1,5 M20x1,5 30; 1200 8595057631311
25 6025 ZN_F 20,6 1,5 M25x1,5 30; 600 8595057631328
32 6032 ZN_F 26,6 1,5 M32x1,5 21; 420 8595057631335
40 6040 ZN_F 34,4 1,5 M40x1,5 15; 450 8595057631342
50 6050 ZN_F 43,8 1,6 M50x1,5 15; 300 8595057631359
63 6063 ZN_F 58,8 1,8 M63x1,5 15; 150 8595057631595
ocel -45 +250°C 4000 N/5 55561 IK10
