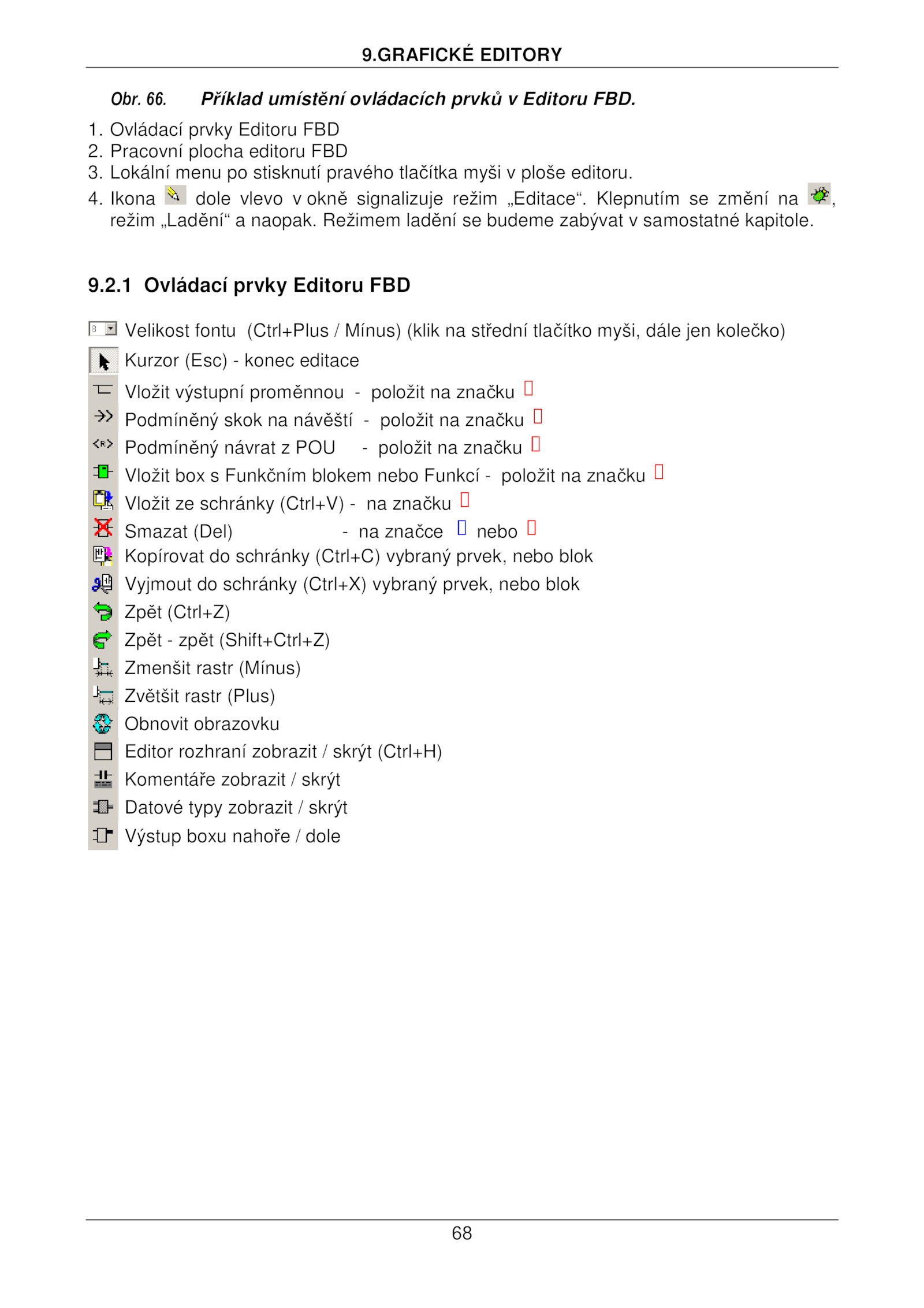

1.GRAFICKÉ EDITORY
68
Obr. Pracovní plocha editoru FBD
3. Ovládací prvky Editoru FBD
2. Lokální menu stisknutí pravého tlačítka myši ploše editoru.9.2.
9. 66. Režimem ladění budeme zabývat samostatné kapitole. Příklad umístění ovládacích prvků Editoru FBD.1 Ovládací prvky Editoru FBD
Velikost fontu (Ctrl+Plus Mínus) (klik střední tlačítko myši, dále jen kolečko)
Kurzor (Esc) konec editace
Vložit výstupní proměnnou položit značku
Podmíněný skok návěští položit značku
Podmíněný návrat POU položit značku
Vložit box Funkčním blokem nebo Funkcí položit značku
Vložit schránky (Ctrl+V) značku
Smazat (Del) značce nebo
Kopírovat schránky (Ctrl+C) vybraný prvek, nebo blok
Vyjmout schránky (Ctrl+X) vybraný prvek, nebo blok
Zpět (Ctrl+Z)
Zpět zpět (Shift+Ctrl+Z)
Zmenšit rastr (Mínus)
Zvětšit rastr (Plus)
Obnovit obrazovku
Editor rozhraní zobrazit skrýt (Ctrl+H)
Komentáře zobrazit skrýt
Datové typy zobrazit skrýt
Výstup boxu nahoře dole
.
4. Ikona dole vlevo okně signalizuje režim „Editace“. Klepnutím změní ,
režim „Ladění“ naopak
