ZAČÍNÁME PROSTŘEDÍ MOSAIC
13

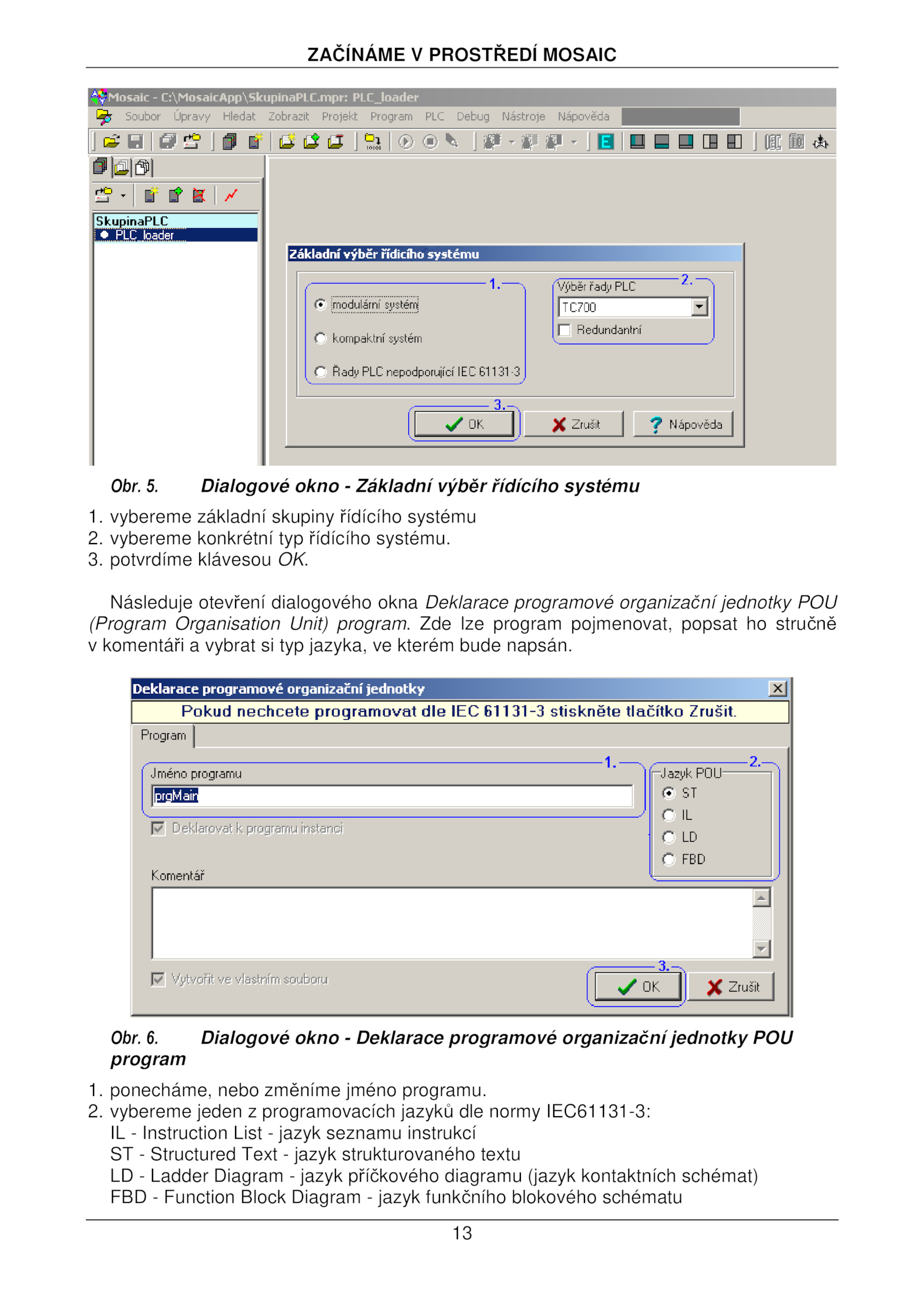

Obr. vybereme jeden programovacích jazyků dle normy IEC61131-3:
IL Instruction List jazyk seznamu instrukcí
ST Structured Text jazyk strukturovaného textu
LD Ladder Diagram jazyk příčkového diagramu (jazyk kontaktních schémat)
FBD Function Block Diagram jazyk funkčního blokového schématu
.
Obr. vybereme konkrétní typ řídícího systému. Zde lze program pojmenovat, popsat stručně
v komentáři vybrat typ jazyka, kterém bude napsán. ponecháme, nebo změníme jméno programu.
2.
Následuje otevření dialogového okna Deklarace programové organizační jednotky POU
(Program Organisation Unit) program. Dialogové okno Základní výběr řídícího systému
1. potvrdíme klávesou OK. Dialogové okno Deklarace programové organizační jednotky POU
program
1. vybereme základní skupiny řídícího systému
2.
3
