.THE WIRING CLAMPING EXPERTS
416

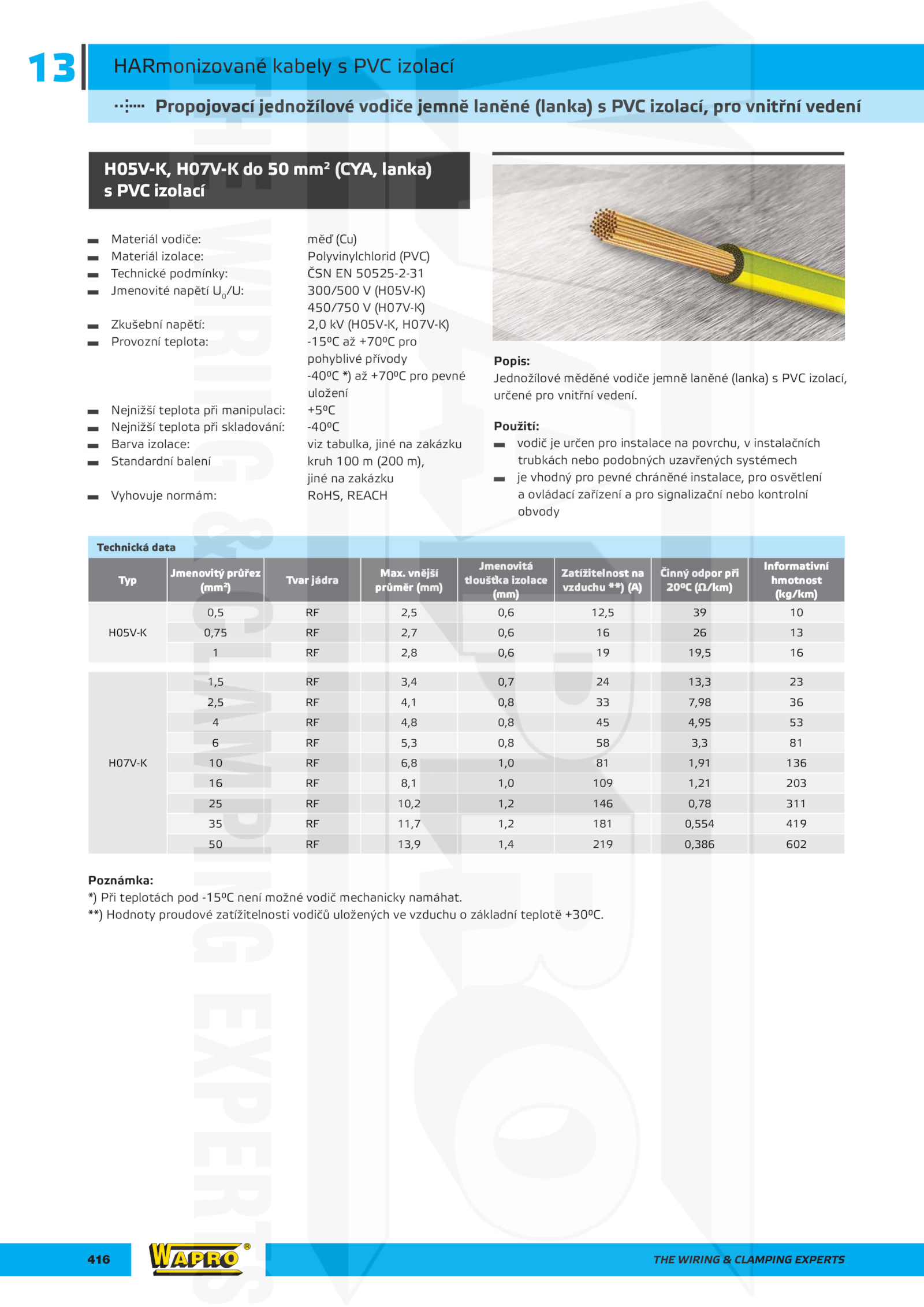

HARmonizované kabely PVC izolací
13
H05V-K, H07V-K mm2
(CYA, lanka)
s PVC izolací
Technická data
Typ
Jmenovitý průřez
(mm2
)
Tvar jádra
Max.
Použití:
vodič určen pro instalace povrchu, instalačních
trubkách nebo podobných uzavřených systémech
je vhodný pro pevné chráněné instalace, pro osvětlení
a ovládací zařízení pro signalizační nebo kontrolní
obvody
Propojovací jednožílové vodiče jemně laněné (lanka) PVC izolací, pro vnitřní vedení
Materiál vodiče: měď (Cu)
Materiál izolace: Polyvinylchlorid (PVC)
Technické podmínky: ČSN 50525-2-31
Jmenovité napětí U0
/U: 300/500 (H05V-K)
450/750 (H07V-K)
Zkušební napětí: 2,0 (H05V-K, H07V-K)
Provozní teplota: -15°C +70°C pro
pohyblivé přívody
-40°C +70°C pro pevné
uložení
Nejnižší teplota při manipulaci: +5°C
Nejnižší teplota při skladování: -40°C
Barva izolace: viz tabulka, jiné zakázku
Standardní balení kruh 100 (200 m),
jiné zakázku
Vyhovuje normám: RoHS, REACH
Poznámka:
*) Při teplotách pod -15°C není možné vodič mechanicky namáhat. vnější
průměr (mm)
Jmenovitá
tloušťka izolace
(mm)
Zatížitelnost na
vzduchu **) (A)
Činný odpor při
20°C (Ω/km)
Informativní
hmotnost
(kg/km)
H05V-K
0,5 2,5 0,6 12,5 10
0,75 2,7 0,6 13
1 2,8 0,6 19,5 16
H07V-K
1,5 3,4 0,7 13,3 23
2,5 4,1 0,8 7,98 36
4 4,8 0,8 4,95 53
6 5,3 0,8 3,3 81
10 6,8 1,0 1,91 136
16 8,1 1,0 109 1,21 203
25 10,2 1,2 146 0,78 311
35 11,7 1,2 181 0,554 419
50 13,9 1,4 219 0,386 602
Popis:
Jednožílové měděné vodiče jemně laněné (lanka) PVC izolací,
určené pro vnitřní vedení.
**) Hodnoty proudové zatížitelnosti vodičů uložených vzduchu základní teplotě +30°C
