WDT3-030-XX-Y 1/8 3,0 1,0 1,00 0,5 1,22 100
WDT3-048-XX-Y 3/16 4,8 1,5 1,00 0,5 1,22 100
WDT3-060-XX-Y 1/4 6,0 2,0 1,00 0,5 1,22 100
WDT3-090-XX-Y 3/8 9,0 3,0 1,40 0,6 1,22 50
WDT3-120-XX-Y 1/2 12,0 4,0 1,60 0,8 1,22 50
WDT3-190-XX-Y 3/4 19,0 6,0 2,15 0,8 1,22 50
WDT3-240-XX-Y 24,0 8,0 2,40 1,0 1,22 50
WDT3-300-XX-Y 11/4
30,0 10,0 2,40 1,0 1,22 50
WDT3-400-XX-Y 11/2
40,0 13,0 2,40 1,0 1,22 -
WDT3-500-XX-Y 50,0 19,0 2,40 1,0 1,22 -
Označení barvy XX
Barva Identifikační číslo barvy XX
Černá 00
Červená 02
Modrá 06
Příklad typového označení teplem smrštitelné trubice černé barvy
o průměru 4,8 mm, kusy délce 1,22 m
WDT3 048 2
Identifikace formy balení Y
Druh balení Identifikační číslo balení Y
Cívka 1
Kus délce 1,22 (standard) 2

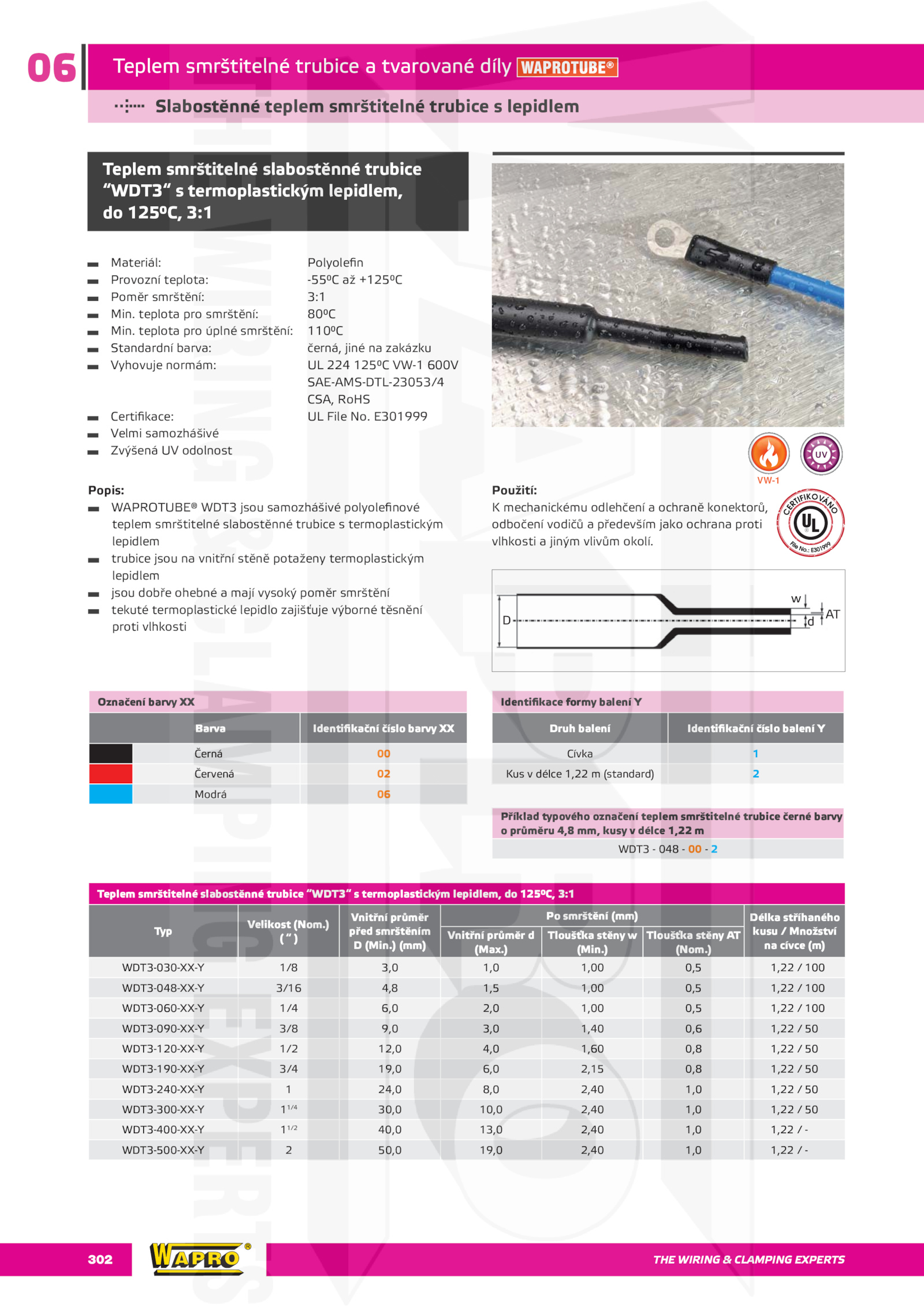

Teplem smrštitelné slabostěnné trubice
“WDT3“ termoplastickým lepidlem,
do 125°C, 3:1
Popis:
WAPROTUBE® WDT3 jsou samozhášivé polyolefinové
teplem smrštitelné slabostěnné trubice termoplastickým
lepidlem
trubice jsou vnitřní stěně potaženy termoplastickým
lepidlem
jsou dobře ohebné mají vysoký poměr smrštění
tekuté termoplastické lepidlo zajišťuje výborné těsnění
proti vlhkosti
Použití:
K mechanickému odlehčení ochraně konektorů,
odbočení vodičů především jako ochrana proti
vlhkosti jiným vlivům okolí.
d
D
w
AT
Slabostěnné teplem smrštitelné trubice lepidlem
VW-1
.)
( )
Vnitřní průměr
před smrštěním
D (Min. teplota pro smrštění: 80°C
Min. E301999
Velmi samozhášivé
Zvýšená odolnost
Teplem smrštitelné slabostěnné trubice “WDT3“ termoplastickým lepidlem, 125°C, 3:1
Typ
Velikost (Nom.THE WIRING CLAMPING EXPERTS
302
Teplem smrštitelné trubice tvarované díly
06 WAPROTUBE®
Materiál: Polyolefin
Provozní teplota: -55°C +125°C
Poměr smrštění: 3:1
Min. teplota pro úplné smrštění: 110°C
Standardní barva: černá, jiné zakázku
Vyhovuje normám: 224 125°C VW-1 600V
SAE-AMS-DTL-23053/4
CSA, RoHS
Certifikace: File No.)
Tloušťka stěny AT
(Nom.) (mm)
Po smrštění (mm) Délka stříhaného
kusu Množství
na cívce (m)
Vnitřní průměr d
(Max.)
Tloušťka stěny w
(Min
