E301999
Samozhášivé (kromě čiré barvy)
Popis:
WAPROTUBE® WSTZ2 jsou elastické slabostěnné
polyolefinové teplem smrštitelné trubice pro všeobecné
použití
výborná ohebnost mechanická pevnost

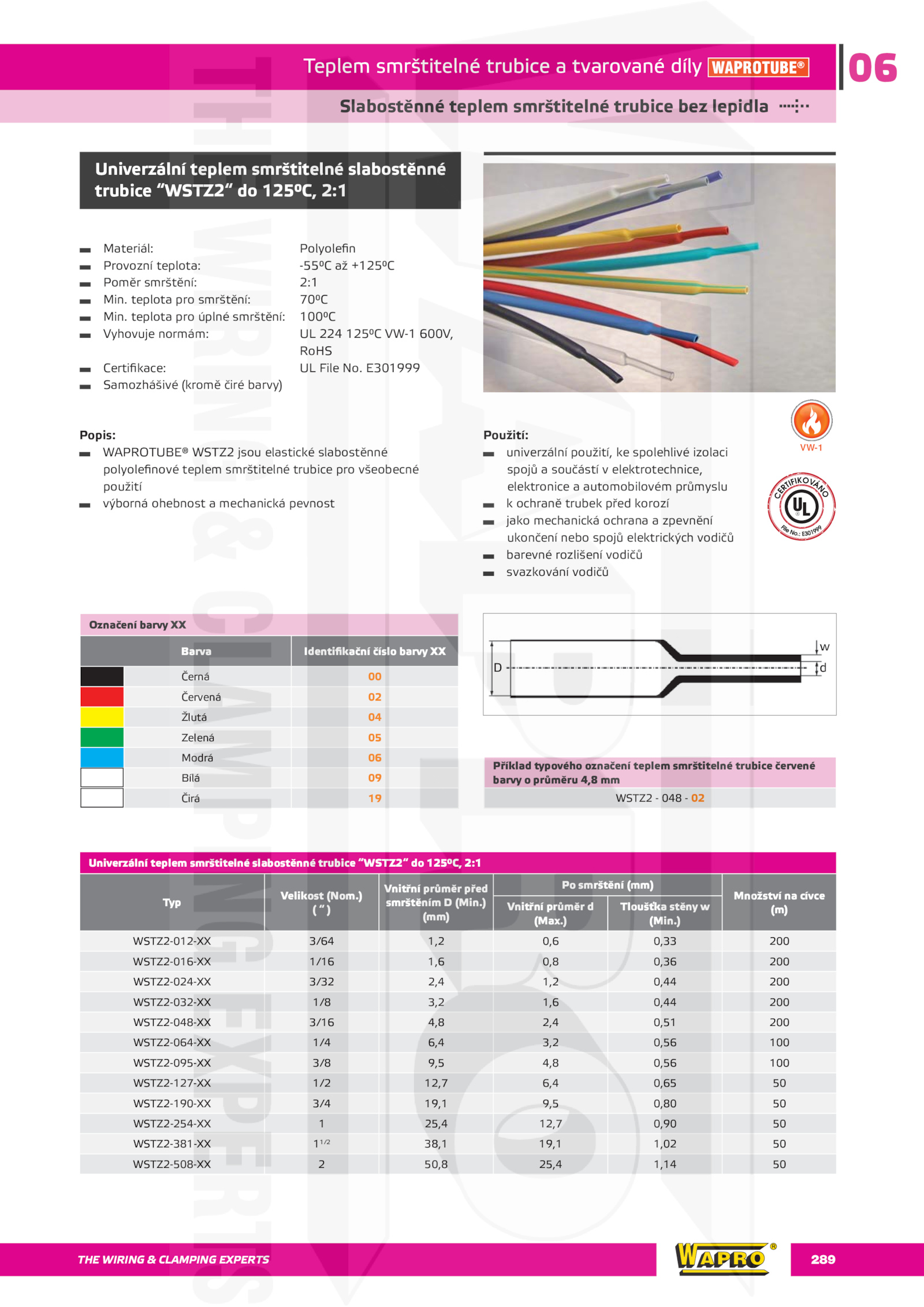

Univerzální teplem smrštitelné slabostěnné trubice “WSTZ2“ 125°C, 2:1
Typ
Velikost (Nom.)
(mm)
Po smrštění (mm)
Množství cívce
(m)
Vnitřní průměr d
(Max.THE WIRING CLAMPING EXPERTS 289
Teplem smrštitelné trubice tvarované díly 06
WAPROTUBE®
Materiál: Polyolefin
Provozní teplota: -55°C +125°C
Poměr smrštění: 2:1
Min.)
Tloušťka stěny w
(Min. teplota pro úplné smrštění: 100°C
Vyhovuje normám: 224 125°C VW-1 600V,
RoHS
Certifikace: File No.)
WSTZ2-012-XX 3/64 1,2 0,6 0,33 200
WSTZ2-016-XX 1/16 1,6 0,8 0,36 200
WSTZ2-024-XX 3/32 2,4 1,2 0,44 200
WSTZ2-032-XX 1/8 3,2 1,6 0,44 200
WSTZ2-048-XX 3/16 4,8 2,4 0,51 200
WSTZ2-064-XX 1/4 6,4 3,2 0,56 100
WSTZ2-095-XX 3/8 9,5 4,8 0,56 100
WSTZ2-127-XX 1/2 12,7 6,4 0,65 50
WSTZ2-190-XX 3/4 19,1 9,5 0,80 50
WSTZ2-254-XX 25,4 12,7 0,90 50
WSTZ2-381-XX 11/2
38,1 19,1 1,02 50
WSTZ2-508-XX 50,8 25,4 1,14 50
Označení barvy XX
Barva Identifikační číslo barvy XX
Černá 00
Červená 02
Žlutá 04
Zelená 05
Modrá 06
Bílá 09
Čirá 19
Příklad typového označení teplem smrštitelné trubice červené
barvy průměru 4,8 mm
WSTZ2 048 02
Univerzální teplem smrštitelné slabostěnné
trubice “WSTZ2“ 125°C, 2:1
d
D
w
Použití:
univerzální použití, spolehlivé izolaci
spojů součástí elektrotechnice,
elektronice automobilovém průmyslu
k ochraně trubek před korozí
jako mechanická ochrana zpevnění
ukončení nebo spojů elektrických vodičů
barevné rozlišení vodičů
svazkování vodičů
Slabostěnné teplem smrštitelné trubice bez lepidla
VW-1
. teplota pro smrštění: 70°C
Min.)
( )
Vnitřní průměr před
smrštěním (Min
