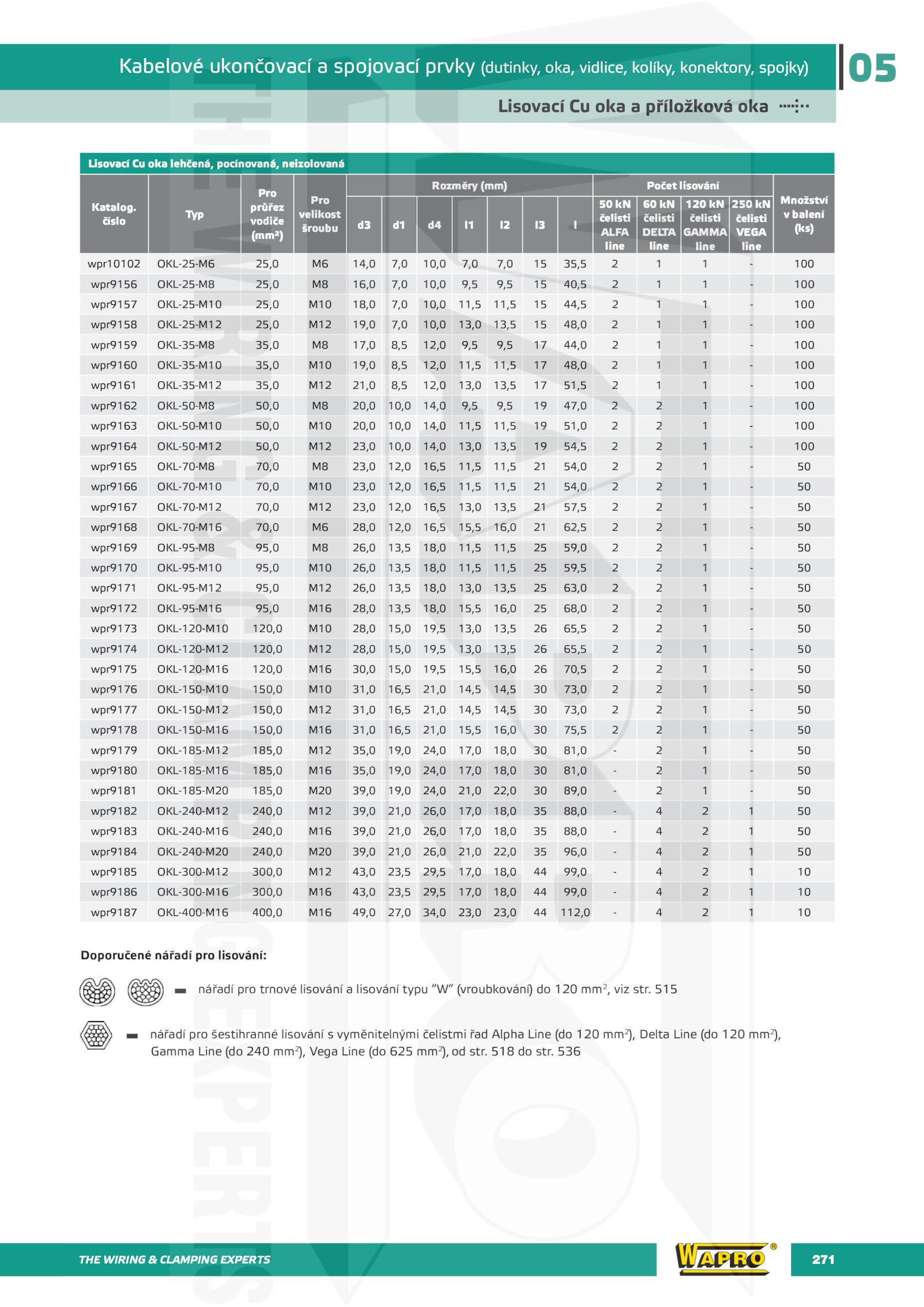

Lisovací oka příložková oka
Lisovací oka lehčená, pocínovaná, neizolovaná
Katalog.
číslo
Typ
Pro
průřez
vodiče
(mm²)
Pro
velikost
šroubu
Rozměry (mm) Počet lisování
Množství
v balení
(ks)
d3 l
50 kN
čelisti
ALFA
line
60 kN
čelisti
DELTA
line
120 kN
čelisti
GAMMA
line
250 kN
čelisti
VEGA
line
wpr10102 OKL-25-M6 25,0 14,0 7,0 10,0 7,0 7,0 35,5 100
wpr9156 OKL-25-M8 25,0 16,0 7,0 10,0 9,5 9,5 40,5 100
wpr9157 OKL-25-M10 25,0 M10 18,0 7,0 10,0 11,5 11,5 44,5 100
wpr9158 OKL-25-M12 25,0 M12 19,0 7,0 10,0 13,0 13,5 48,0 100
wpr9159 OKL-35-M8 35,0 17,0 8,5 12,0 9,5 9,5 44,0 100
wpr9160 OKL-35-M10 35,0 M10 19,0 8,5 12,0 11,5 11,5 48,0 100
wpr9161 OKL-35-M12 35,0 M12 21,0 8,5 12,0 13,0 13,5 51,5 100
wpr9162 OKL-50-M8 50,0 20,0 10,0 14,0 9,5 9,5 47,0 100
wpr9163 OKL-50-M10 50,0 M10 20,0 10,0 14,0 11,5 11,5 51,0 100
wpr9164 OKL-50-M12 50,0 M12 23,0 10,0 14,0 13,0 13,5 54,5 100
wpr9165 OKL-70-M8 70,0 23,0 12,0 16,5 11,5 11,5 54,0 50
wpr9166 OKL-70-M10 70,0 M10 23,0 12,0 16,5 11,5 11,5 54,0 50
wpr9167 OKL-70-M12 70,0 M12 23,0 12,0 16,5 13,0 13,5 57,5 50
wpr9168 OKL-70-M16 70,0 28,0 12,0 16,5 15,5 16,0 62,5 50
wpr9169 OKL-95-M8 95,0 26,0 13,5 18,0 11,5 11,5 59,0 50
wpr9170 OKL-95-M10 95,0 M10 26,0 13,5 18,0 11,5 11,5 59,5 50
wpr9171 OKL-95-M12 95,0 M12 26,0 13,5 18,0 13,0 13,5 63,0 50
wpr9172 OKL-95-M16 95,0 M16 28,0 13,5 18,0 15,5 16,0 68,0 50
wpr9173 OKL-120-M10 120,0 M10 28,0 15,0 19,5 13,0 13,5 65,5 50
wpr9174 OKL-120-M12 120,0 M12 28,0 15,0 19,5 13,0 13,5 65,5 50
wpr9175 OKL-120-M16 120,0 M16 30,0 15,0 19,5 15,5 16,0 70,5 50
wpr9176 OKL-150-M10 150,0 M10 31,0 16,5 21,0 14,5 14,5 73,0 50
wpr9177 OKL-150-M12 150,0 M12 31,0 16,5 21,0 14,5 14,5 73,0 50
wpr9178 OKL-150-M16 150,0 M16 31,0 16,5 21,0 15,5 16,0 75,5 50
wpr9179 OKL-185-M12 185,0 M12 35,0 19,0 24,0 17,0 18,0 81,0 50
wpr9180 OKL-185-M16 185,0 M16 35,0 19,0 24,0 17,0 18,0 81,0 50
wpr9181 OKL-185-M20 185,0 M20 39,0 19,0 24,0 21,0 22,0 89,0 50
wpr9182 OKL-240-M12 240,0 M12 39,0 21,0 26,0 17,0 18,0 88,0 50
wpr9183 OKL-240-M16 240,0 M16 39,0 21,0 26,0 17,0 18,0 88,0 50
wpr9184 OKL-240-M20 240,0 M20 39,0 21,0 26,0 21,0 22,0 96,0 50
wpr9185 OKL-300-M12 300,0 M12 43,0 23,5 29,5 17,0 18,0 99,0 10
wpr9186 OKL-300-M16 300,0 M16 43,0 23,5 29,5 17,0 18,0 99,0 10
wpr9187 OKL-400-M16 400,0 M16 49,0 27,0 34,0 23,0 23,0 112,0 10
nářadí pro šestihranné lisování vyměnitelnými čelistmi řad Alpha Line (do 120 mm2
), Delta Line (do 120 mm2
),
Gamma Line (do 240 mm2
), Vega Line (do 625 mm2
), str
