Kabelové ukončovací spojovací prvky (dutinky, oka, vidlice, kolíky, konektory, spojky)
05
Cu oka spojky lehčené šestihranné lisování
Průřez
(mm²)
lisování mechanické -
nářadí TAURUS
lisování lisování kN
čelisti ALFA Line čelisti DELTA Line
počet
lisování
šířka
nastavitelných
čelistí (mm)
TYP
počet
lisování
šířka
vyměnitelných
čelistí (mm)
TYP
počet
lisování
šířka
vyměnitelných
čelistí (mm)
6 311-A-CUL-6/35 312-D-CUL-6 10
10 311-A-CUL-10/50 312-D-CUL-10 10
16 311-A-CUL-16/70 312-D-CUL-16 10
25 311-A-CUL-25/95 312-D-CUL-25 10
35 311-A-CUL-6/35 312-D-CUL-35 10
50 311-A-CUL-10/50 312-D-CUL-50 5
70 311-A-CUL-16/70 312-D-CUL-70 5
95 311-A-CUL-25/95 312-D-CUL-95 5
120 311-A-CUL-120 312-D-CUL-120 5
150 311-A-CUL-150 312-D-CUL-150 5
185 312-D-CUL-185 5
240 312-D-CUL-240 5
300 312-D-CUL-300 5
400 -

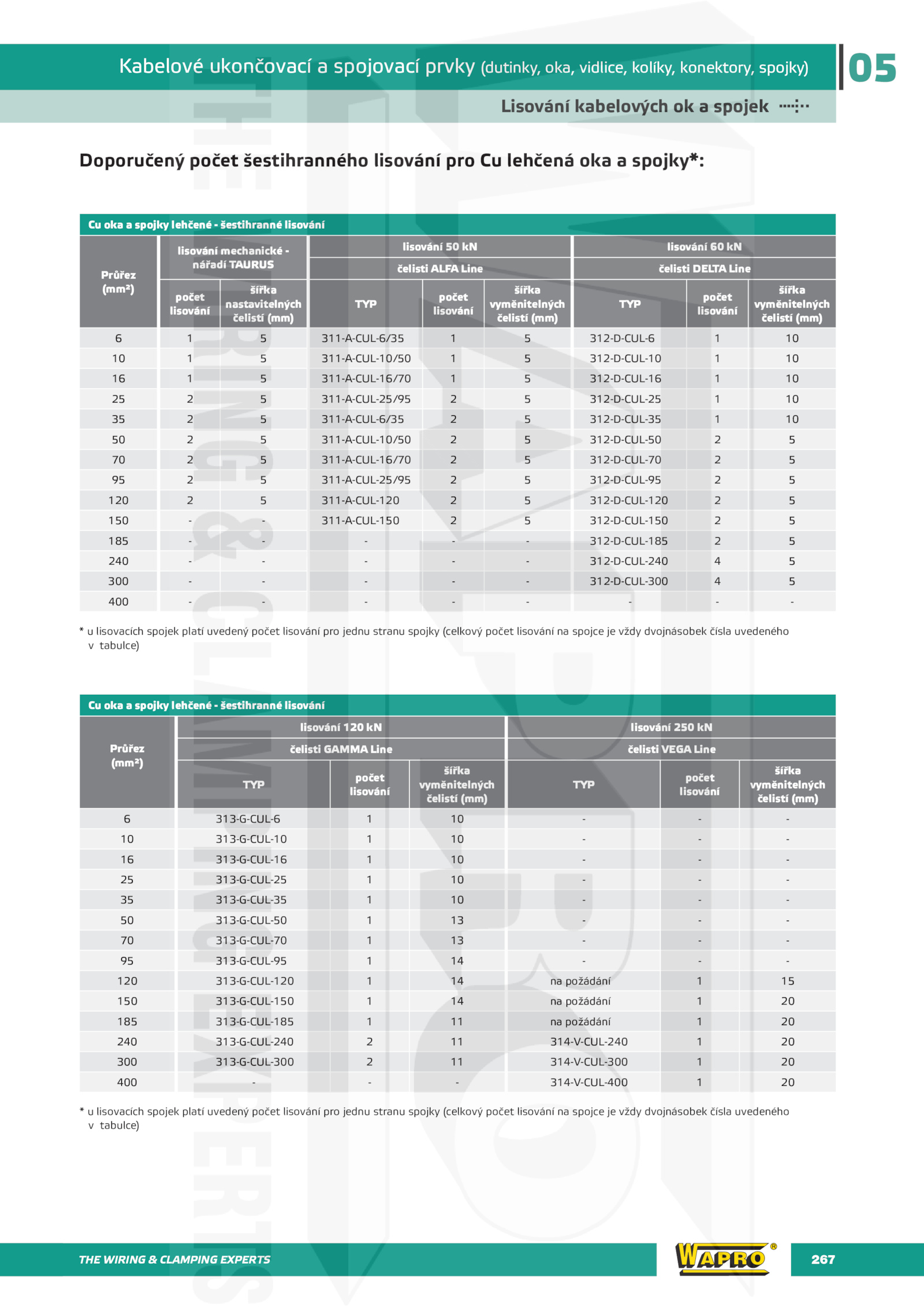

Doporučený počet šestihranného lisování pro lehčená oka spojky*:
* lisovacích spojek platí uvedený počet lisování pro jednu stranu spojky (celkový počet lisování spojce vždy dvojnásobek čísla uvedeného
v tabulce)
Cu oka spojky lehčené šestihranné lisování
Průřez
(mm²)
lisování 120 lisování 250 kN
čelisti GAMMA Line čelisti VEGA Line
TYP
počet
lisování
šířka
vyměnitelných
čelistí (mm)
TYP
počet
lisování
šířka
vyměnitelných
čelistí (mm)
6 313-G-CUL-6 -
10 313-G-CUL-10 -
16 313-G-CUL-16 -
25 313-G-CUL-25 -
35 313-G-CUL-35 -
50 313-G-CUL-50 -
70 313-G-CUL-70 -
95 313-G-CUL-95 -
120 313-G-CUL-120 požádání 15
150 313-G-CUL-150 požádání 20
185 313-G-CUL-185 požádání 20
240 313-G-CUL-240 314-V-CUL-240 20
300 313-G-CUL-300 314-V-CUL-300 20
400 314-V-CUL-400 20
* lisovacích spojek platí uvedený počet lisování pro jednu stranu spojky (celkový počet lisování spojce vždy dvojnásobek čísla uvedeného
v tabulce)
Lisování kabelových spojek
