číslo: wpr10279), trnové lisování 120 mm2
, viz str.číslo: wpr10429, wpr10430), trnové lisování 0,35 mm2
, viz str.THE WIRING CLAMPING EXPERTS 215

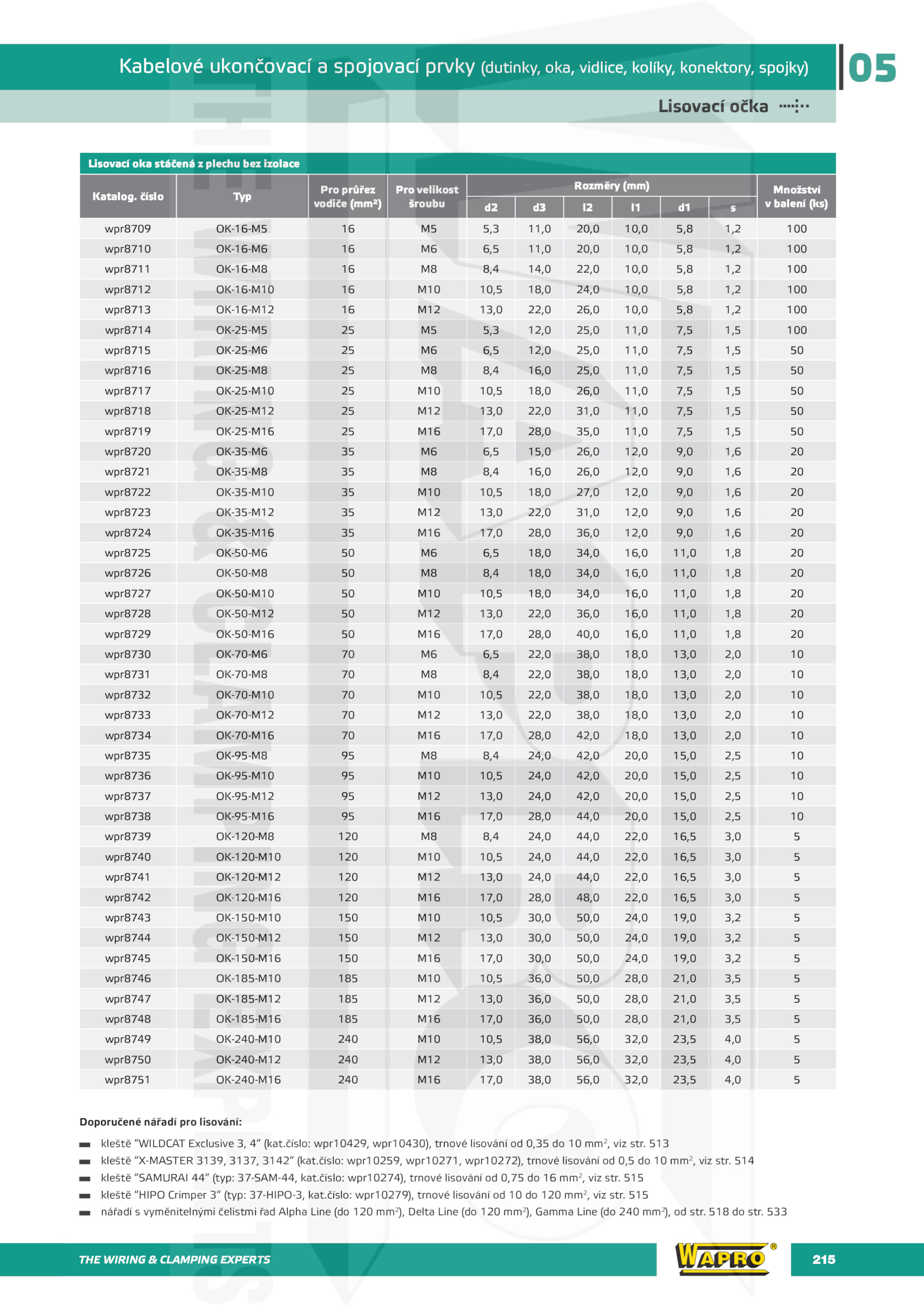

Kabelové ukončovací spojovací prvky (dutinky, oka, vidlice, kolíky, konektory, spojky)
05
Lisovací oka stáčená plechu bez izolace
Katalog. 533
. číslo Typ
Pro průřez
vodiče (mm²)
Pro velikost
šroubu
Rozměry (mm) Množství
v balení (ks)
d2 s
wpr8709 OK-16-M5 5,3 11,0 20,0 10,0 5,8 1,2 100
wpr8710 OK-16-M6 6,5 11,0 20,0 10,0 5,8 1,2 100
wpr8711 OK-16-M8 8,4 14,0 22,0 10,0 5,8 1,2 100
wpr8712 OK-16-M10 M10 10,5 18,0 24,0 10,0 5,8 1,2 100
wpr8713 OK-16-M12 M12 13,0 22,0 26,0 10,0 5,8 1,2 100
wpr8714 OK-25-M5 5,3 12,0 25,0 11,0 7,5 1,5 100
wpr8715 OK-25-M6 6,5 12,0 25,0 11,0 7,5 1,5 50
wpr8716 OK-25-M8 8,4 16,0 25,0 11,0 7,5 1,5 50
wpr8717 OK-25-M10 M10 10,5 18,0 26,0 11,0 7,5 1,5 50
wpr8718 OK-25-M12 M12 13,0 22,0 31,0 11,0 7,5 1,5 50
wpr8719 OK-25-M16 M16 17,0 28,0 35,0 11,0 7,5 1,5 50
wpr8720 OK-35-M6 6,5 15,0 26,0 12,0 9,0 1,6 20
wpr8721 OK-35-M8 8,4 16,0 26,0 12,0 9,0 1,6 20
wpr8722 OK-35-M10 M10 10,5 18,0 27,0 12,0 9,0 1,6 20
wpr8723 OK-35-M12 M12 13,0 22,0 31,0 12,0 9,0 1,6 20
wpr8724 OK-35-M16 M16 17,0 28,0 36,0 12,0 9,0 1,6 20
wpr8725 OK-50-M6 6,5 18,0 34,0 16,0 11,0 1,8 20
wpr8726 OK-50-M8 8,4 18,0 34,0 16,0 11,0 1,8 20
wpr8727 OK-50-M10 M10 10,5 18,0 34,0 16,0 11,0 1,8 20
wpr8728 OK-50-M12 M12 13,0 22,0 36,0 16,0 11,0 1,8 20
wpr8729 OK-50-M16 M16 17,0 28,0 40,0 16,0 11,0 1,8 20
wpr8730 OK-70-M6 6,5 22,0 38,0 18,0 13,0 2,0 10
wpr8731 OK-70-M8 8,4 22,0 38,0 18,0 13,0 2,0 10
wpr8732 OK-70-M10 M10 10,5 22,0 38,0 18,0 13,0 2,0 10
wpr8733 OK-70-M12 M12 13,0 22,0 38,0 18,0 13,0 2,0 10
wpr8734 OK-70-M16 M16 17,0 28,0 42,0 18,0 13,0 2,0 10
wpr8735 OK-95-M8 8,4 24,0 42,0 20,0 15,0 2,5 10
wpr8736 OK-95-M10 M10 10,5 24,0 42,0 20,0 15,0 2,5 10
wpr8737 OK-95-M12 M12 13,0 24,0 42,0 20,0 15,0 2,5 10
wpr8738 OK-95-M16 M16 17,0 28,0 44,0 20,0 15,0 2,5 10
wpr8739 OK-120-M8 120 8,4 24,0 44,0 22,0 16,5 3,0 5
wpr8740 OK-120-M10 120 M10 10,5 24,0 44,0 22,0 16,5 3,0 5
wpr8741 OK-120-M12 120 M12 13,0 24,0 44,0 22,0 16,5 3,0 5
wpr8742 OK-120-M16 120 M16 17,0 28,0 48,0 22,0 16,5 3,0 5
wpr8743 OK-150-M10 150 M10 10,5 30,0 50,0 24,0 19,0 3,2 5
wpr8744 OK-150-M12 150 M12 13,0 30,0 50,0 24,0 19,0 3,2 5
wpr8745 OK-150-M16 150 M16 17,0 30,0 50,0 24,0 19,0 3,2 5
wpr8746 OK-185-M10 185 M10 10,5 36,0 50,0 28,0 21,0 3,5 5
wpr8747 OK-185-M12 185 M12 13,0 36,0 50,0 28,0 21,0 3,5 5
wpr8748 OK-185-M16 185 M16 17,0 36,0 50,0 28,0 21,0 3,5 5
wpr8749 OK-240-M10 240 M10 10,5 38,0 56,0 32,0 23,5 4,0 5
wpr8750 OK-240-M12 240 M12 13,0 38,0 56,0 32,0 23,5 4,0 5
wpr8751 OK-240-M16 240 M16 17,0 38,0 56,0 32,0 23,5 4,0 5
Lisovací očka
Doporučené nářadí pro lisování:
kleště “WILDCAT Exclusive (kat.číslo: wpr10259, wpr10271, wpr10272), trnové lisování 0,5 mm2
, viz str. 515
nářadí vyměnitelnými čelistmi řad Alpha Line (do 120 mm2
), Delta Line (do 120 mm2
), Gamma Line (do 240 mm2
), str. 514
kleště “SAMURAI 44“ (typ: 37-SAM-44, kat. 518 str.číslo: wpr10274), trnové lisování 0,75 mm2
, viz str. 515
kleště “HIPO Crimper (typ: 37-HIPO-3, kat. 513
kleště “X-MASTER 3139, 3137, 3142“ (kat
