Kabelové ukončovací spojovací prvky (dutinky, oka, vidlice, kolíky, konektory, spojky)
05
Vodič: Lisování:
SPRÁVNĚ ODIZOLOVANÝ VODIČ SPRÁVNĚ NALISOVANÝ KONEKTOR
Vodič přesahuje izolaci
přibližně mm
Kód barvy značení
Zesílení 1,5 mm
Izolace není čistě
oddělená
Jednotlivé žíly vodiče
jsou poškozené
Jednotlivé žíly vodiče
nejsou stočené
Jednotlivé žíly vodiče
jsou překroucené
Zbytky izolace po
obvodu vodiče
Poškozená izolace
Nedostatečně
odizolovaný vodič
Slisování příliš daleko
od kontaktní plochy
Slisování příliš blízko
ke kontaktní ploše
Nesprávně nasunutý
konektor
Příliš mnoho
odizolovaný vodič
NESPRÁVNĚ
Pravidla pro lisování konektorů spojek
Izolace pro snadné zavedení vodiče “EASY ENTRY“
izolované ukončovací prvky běžném nebo zesíleném provedení dodatečnou měděnou lisovací vložkou “DOUBLE CRIMP“
varianty kuželovitým (trychtýřovitým) vstupem “EASY ENTRY“ pro snadné zavedení vodiče ukončovacího prvku
Izolace
Oblast slisu
Dodatečná měděná válcovitá lisovací vložka
Běžné (jednoduché) lisování Zesílené (zdvojené) lisování “DOUBLE CRIMP“
“DOUBLE CRIMP“ zesílené provedení objímky ukončovacího
prvku dodatečnou měděnou válcovitou vložkou zvyšuje
odolnost lisovaného spoje proti vibracím pevnost spoje
v tahu.

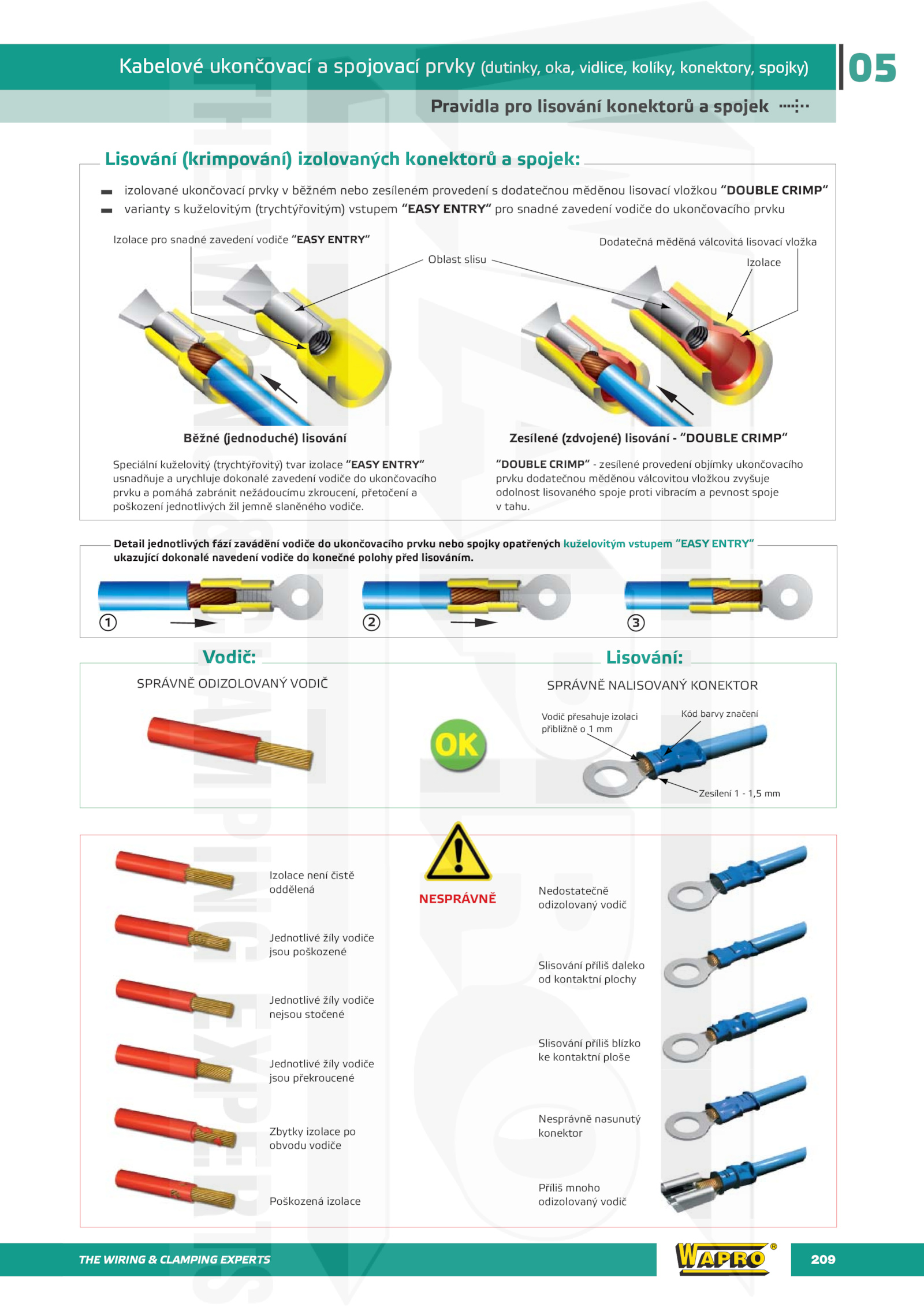

Lisování (krimpování) izolovaných konektorů spojek:
Detail jednotlivých fází zavádění vodiče ukončovacího prvku nebo spojky opatřených kuželovitým vstupem “EASY ENTRY“
ukazující dokonalé navedení vodiče konečné polohy před lisováním.
Speciální kuželovitý (trychtýřovitý) tvar izolace “EASY ENTRY“
usnadňuje urychluje dokonalé zavedení vodiče ukončovacího
prvku pomáhá zabránit nežádoucímu zkroucení, přetočení a
poškození jednotlivých žil jemně slaněného vodiče.
1 3
2
