Strana 186 z 616
Poznámky redaktora
vnější strana
vnitřní strana vnitřní strana
Popis:
zajišťují prachotěsnost voděodolnost
mohou být použity jako záslepky funkcí průchodky
pro budoucí montáž
pohodlná velmi rychlá instalace pouhým zacvaknutím
do panelu
estetická rychlá úprava otvoru panelu
Velký rozsah
průměrů vodičů
Bezpečná
montáž otvoru
1 3
2
.
Vodič protáhněte středem průchodky
protržením ochranné membrány.
Jemně popotáhněte vodič zpět.
Montáž:
H1
H2
H
D1
D
T
A

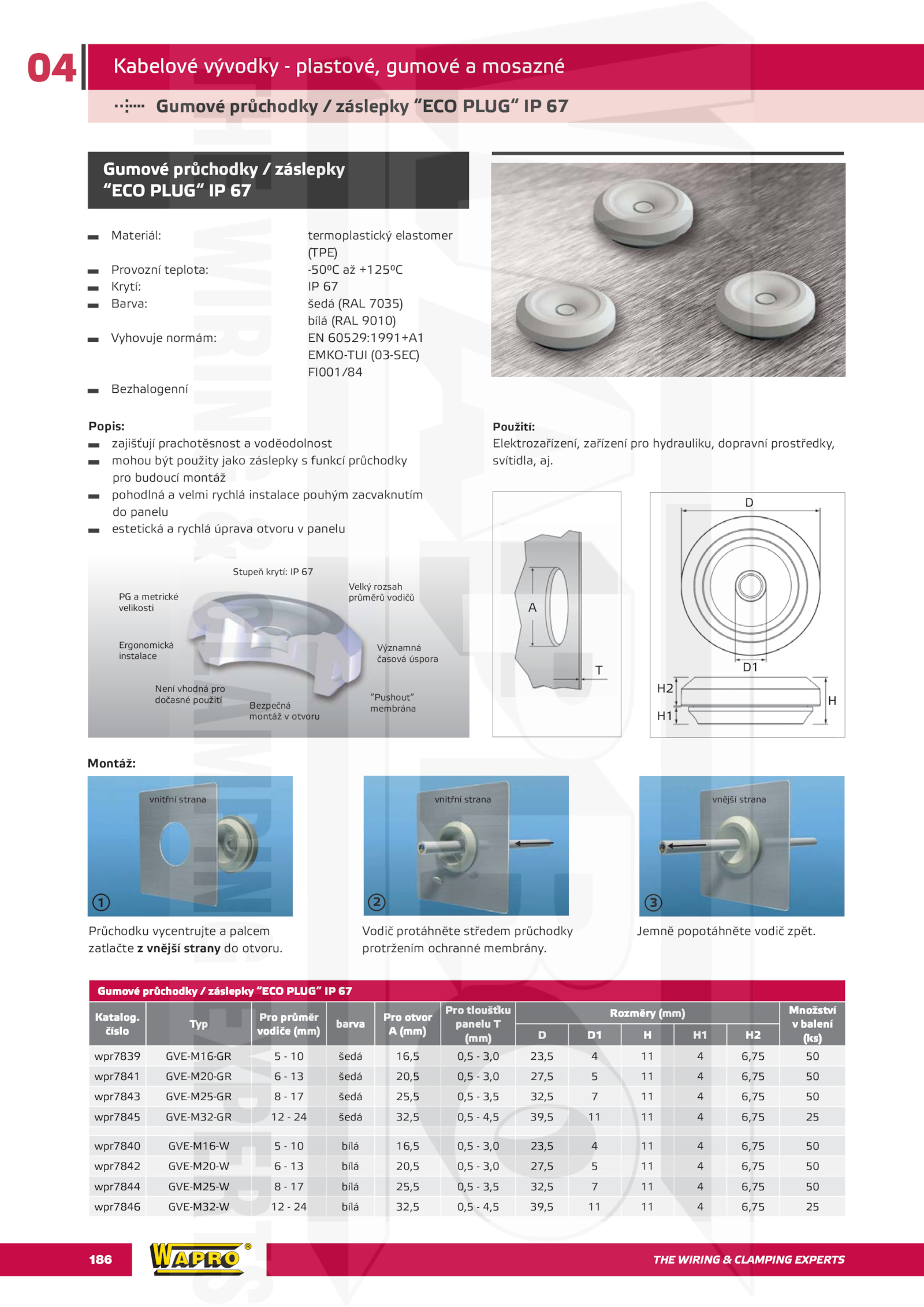

Gumové průchodky záslepky “ECO PLUG“ 67
Katalog.THE WIRING CLAMPING EXPERTS
186
Kabelové vývodky plastové, gumové mosazné
04
Gumové průchodky záslepky “ECO PLUG“ 67
Gumové průchodky záslepky
“ECO PLUG“ 67
Materiál: termoplastický elastomer
(TPE)
Provozní teplota: -50°C +125°C
Krytí: 67
Barva: šedá (RAL 7035)
bílá (RAL 9010)
Vyhovuje normám: 60529:1991+A1
EMKO-TUI (03-SEC)
FI001/84
Bezhalogenní
Použití:
Elektrozařízení, zařízení pro hydrauliku, dopravní prostředky,
svítidla, aj.
číslo
Typ
Pro průměr
vodiče (mm)
barva
Pro otvor
A (mm)
Pro tloušťku
panelu T
(mm)
Rozměry (mm) Množství
v balení
(ks)
D H2
wpr7839 GVE-M16-GR šedá 16,5 0,5 3,0 23,5 6,75 50
wpr7841 GVE-M20-GR šedá 20,5 0,5 3,0 27,5 6,75 50
wpr7843 GVE-M25-GR šedá 25,5 0,5 3,5 32,5 6,75 50
wpr7845 GVE-M32-GR šedá 32,5 0,5 4,5 39,5 6,75 25
wpr7840 GVE-M16-W bílá 16,5 0,5 3,0 23,5 6,75 50
wpr7842 GVE-M20-W bílá 20,5 0,5 3,0 27,5 6,75 50
wpr7844 GVE-M25-W bílá 25,5 0,5 3,5 32,5 6,75 50
wpr7846 GVE-M32-W bílá 32,5 0,5 4,5 39,5 6,75 25
Významná
časová úspora
Stupeň krytí: 67
Není vhodná pro
dočasné použití
PG metrické
velikosti
“Pushout“
membrána
Ergonomická
instalace
Průchodku vycentrujte palcem
zatlačte vnější strany otvoru
