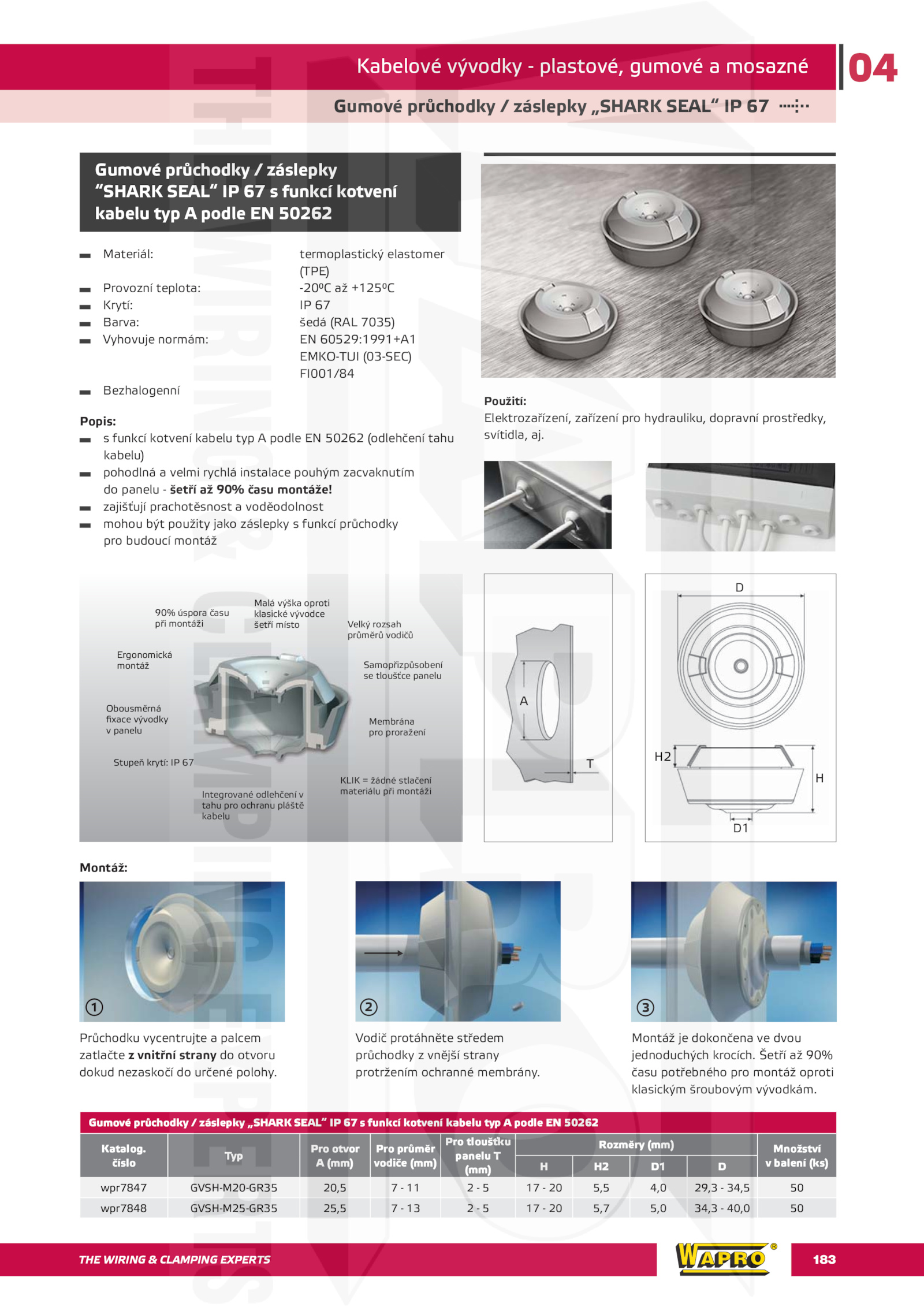

Kabelové vývodky plastové, gumové mosazné 04
Gumové průchodky záslepky „SHARK SEAL“ 67
Gumové průchodky záslepky
“SHARK SEAL“ funkcí kotvení
kabelu typ podle 50262
Materiál: termoplastický elastomer
(TPE)
Provozní teplota: -20°C +125°C
Krytí: 67
Barva: šedá (RAL 7035)
Vyhovuje normám: 60529:1991+A1
EMKO-TUI (03-SEC)
FI001/84
Bezhalogenní
Popis:
s funkcí kotvení kabelu typ podle 50262 (odlehčení tahu
kabelu)
pohodlná velmi rychlá instalace pouhým zacvaknutím
do panelu šetří 90% času montáže!
zajišťují prachotěsnost voděodolnost
mohou být použity jako záslepky funkcí průchodky
pro budoucí montáž
Gumové průchodky záslepky „SHARK SEAL“ funkcí kotvení kabelu typ podle 50262
Katalog. Šetří 90%
času potřebného pro montáž oproti
klasickým šroubovým vývodkám.
číslo
Typ
Pro otvor
A (mm)
Pro průměr
vodiče (mm)
Pro tloušťku
panelu T
(mm)
Rozměry (mm) Množství
v balení (ks)
H D
wpr7847 GVSH-M20-GR35 20,5 5,5 4,0 29,3 34,5 50
wpr7848 GVSH-M25-GR35 25,5 5,7 5,0 34,3 40,0 50
Použití:
Elektrozařízení, zařízení pro hydrauliku, dopravní prostředky,
svítidla, aj.
Vodič protáhněte středem
průchodky vnější strany
protržením ochranné membrány.
Montáž dokončena dvou
jednoduchých krocích.
Montáž:
H2
H
D1
D
Velký rozsah
průměrů vodičů
Stupeň krytí: 67
Membrána
pro proražení
KLIK žádné stlačení
materiálu při montáži
Ergonomická
montáž
Integrované odlehčení v
tahu pro ochranu pláště
kabelu
Obousměrná
fixace vývodky
v panelu
90% úspora času
při montáži
Malá výška oproti
klasické vývodce
šetří místo
Samopřizpůsobení
se tloušťce panelu
Průchodku vycentrujte palcem
zatlačte vnitřní strany otvoru
dokud nezaskočí určené polohy
