Montáž:
Doporučené kleště pro správnou
montáž vývodek “intelliGLAND“:
typ: 71-KTIG-1
kat.THE WIRING CLAMPING EXPERTS
180
Kabelové vývodky plastové, gumové mosazné
04

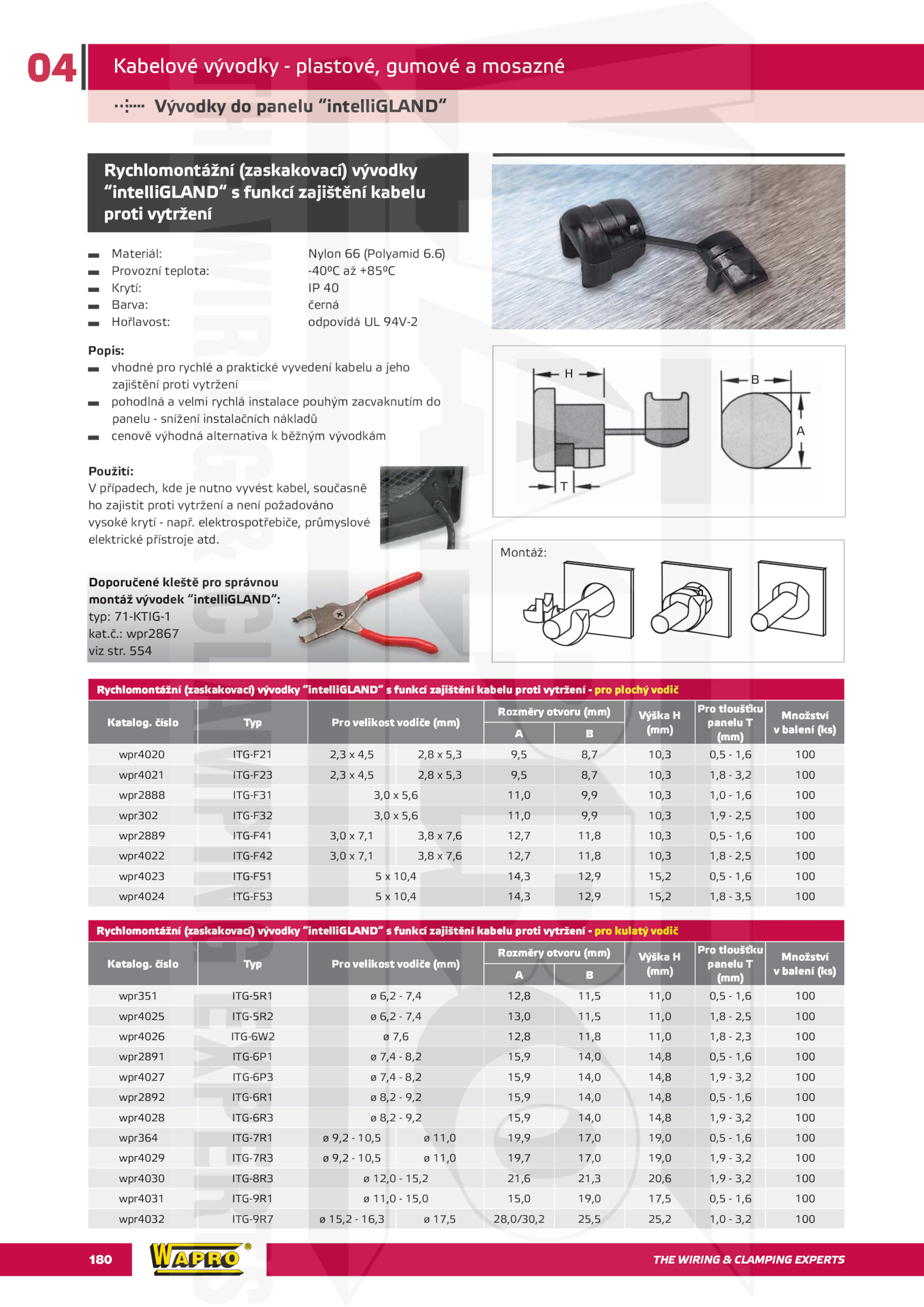

Vývodky panelu “intelliGLAND“
Rychlomontážní (zaskakovací) vývodky
“intelliGLAND“ funkcí zajištění kabelu
proti vytržení
Popis:
vhodné pro rychlé praktické vyvedení kabelu jeho
zajištění proti vytržení
pohodlná velmi rychlá instalace pouhým zacvaknutím do
panelu snížení instalačních nákladů
cenově výhodná alternativa běžným vývodkám
Rychlomontážní (zaskakovací) vývodky “intelliGLAND“ funkcí zajištění kabelu proti vytržení pro plochý vodič
Katalog. číslo Typ Pro velikost vodiče (mm)
Rozměry otvoru (mm) Výška H
(mm)
Pro tloušťku
panelu T
(mm)
Množství
v balení (ks)
A B
wpr351 ITG-5R1 6,2 7,4 12,8 11,5 11,0 0,5 1,6 100
wpr4025 ITG-5R2 6,2 7,4 13,0 11,5 11,0 1,8 2,5 100
wpr4026 ITG-6W2 7,6 12,8 11,8 11,0 1,8 2,3 100
wpr2891 ITG-6P1 7,4 8,2 15,9 14,0 14,8 0,5 1,6 100
wpr4027 ITG-6P3 7,4 8,2 15,9 14,0 14,8 1,9 3,2 100
wpr2892 ITG-6R1 8,2 9,2 15,9 14,0 14,8 0,5 1,6 100
wpr4028 ITG-6R3 8,2 9,2 15,9 14,0 14,8 1,9 3,2 100
wpr364 ITG-7R1 9,2 10,5 11,0 19,9 17,0 19,0 0,5 1,6 100
wpr4029 ITG-7R3 9,2 10,5 11,0 19,7 17,0 19,0 1,9 3,2 100
wpr4030 ITG-8R3 12,0 15,2 21,6 21,3 20,6 1,9 3,2 100
wpr4031 ITG-9R1 11,0 15,0 15,0 19,0 17,5 0,5 1,6 100
wpr4032 ITG-9R7 15,2 16,3 17,5 28,0/30,2 25,5 25,2 1,0 3,2 100
Materiál: Nylon (Polyamid 6. číslo Typ Pro velikost vodiče (mm)
Rozměry otvoru (mm) Výška H
(mm)
Pro tloušťku
panelu T
(mm)
Množství
v balení (ks)
A B
wpr4020 ITG-F21 2,3 4,5 2,8 5,3 9,5 8,7 10,3 0,5 1,6 100
wpr4021 ITG-F23 2,3 4,5 2,8 5,3 9,5 8,7 10,3 1,8 3,2 100
wpr2888 ITG-F31 3,0 5,6 11,0 9,9 10,3 1,0 1,6 100
wpr302 ITG-F32 3,0 5,6 11,0 9,9 10,3 1,9 2,5 100
wpr2889 ITG-F41 3,0 7,1 3,8 7,6 12,7 11,8 10,3 0,5 1,6 100
wpr4022 ITG-F42 3,0 7,1 3,8 7,6 12,7 11,8 10,3 1,8 2,5 100
wpr4023 ITG-F51 10,4 14,3 12,9 15,2 0,5 1,6 100
wpr4024 ITG-F53 10,4 14,3 12,9 15,2 1,8 3,5 100
Rychlomontážní (zaskakovací) vývodky “intelliGLAND“ funkcí zajištění kabelu proti vytržení pro kulatý vodič
Katalog. elektrospotřebiče, průmyslové
elektrické přístroje atd.6)
Provozní teplota: -40°C +85°C
Krytí: 40
Barva: černá
Hořlavost: odpovídá 94V-2
H
A
B
T
Použití:
V případech, kde nutno vyvést kabel, současně
ho zajistit proti vytržení není požadováno
vysoké krytí např.č.: wpr2867
viz str
