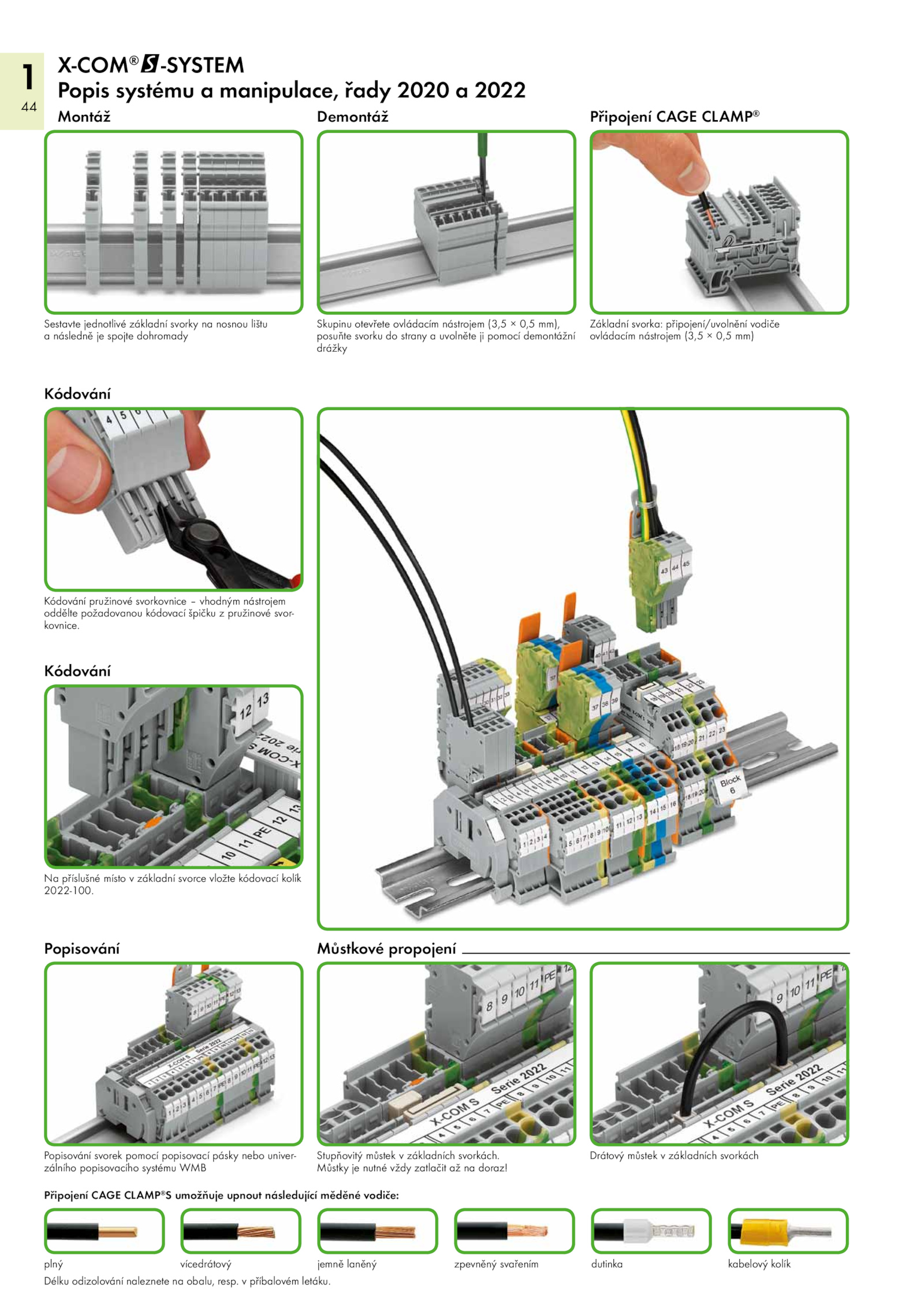

Popisování Můstkové propojení Skupinu otevřete ovládacím nástrojem (3,5 0,5 mm), posuňte svorku strany uvolněte pomocí demontážní drážky Základní svorka: připojení/uvolnění vodiče ovládacím nástrojem (3,5 0,5 mm) vícedrátový jemně laněný zpevněný svařením dutinka kabelový kolík Připojení CAGE CLAMP® S umožňuje upnout následující měděné vodiče: plný Délku odizolování naleznete obalu, resp. příbalovém letáku. Kódování Na příslušné místo základní svorce vložte kódovací kolík 2022-100​. Můstky nutné vždy zatlačit doraz! Drátový můstek základních svorkách Montáž Připojení CAGE CLAMP® Demontáž Sestavte jednotlivé základní svorky nosnou lištu a následně spojte dohromady Kódování Kódování pružinové svorkovnice vhodným nástrojem oddělte požadovanou kódovací špičku pružinové svor- kovnice. .1 44 X-COM® @-SYSTEM Popis systému manipulace, řady 2020 2022​ Popisování svorek pomocí popisovací pásky nebo univer- zálního popisovacího systému WMB Stupňovitý můstek základních svorkách
